Разборка внутренней батареи Newport e500
В этом руководстве будет описан процесс удаления и замены внутренней батареи, расположенной в Newport e500. Для выполнения этой операции потребуются отвертка и динамометрический ключ. Убедитесь, что клеммы батареи не соприкасаются с другими металлическими предметами во время работы. Для получения дополнительной информации обратитесь к странице 68 сервисного мануала.
Шаг 1
Поставьте устройство так, чтобы верхняя крышка была обращена к вам.
Откройте верхнюю крышку.
Шаг 2
Снимите четыре гайки и шайбы (по две на каждой петле), крепящие крышку к петлям с левой стороны пневматического блока.
Шаг 3
Уберите крышку и отложите в сторону. Сохраните крепеж для последующей сборки.
Шаг 4
Поднимите и снимите гибкий резиновый выходной патрубок (напрессованный).
Шаг 5
Отключите трубки с обеих сторон датчика потока и две трубки от клапана выдоха.
Шаг 6
Вытяните модуль выдоха вертикально вверх, чтобы снять его с GDU.
Шаг 7

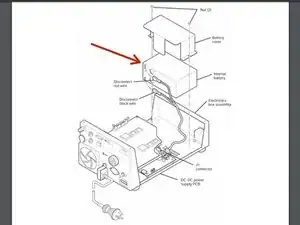

Удалите две гайки, которые крепят крышку батареи к блоку электроники, и снимите крышку.
Шаг 8

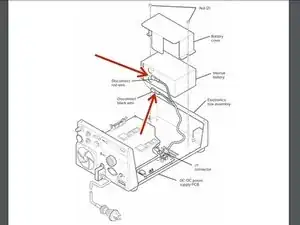

Отключите черные и красные провода от клемм батареи.
Шаг 9
Вытащите батарею из блока электроники.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
