Замена датчика кислорода Newport e360
Перед началом ремонта убедитесь, что у вас есть 30–45 минут в запасе на случай возникновения непредвиденных проблем, несмотря на оценочное время замены в 10 минут. Также убедитесь, что у вас имеется всё необходимое оборудование, включая многоразовый захват, если датчик кислорода трудно снять.
Для получения дополнительной информации о замене датчика кислорода обратитесь к странице 4-19 сервисного руководства.
Шаг 1

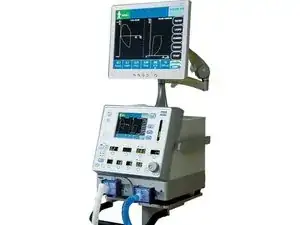

Выключите вентилятор перед началом этого ремонта.
Перекройте или отключите подачу воздуха и кислорода перед началом ремонта.
Шаг 2
Чтобы не повредить оборудование, всегда соблюдайте стандартные меры защиты от электростатического разряда (ESD).

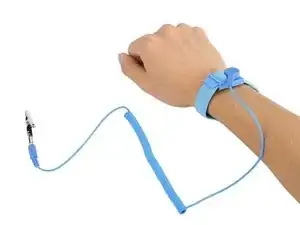

Наденьте антистатический браслет или антистатические перчатки.
Шаг 3

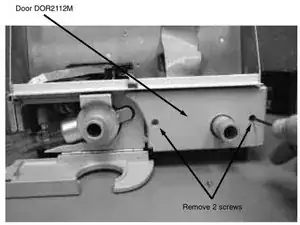

Снимите 2 винта (крестовая отвертка, размер 1), крепящие DOR2112M к передней части вентилятора e360.
Оттяните крышку, чтобы получить доступ к датчику кислорода.
Шаг 4
Отсоедините кабель датчика кислорода CBL2109A от датчика кислорода R125P03-002, открутив разъём на кабеле.
Шаг 5
Снимите датчик кислорода, откручивая его против часовой стрелки.

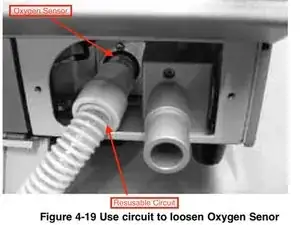

Если датчик установлен слишком туго и не поддаётся, наденьте на датчик многоразовый захват Newport, чтобы увеличить трение при откручивании.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
