Замена верхней крышки Newport e360 CVR2101M
Верхняя крышка используется как корпус для проводки и электроники внутри вентилятора. Для доступа к внутренним компонентам вентилятора необходимо снять верхнюю крышку. Следующие шаги не сложные, но убедитесь, что вы внимательно прочитали все шаги.
Для получения дополнительной информации о снятии верхней крышки обратитесь к странице 4-3 в сервисном руководстве.
Шаг 1

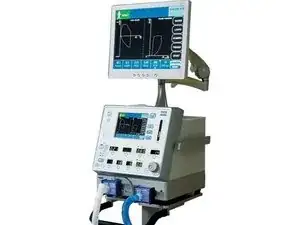

Отключите вентилятор перед началом ремонта.
Закройте или отключите подачу воздуха и кислорода.
Шаг 2

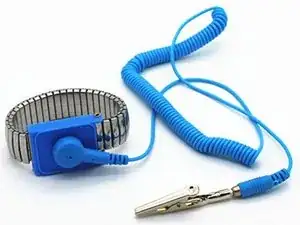

Для вашей безопасности наденьте браслет электростатической разрядки (ESD).
Для предотвращения повреждений вентилятора всегда используйте стандартные меры предосторожности ESD при проведении любых работ.
Шаг 3
Поверните устройство так, чтобы его задняя сторона была обращена к вам.

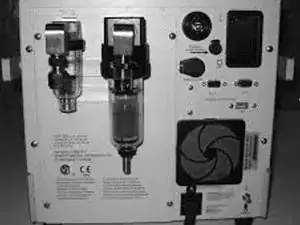

Задняя сторона будет выглядеть как на фотографии.
Шаг 4
Найдите и удалите 6 винтов (Philips размер 1), которые крепят крышку.
На картинке показаны 3 винта с левой стороны. Другие 3 винта находятся в таком же месте справа.
Шаг 5
Возьмитесь за ручки по бокам и потяните крышку от корпуса устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
