Разборка пневматической панели Newport e500

Разместите устройство так, чтобы верхняя крышка была обращена к Вам.

Откройте верхнюю крышку.

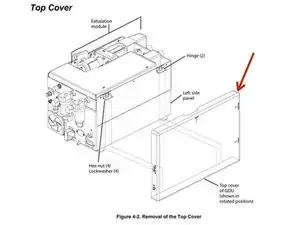

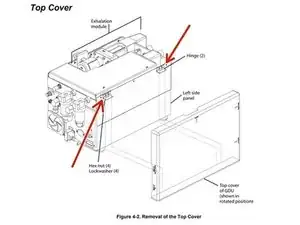

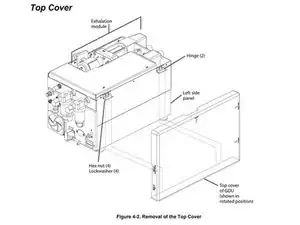

Снимите четыре гайки под шестигранник и гроверные шайбы (по две на каждом шарнире), которые крепят крышку к петлям с левой стороны пневматического блока.

Снимите крышку и отложите в сторону. Сохраните крепёж для сборки.

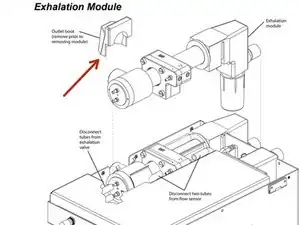

Поднимите и снимите гибкий резиновый выпускной патрубок (насаживается без крепежа).

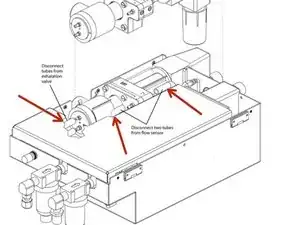

Отсоедините трубки с обеих сторон датчика расхода и две трубки от выдохного клапана.

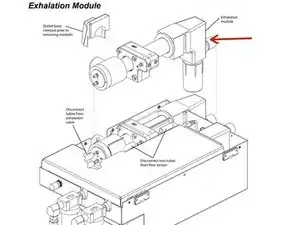

Поднимите модуль выдоха вертикально вверх, чтобы снять его с блока управления газовым распределением (GDU).

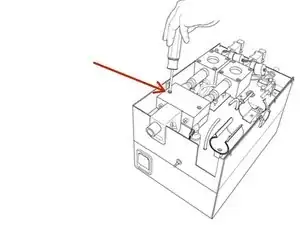

Снимите 2 винта и шайбы, удерживающие узел коллектора/смесителя.

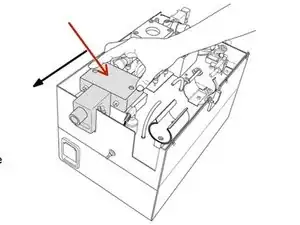

Сдвиньте узел коллектора/смесителя вперёд, чтобы отщёлкнуть датчики расхода.

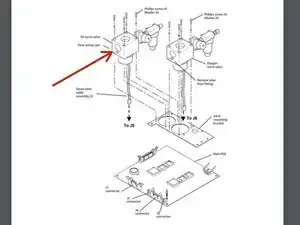

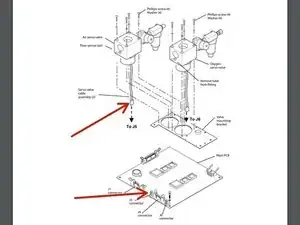

Осторожно вытяните каждый датчик расхода прямо из сервоклапана (датчик вставляется плотно в порт сервоклапана).

Отсоедините кабель датчика расхода от его 10‑контактного разъёма на нижней стороне печатной платы датчика и извлеките датчик расхода.

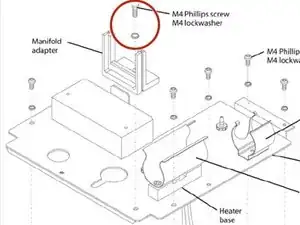

Снимите винт и шайбу, которые закрепляют опору коллектора выдоха на пневматической панели.

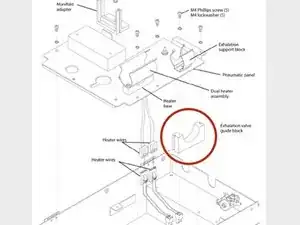

Поднимите направляющий блок выдохного клапана, чтобы вынуть его из пневматического блока.

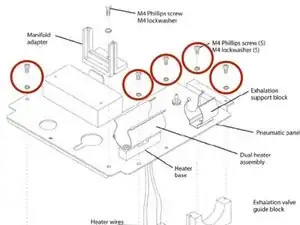

Снимите стойку и пять винтов с шайбами, которые крепят пневматическую панель к пневматическому блоку.

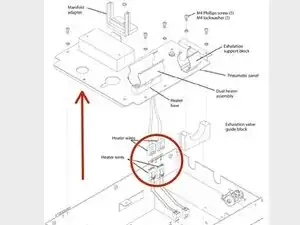

Поднимите пневматическую панель из корпуса и с нижней стороны отсоедините все трубки и нагревательные провода, подключённые к аналоговой печатной плате.
