Замена вентиляционного двигателя Ohmeda Engström
Вентиляционный двигатель — это ключевой механический узел, который контролирует поток воздуха в вентиляторах. В этом руководстве показано, как заменить вентиляционный двигатель, если ваш текущий вентилятор имеет неисправный.
Для получения дополнительной информации о демонтаже вентиляционного двигателя обратитесь к странице 9-5 (раздел 9.3.2) в техническом руководстве.
Шаг 1

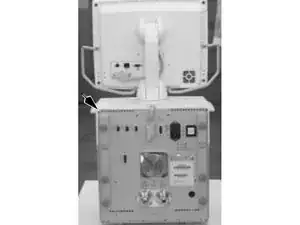

С основным шасси, отсоединенным от тележки, расположите устройство в вертикальном положении с центром монитора, чтобы предотвратить опрокидывание.
Отключите любые внешние соединители, а также соединитель дисплея.
Убедитесь, что вы работаете в чистом и безд Dust-free environment to avoid introducing any unwanted debris to the inside of the device.
Шаг 2

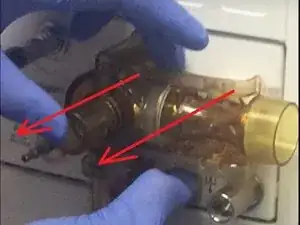

Нажмите вниз на маленькую серую вкладку под клапаном выдоха.
Держа вкладку нажатой, вы сможете вытащить клапан выдоха из устройства.
Шаг 3

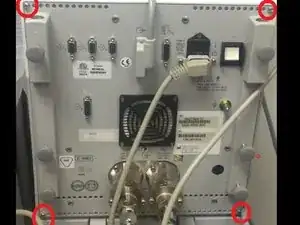

Необходимо открутить четыре винта Philips в каждом углу задней части устройства.
После удаления винтов сдвиньте корпус вместе с дисплеем, чтобы открыть основное шасси.
Шаг 4

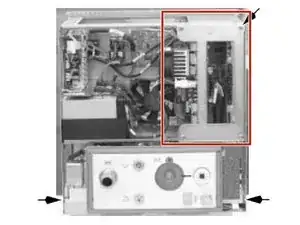

Удалите фиксатор печатной платы в правом верхнем углу, открутив четыре винта (M4-0.7 x 12mm Philips), которые его держат.

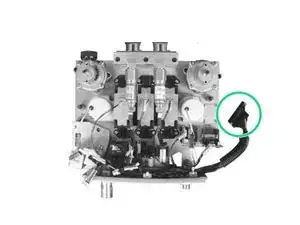

Отключите соединители, идущие от вентиляционного двигателя к электронике.
Избегайте ненужного контакта с компонентами печатной платы.
Шаг 5

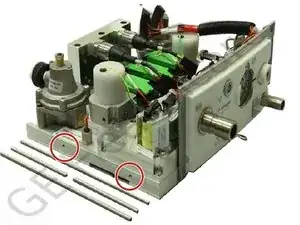

Вентиляционный двигатель удерживается на месте двумя винтами с каждой стороны устройства. Открутите все четыре и извлеките вентиляционный двигатель.
Установите новый вентиляционный двигатель и закрутите его на месте.
Подключите соединители вентиляционного двигателя к печатной плате и снова установите фиксатор печатной платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
