Замена экрана блока отображения Ohmeda Engström
Замена экрана блока отображения — это полезный навык при работе с вентилятором Ohmeda Engström. Хотя это не часто требуется, экран блока в конечном итоге придется заменить. Этот гид предназначен для того, чтобы упростить выполнение этой базовой задачи для всех.
Для получения дополнительной информации о замене ЖК-дисплея ознакомьтесь с стр. 9-23 (раздел 9.5.5) в техническом руководстве.
Шаг 1

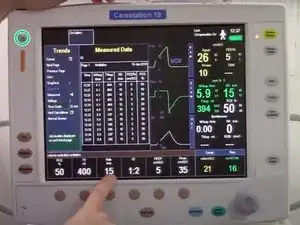

Выключите блок отображения, кнопка питания находится в верхнем левом углу
Шаг 2
Разместите блок отображения лицевой стороной вниз на антистатическом коврике. Убедитесь, что фиксаторы полностью нажаты.
Ослабьте четыре винта (L) с каждой стороны блока отображения.
Снимите задний кожух, и вы сможете увидеть: вентилятор (26), сборку панелей разъемов (21), сборку кодера (12), батарею (5), динамик (20) и уплотнительное кольцо (28)
Шаг 3

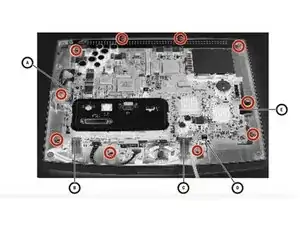

Затем отключите все пять проводов от дисплея блока отображения. Эти провода имеют маркировку A, B, C, D, E.
Не забудьте выкрутить десять винтов, обведенных на изображении.
Шаг 4

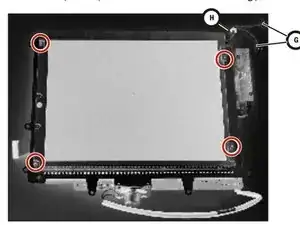

Отключите жгут подсветки (G)
Выдвиньте втулку (H) из слота монтажной панели
Удалите четыре винта, которые поддерживают монтажную панель
Шаг 5
Поднимите ЖК-дисплей от монтажной панели. Потяните часть кабеля дисплея (I) к верхней стороне панели. Переверните ЖК-дисплей влево от сборки
Отключите кабель (J)
При замене ЖК-дисплея потяните избыток кабеля к нижней стороне панели, когда будете опускать ЖК-дисплей на панель
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
