Замена клапанной системы Neopuff Fisher Paykel
ПРИМЕЧАНИЕ: Клапаны являются неотъемлемой частью сборки клапана, панели и коллекторов и не подлежат обслуживанию. Пожалуйста, укажите номер модели из списка запчастей (раздел 4.1.2) при заказе заменяющей сборки клапана.

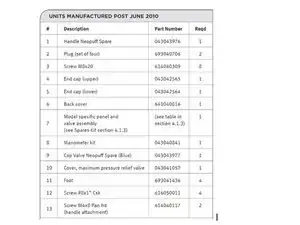

Пожалуйста, обратитесь к списку запчастей ниже для схемы разборки.
Смотрите страницу 7 технического руководства устройства для исходной информации.
Шаг 1
Снимите заднюю крышку, закрепленную четырьмя винтами.
Шаг 2
Отключите трубку от манометра.
Шаг 3
Удалите манометр, выкрутив две удерживающие гайки.
Шаг 4
Установите существующий манометр в новую сборку панели клапана.
Шаг 5
Затяните удерживающие гайки.
Шаг 6
Подключите трубку манометра.
Шаг 7
Установите переднюю панель на заднюю крышку с помощью четырех винтов из шага 1.
Шаг 8
Проведите тест производительности системы клапанов, описанный выше. Рекомендуется записать номер партии новой сборки клапана в контрольный список по Сборке и Обслуживанию.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
