Замена электрохимического датчика сероводорода Honeywell MultiRae
Это руководство поможет при замене электрохимических датчиков в газоанализаторе Multi-Rae производства Honeywell. Электрохимические датчики могут быть повреждены при чрезмерном воздействии газов, со временем устаревают и по другим причинам могут становиться трудно калибруемыми. Это руководство необходимо, чтобы помочь пользователям Multi-Rae в диагностике и замене электрохимических датчиков. Руководство сосредоточено на замене датчика сероводорода, но замена других электрохимических датчиков в этом приборе должна проводиться точно так же, как описано в данном руководстве. Особое внимание следует уделять использованию чистой рабочей поверхности, свободной от пыли и других факторов окружающей среды, которые могут повредить внутренние компоненты монитора во время процедуры замены. Не открывайте детектор, когда устройство включено.
Шаг 1

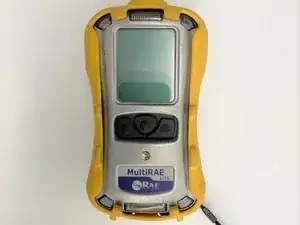

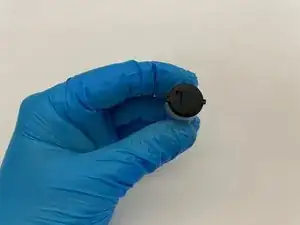

Подтвердите, какой датчик вы собираетесь заменить. Зафиксируйте эту информацию.
Во время всей процедуры следует надевать нитриловые перчатки.
Шаг 2

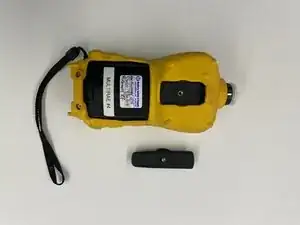

Положите монитор экраном вниз на чистую поверхность.
Используйте крестовую отвертку Phillips #0, чтобы вынуть один винт Phillips 3 мм, крепящий клипсу для пояса.
Шаг 3

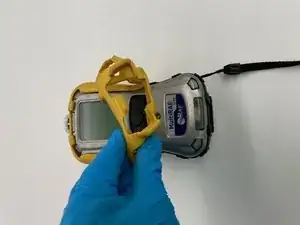

Начиная снизу корпуса, отведите внешний кожух от основной части монитора.
Продолжайте тянуть наружу и в сторону, пока весь внешний кожух не будет снят.
Шаг 4
Крестовой отверткой Phillips #0 снимите все четыре винта 3 мм с задней крышки насоса/датчика.
Шаг 5
Снимите внешний кожух насоса/датчика и отложите его в сторону.
Шаг 6

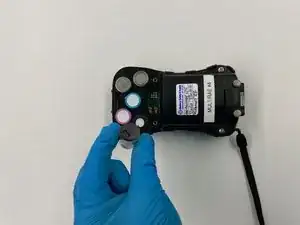

Осторожно захватите и поверните внешнюю кромку датчика, чтобы извлечь датчик из посадочного места.
Будьте осторожны и не крутьте слишком агрессивно, так как это может повредить точку крепления датчика в мониторе.
Шаг 7
Возьмите запасной датчик за внешнюю кромку.
Вставьте новый датчик, удерживая его строго вертикально вниз.
Убедитесь, что зубцы выровнены с местом их вставки/крепления в мониторе.
Шаг 8
Соберите устройство в обратном порядке.
После сборки включите устройство, чтобы убедиться, что монитор распознаёт новый датчик.
Откалибруйте датчик в соответствии с инструкциями производителя.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
