Замена звуковой карты PowerBook G3 Lombard

Поверните компьютер так, чтобы порты были обращены к вам.

Если клавиатура заблокирована, откройте крышку порта и поверните винт блокировки клавиатуры, пока клавиатура не разблокируется.

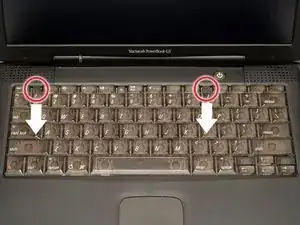

Потяните защелки освобождения клавиатуры к себе и поднимите клавиатуру, пока она не выщёлкнет.

Убедитесь, что вы извлекли аккумулятор ноутбука и модуль CD/DVD из отсеков расширения перед продолжением.

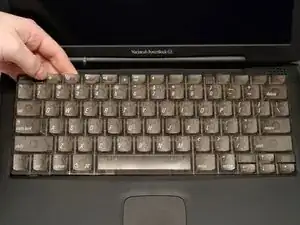

Выньте клавиатуру, потянув её вверх и от себя. Положите клавиатуру лицевой стороной вниз на тачпад.

Чтобы заменить клавиатуру, сначала необходимо снять модем.

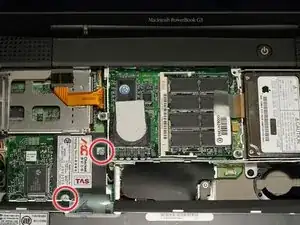

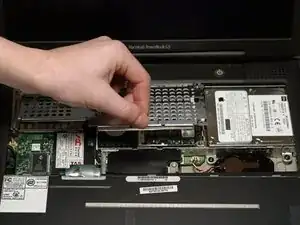

Удалите три серебряных винта Phillips, которые крепят тепловой экран к внутреннему металлическому каркасу.

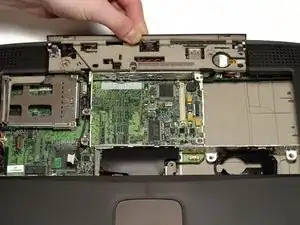

Поднимите тепловой экран и потяните его к себе.

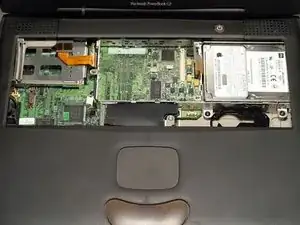

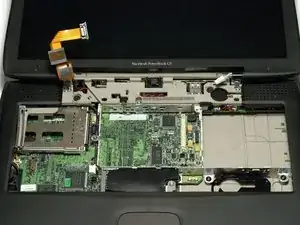

Ваш ноутбук должен выглядеть примерно так.

Отсоедините кабель аккумулятора, потянув его прямо вверх от платы логики.

Извлеките аккумулятор из держателя, потянув вверх и влево.

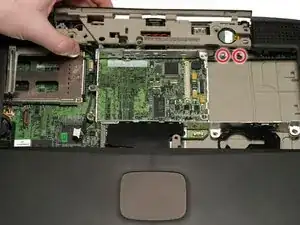

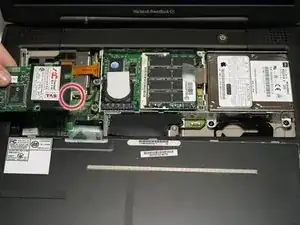

Удалите два серебряных винта Phillips, крепящих модем.

Используйте лопатку, кончики пальцев или плоский неметаллический инструмент, чтобы поддеть край модема и оторвать его от разъёма, как показано на картинке.

Отсоедините кабель с правой стороны модема.

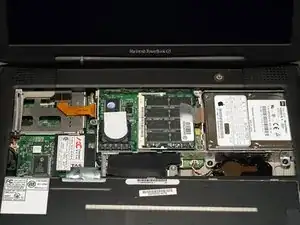

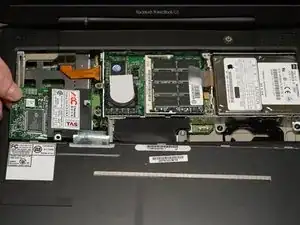

Ваш ноутбук должен выглядеть примерно так.

Используйте лопатку, кончики пальцев или плоский неметаллический инструмент, чтобы приподнять правую сторону процессора.

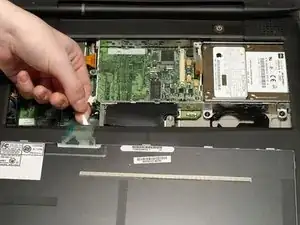

Отсоедините кабель клавиатуры от платы логики, потянув прямо вверх за прозрачную пластиковую петлю.

Этот шаг не по порядку относительно клавиатуры, потому что для снятия клавиатуры сначала нужно удалить модем.

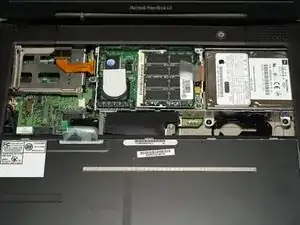

Ваш ноутбук должен выглядеть примерно так.

Освободите защёлки по бокам модуля оперативной памяти одновременно. Эти защёлки фиксируют модуль на месте, и при их отпускании модуль «выскочит».

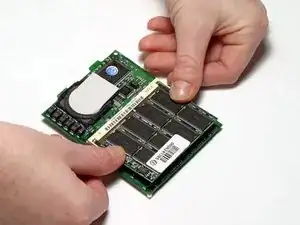

Выньте модуль оперативной памяти.

Разъёмы для оперативной памяти расположены по обе стороны процессора. Рекомендуется устанавливать модули большей ёмкости в нижний разъём, чтобы при дальнейшем увеличении памяти не приходилось снимать процессор.

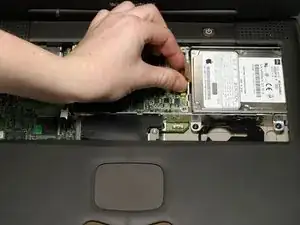

Возьмите оранжевый кабель за левый конец жёсткого диска и отсоедините его от платы логики.

Старайтесь захватывать кабель за пластиковый разъём, а не за гибкую часть кабеля.

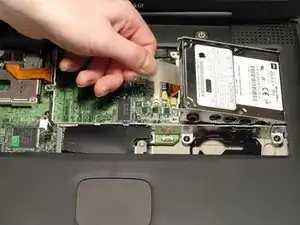

Возьмите пластиковую вкладку и потяните жёсткий диск вверх и влево, следя за тем, чтобы металлическая скоба не зацепилась за чёрный пластиковый корпус.

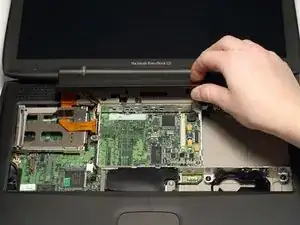

Отодвиньте экран назад так, чтобы он лёг на плоскость.

Подденьте лопаткой или указательным пальцем крышку защёлки возле кнопки питания и аккуратно потяните вверх, пока не почувствуете, что она освободилась.

Повторите предыдущий шаг с левой стороны.

Поднимите крышку защёлки и снимите её, поворачивая к себе.

Возьмите оранжевый кабель данных дисплея и отсоедините его от платы логики.

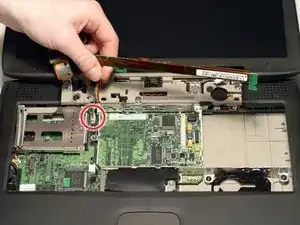

Потяните кабель дисплея прямо вверх, чтобы он стал вертикальным.

Возьмите тонкую плату инвертора дисплея за её левый край, сдвиньте левый край вперёд, чтобы вывести плату за защёлку, затем поднимите всю плату вверх.

Есть две защёлки, которые удерживают инвертор дисплея на месте, через которые нужно провести плату, чтобы вынуть её.

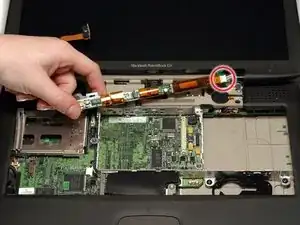

Отсоедините белый разъём кабеля инвертора от правого конца платы.

Отсоедините штекер инвертора, потянув прямо вверх от платы логики.

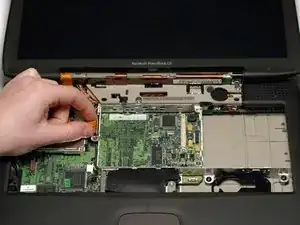

Ваш ноутбук должен выглядеть примерно так.

Поверните ноутбук так, чтобы его задняя часть была обращена к Вам.

Откройте крышку порта, расположенную на задней стороне ноутбука.

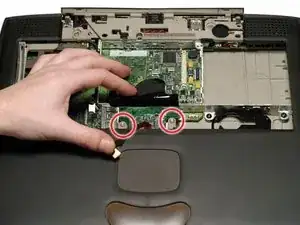

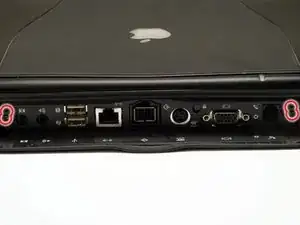

Снимите четыре чёрных винта Torx.

Держите дисплей за обе стороны и тяните прямо вверх, пока петли не освободятся от креплений.

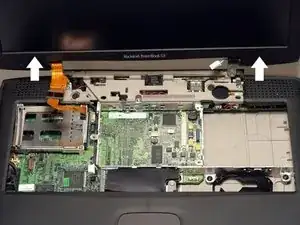

Ваш ноутбук должен выглядеть примерно так.

Снимите три длинных серебристых и два коротких чёрных винта Torx с бежевого пластикового корпуса.

Поверните Lombard так, чтобы тачпад был ближе всего к Вам, и сдвиньте тонкий пластиковый щит от себя, выдвинув его из-под чёрного корпуса.

Отключите недавно обнаруженную тонкую оранжевую шлейфовую ленту от платы логики, слева от тачпада.

Снимите два длинных серебристых винта Torx.

Переверните ноутбук.

Снимите семь винтов Torx с нижнего корпуса.

В переднем левом и переднем правом углах находятся два длинных винта; при сборке убедитесь, что вы вернёте их на правильные места.

Переверните ноутбук обратно.

Снимите три коротких чёрных винта Torx с металлической рамы.

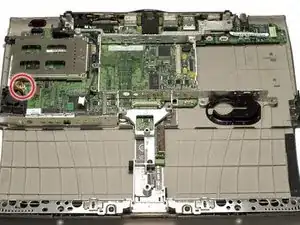

Снимите короткий чёрный винт Torx, самый левый, который крепит плату логики к корпусу.

Между нижним левым винтом и платой логики находится маленькая чёрная пластиковая проставка.

Схватите верхнюю пластиковую крышку там, где она защёлкивается во внутреннюю раму, и потяните назад. Когда пластиковая фиксирующая защёлка выйдет из пазa, потяните вверх достаточно, чтобы она не защёлкнулась обратно.

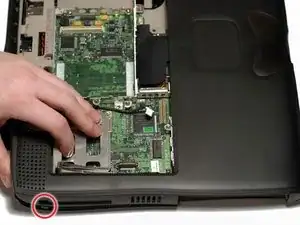

Кнопка извлечения PC-карты на левой стороне ноутбука препятствует подъёму верхней крышки. Чтобы обойти кнопку, нажмите её достаточно глубоко, чтобы Вы могли вывести левую сторону верхней крышки и поднять её выше кнопки.

Поднимите левую сторону корпуса частично, чтобы получить доступ и отключить кабели входа/выхода аудио от звуковой карты в верхнем правом углу корпуса.

Будьте осторожны: не поднимайте верхнюю крышку слишком высоко до отключения аудиокабелей, иначе вы можете повредить звуковую карту.

Снимите верхнюю крышку. Обратите внимание, что на передней части ноутбука есть две защёлки, которые часто мешают при съёме верхней крышки.

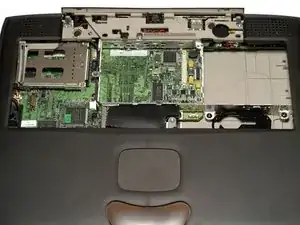

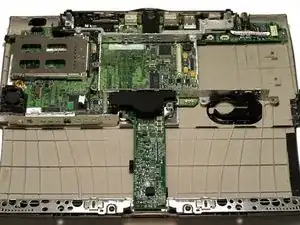

Ваш ноутбук должен выглядеть примерно так.

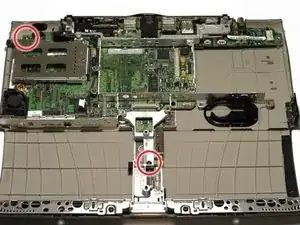

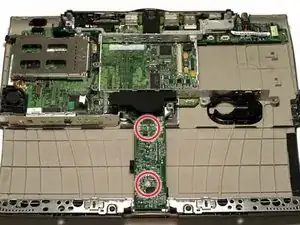

Снимите два длинных серебристых винта Torx с платы питания в центре ноутбука.

Возьмитесь за плату питания возле чёрного пластикового щита и поднимите вверх.

Снимите один короткий чёрный винт Torx, закрепляющий металлическую раму к нижнему корпусу.

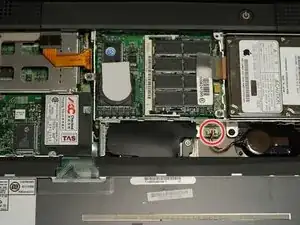

Используйте насадку на гайку 5 мм или плоскогубцы с тонкими губками, чтобы снять маленькую металлическую гайку с болта в заднем левом углу ноутбука.

Если Вы используете плоскогубцы, будьте предельно осторожны, чтобы они не соскользнули — иначе Вы можете повредить плату логики.

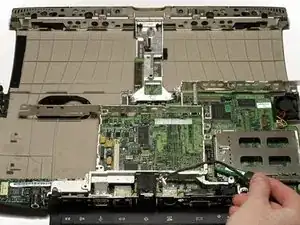

Отключите кабель вентилятора от левой стороны платы логики.

Поверните ноутбук так, чтобы его задняя часть была обращена к Вам.

Поднимите левую сторону металлической рамы и снимите один чёрный винт Torx.

Возьмитесь за EMI-фильтр за его чёрный конец и поверните его к передней части ноутбука. Поднимите фильтр вверх и выведите его за винтовой кронштейн.

Снимите металлическую раму.

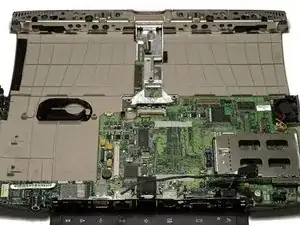

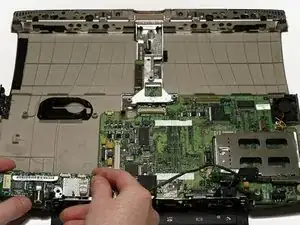

Ваш ноутбук должен выглядеть примерно так.

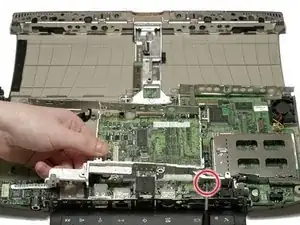

Поднимите звуковую карту, подтягивая одновременно правую и левую стороны вверх.

Если звуковая карта застрянет, потяните чёрную металлическую стенку корпуса к себе, одновременно поднимая правую сторону звуковой карты вверх.
