Замена нижней панели корпуса PowerBook G3 Lombard

Поверните компьютер так, чтобы разъёмы были обращены к вам.

Если клавиатура заблокирована, откройте крышку порта и поверните фиксирующий винт клавиатуры, пока клавиатура не разблокируется.

Потяните защёлки освобождения клавиатуры к себе и приподнимите клавиатуру, пока она не отщёлкнется.

Перед продолжением убедитесь, что вы вынули аккумулятор ноутбука и модуль CD/DVD из отсеков расширения.

Поднимите клавиатуру, потянув её вверх и от себя. Уложите клавиатуру лицевой стороной вниз на тачпад.

Чтобы заменить клавиатуру, сначала необходимо снять модем.

Снимите три серебристых винта Phillips, крепящие тепловой экран к внутренней металлической раме.

Поднимите тепловой экран и потяните его на себя.

Ваш ноутбук должен выглядеть примерно так.

Оттяните кабель аккумулятора прямо вверх от платы логики.

Снимите аккумулятор из держателя, потянув вверх и влево.

Снимите два серебристых винта Phillips с модема.

Используйте лопатку, кончики пальцев или плоский неметаллический инструмент, чтобы поддеть край модема и отжать его от гнезда, как показано на фото.

Отключите кабель с правой стороны модема.

Ваш ноутбук должен выглядеть примерно так.

Используйте лопатку, кончики пальцев или плоский неметаллический инструмент, чтобы приподнять правую сторону процессора.

Отключите кабель клавиатуры от платы логики, потянув прямо вверх за прозрачную пластиковую петельку.

Этот шаг не в порядке последовательности с клавиатурой, потому что чтобы снять клавиатуру, сначала нужно снять модем.

Ваш ноутбук должен выглядеть примерно так.

Одновременно отпустите защёлки по обеим сторонам модуля оперативной памяти. Эти защёлки фиксируют модуль на месте, и их отпускание приведёт к тому, что модуль "выпрыгнет".

Извлеките модуль оперативной памяти.

Слоты памяти расположены с обеих сторон процессора. Мы рекомендуем устанавливать модули большей ёмкости в нижние слоты, чтобы при последующем апгрейде не приходилось снимать процессор.

Возьмитесь за оранжевый кабель в левой части жёсткого диска и отсоедините его от платы логики.

Старайтесь захватывать кабель за пластиковый разъём, а не за гибкую часть кабеля.

Возьмитесь за пластиковую вкладку и потяните жёсткий диск вверх и влево, следя за тем, чтобы металлический кронштейн не зацепился за чёрный пластиковый корпус.

Откиньте дисплей назад так, чтобы он лёг полностью.

Подденьте лопаткой или указательным пальцем крышку защёлки рядом с кнопкой питания и аккуратно потяните вверх, пока не почувствуете, что она отщёлкнулась.

Повторите предыдущий шаг с левой стороны.

Поднимите крышку защёлки вверх и снимите её, поворачивая к себе.

Возьмитесь за оранжевый кабель данных дисплея и отсоедините его от платы логики.

Потяните кабель дисплея прямо вверх, чтобы он стал вертикальным.

Возьмитесь за тонкую плату инвертора дисплея за её левый конец, сдвиньте левый край вперёд, чтобы плата прошла за защёлку, затем поднимите всю плату вверх.

Плата инвертора удерживается двумя защёлками, которые нужно обойти, чтобы извлечь плату.

Отключите белый разъём кабеля инвертора от правого конца платы.

Отключите вилку инвертора, потянув прямо вверх от платы логики.

Ваш ноутбук должен выглядеть примерно так.

Поверните ноутбук так, чтобы его задняя часть была обращена к Вам.

Откройте заглушку порта, расположенную на задней части ноутбука.

Снимите четыре чёрных винта Torx.

Удерживая экран за обе стороны, потяните прямо вверх, пока шарниры не освободятся из посадочных мест.

Ноутбук должен выглядеть примерно так.

Снимите три длинных серебристых и два коротких чёрных винта Torx с бежевого пластикового корпуса.

Поверните Lombard так, чтобы тачпад оказался ближе к Вам, и отведите тонкую пластиковую защиту от себя, выдвинув её из-под чёрного корпуса.

Отключите вновь обнаруженную тонкую оранжевую шлейфовую ленту от платы логики, слева от тачпада.

Снимите два длинных серебристых винта Torx.

Переверните ноутбук.

Снимите семь винтов Torx с нижнего корпуса.

В передних левом и правом углах находятся два длинных винта; при сборке убедитесь, что возвращаете их в правильные места.

Переверните ноутбук обратно.

Снимите три коротких чёрных винта Torx с металлической рамки.

Снимите короткий чёрный винт Torx слева, который фиксирует плату логики к корпусу.

Между нижним левым винтом и платой логики находится небольшой чёрный пластиковый дистанционер.

Схватите верхнюю пластиковую панель в месте её защёлкивания во внутреннюю рамку и потяните назад. Когда пластиковая защёлка выйдет из слота, вытяните вверх достаточно, чтобы она не защёлкнулась обратно.

Кнопка извлечения PC-карты на левой стороне ноутбука препятствует подъёму верхней панели. Чтобы обойти кнопку, нажмите её достаточно глубоко, чтобы можно было вывести левую часть верхней панели наружу и вверх за пределы кнопки.

Поднимите левую сторону корпуса частично, чтобы получить доступ и отключить кабели входа/выхода аудио от звуковой карты в верхнем правом углу корпуса.

Будьте осторожны — не поднимайте верхнюю панель слишком высоко до отключения аудиокабелей, иначе вы можете повредить звуковую карту.

Снимите верхнюю панель. Обратите внимание: спереди ноутбука есть две защёлки, из‑за которых верхняя панель часто застревает.

Ноутбук должен выглядеть примерно так.

Снимите два длинных серебристых винта Torx с блока питания в центре ноутбука.

Возьмите блок питания за участок возле чёрной пластиковой защиты и поднимите вверх.

Снимите один короткий чёрный винт Torx, который крепит металлический каркас к нижнему корпусу.

Используйте головку на 5 мм или плоскогубцы с узкими губками, чтобы снять небольшую металлическую гайку с болта в заднем левом углу ноутбука.

Если Вы используете плоскогубцы, будьте крайне осторожны, чтобы они не соскользнули, иначе Вы можете повредить плату логики.

Отключите кабель вентилятора от левой стороны платы логики.

Поверните ноутбук так, чтобы его задняя часть была обращена к Вам.

Поднимите левую часть металлического каркаса и снимите один чёрный винт Torx.

Возьмите EMI-фильтр за чёрный конец и поверните его к передней части ноутбука. Поднимите фильтр вверх и выведите его за крепёжную пластину винта.

Снимите металлический каркас.

Ноутбук должен выглядеть примерно так.

Поднимите звуковую плату, потянув вверх одновременно за правую и левую стороны.

Если звуковая плата застряла, подайте чёрную металлическую стенку корпуса на себя, одновременно поднимая правую сторону звуковой платы вверх.

Поверните ноутбук так, чтобы передняя часть была обращена к Вам.

Сдвиньте металлическую скобу влево, убедившись, что пружина осталась прикреплённой.

Осторожно приподнимите передний край платы логики, затем потяните её на себя.

При снятии платы логики избегайте двух основных препятствий: вентилятора и его кабелей, а также болта в заднем левом углу.

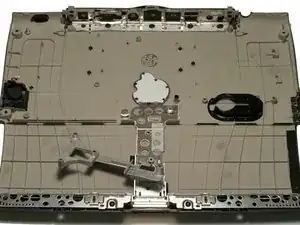

Остался нижний корпус.
