Замена звуковой платы Apple PowerBook G3 400

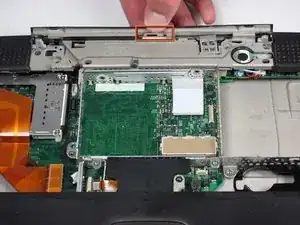

Потяните защелки клавиатуры к себе, одновременно приподнимая клавиатуру, пока она не освободится.

Чтобы вынуть клавиатуру, подтяните её вверх и от себя. Затем положите клавиатуру на трекпад.

Вытащите ленточный кабель клавиатуры вертикально из системной платы, чтобы разъединить соединение.

Разъём может быть тугим и трудно поддаваться. Если он застрял, попробуйте покачивать разъём вперед-назад, одновременно тянув вверх, пока он не выйдет. Этот же приём можно использовать для многих других разъёмов в этом устройстве.

Перед дальнейшей работой снимите аккумулятор и дисковый привод CD/DVD.

Ваш компьютер должен примерно выглядеть так.

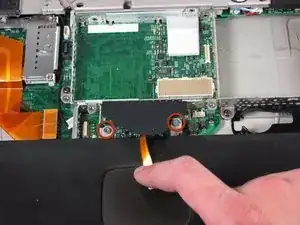

Удалите два серебристых винта Phillips #1, которые крепят теплоэкран к металлическому каркасу.

Поднимите теплоэкран вверх и к себе.

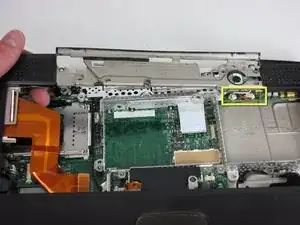

Отсоедините кабель батарейки PRAM, потянув его вертикально вверх.

Снимите батарею, потянув вверх и влево.

Удалите два винта T8 Torx, которые крепят радиатор к процессору.

Удалите длинный серебристый винт Phillips #1 из радиатора.

Поднимите блок радиатора с левой стороны и снимите его.

Поднимите процессор с правой стороны и потяните прямо вверх.

Чипы оперативной памяти должны находиться в слотах на процессоре.

После снятия оперативной памяти ваш ноутбук должен выглядеть так.

Найдите оранжевую вкладку, она должна быть чуть левее жесткого диска.

Вам нужно отсоединить эту оранжевую вкладку от системной платы, чтобы выполнить следующий шаг.

Лучше захватывать пластиковую точку соединения, а не сам гибкий кабель.

Возьмитесь за пластиковую полоску, показанную здесь, и аккуратно снимите, тянув вверх и влево.

Тяните влево, чтобы жесткий диск не зацепился за корпус.

После снятия жесткого диска ваш ноутбук должен выглядеть так.

Удалите один черный винт Torx с модема.

Снимите черный прямоугольник, который удерживается этим винтом Torx.

Вытащите модем из разъёма, приподняв его пальцами.

Отсоедините кабель, подключённый к концу модема, чтобы полностью вынуть модем.

Ваш компьютер будет примерно выглядеть так.

Отодвиньте дисплей назад.

Просуньте указательный палец под кнопку питания и аккуратно оттяните крышку сцепления назад.

Повторите для левой стороны.

Поднимите крышку сцепления и снимите её. Потяните её к себе.

Отключите кабель дисплея от системной платы.

Удалите винт Torx, который крепит кабель дисплея.

Вытащите толстую плату инвертора дисплея, потянув её вверх и наружу. Две защёлки удерживают её на месте — нужно пройти через них, чтобы вынуть плату.

Отключите белый кабель инвертора. Потяните его влево.

Отсоедините штекер инвертора, потянув его вверх от системной платы.

Поверните ноутбук.

Откройте крышку портов.

Удалите четыре винта Torx.

Поверните ноутбук так, чтобы передняя часть была обращена к вам.

Поднимите чёрную антенну AirPort вверх.

Поднимите дисплей, удерживая его обеими руками.

Ваш ноутбук должен выглядеть примерно так.

Отсоедините показанный большой оранжевый провод.

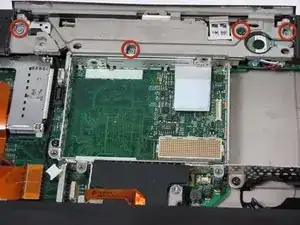

Выверните один короткий черный и три длинных серебристых винта Torx из корпуса.

Сдвиньте черную пластиковую защиту от себя и выведите её из-под жесткого пластикового корпуса.

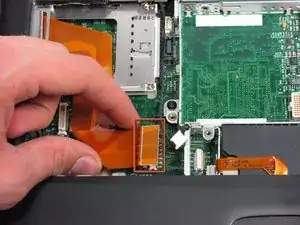

Отключите оранжевый кабель от материнской платы.

Выверните два длинных серебристых винта Torx.

Переверните ноутбук.

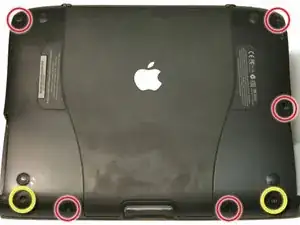

Выверните пять маленьких винтов Torx из корпуса.

Снимите два длинных винта Torx и убедитесь, что при повторной сборке вы вернёте их на правильные места.

Переверните ноутбук обратно.

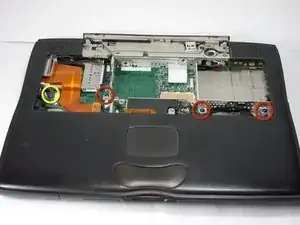

Удалите три маленьких черных винта Torx из рамки.

Удалите небольшой винт Torx, который крепит материнскую плату к корпусу слева.

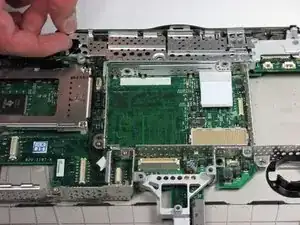

Удерживайте верхнюю панель в показанном месте и потяните её назад, чтобы освободить защёлку. Когда защёлка освободится, приподнимите её лишь настолько, чтобы панель не защёлкнулась снова.

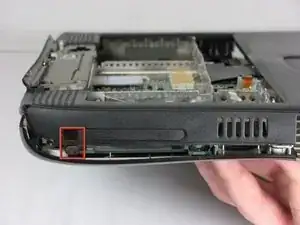

Кнопка извлечения с левой стороны ноутбука препятствует подъему верхней панели. Чтобы обойти это, необходимо нажать кнопку настолько, чтобы верхняя панель могла пройти мимо кнопки и продолжить подъём.

Приподнимите левую сторону верхней панели только настолько, чтобы можно было отключить два аудиокабеля, подключенные к звуковой плате.

Не поднимайте верхнюю панель слишком высоко без отключения аудиокабелей, иначе возможно повреждение звуковой платы.

После отключения аудиокабелей снимите верхнюю панель.

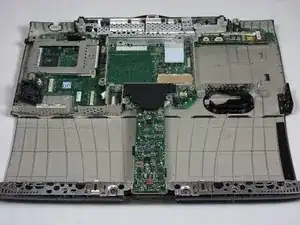

Ваш ноутбук должен выглядеть примерно так.

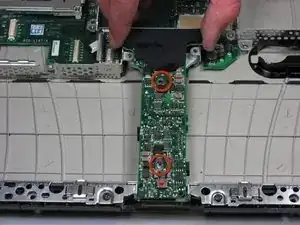

Выверните два длинных серебристых винта Torx из платы питания.

Удерживая плату питания у черной пластиковой защиты, приподнимите её, чтобы вынуть плату питания.

Легко удерживая металлическую защиту слева от неё, медленно потяните вверх и в сторону передней части ноутбука.

Эти защёлки очень легко гнутся и их нужно аккуратно обращаться при извлечении из ноутбука.

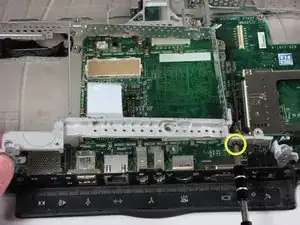

Снимите черный винт Torx с металлической рамки, которым она крепится к нижней части корпуса.

Используя ключ на 5 мм или плоскогубцы с длинными носами, снимите мелкую гайку с болта.

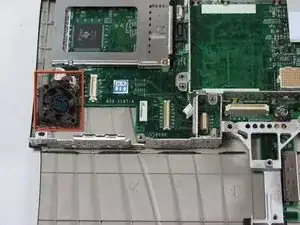

Отключите кабель питания вентилятора с левой стороны ноутбука.

Поверните ноутбук на 180 градусов так, чтобы задняя часть была обращена к вам.

Приподнимите левую сторону металлической рамки и снимите один черный винт Torx.

Удерживая фильтр за черный край, поверните фильтр к передней части ноутбука. Затем потяните его вверх и над рамкой.

Снимите металлическую рамку.

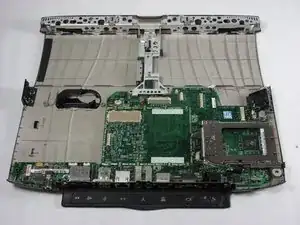

Ваш ноутбук должен выглядеть примерно так.

Поднимите звуковую плату с обеих сторон — слева и справа — и снимите её.
