Замена держателя PC Card (PCMCIA) в PowerBook G3 Lombard

Поверните компьютер так, чтобы порты были обращены к Вам.

Если клавиатура заблокирована, откройте крышку порта и поверните винт блокировки клавиатуры, пока клавиатура не разблокируется.

Потяните защёлки удержания клавиатуры на себя и поднимите клавиатуру, пока она не отщёлкнется.

Убедитесь, что Вы вынули аккумулятор ноутбука и модуль CD/DVD из отсеков расширения перед продолжением.

Поднимите клавиатуру, потянув её вверх и от себя. Положите клавиатуру лицевой стороной вниз поверх тачпада.

Чтобы заменить клавиатуру, сначала необходимо снять модем.

Удалите три серебристых винта с крестообразным шлицем, которые крепят экран теплоизоляции к внутреннему металлическому каркасу.

Поднимите экран теплоизоляции и потяните его на себя.

Ваш ноутбук должен выглядеть примерно так.

Отсоедините кабель аккумулятора, потянув его прямо вверх от логической платы.

Снимите аккумулятор с держателя, потянув вверх и влево.

Удалите два серебристых винта с крестообразным шлицем с модема.

Используйте лопатку, кончики пальцев или плоский неметаллический инструмент, чтобы поддеть край модема и приподнять его из разъёма, как показано на изображении.

Отключите кабель с правой стороны модема.

Ваш ноутбук должен выглядеть примерно так.

Используйте лопатку, кончики пальцев или плоский неметаллический инструмент, чтобы приподнять правую сторону процессора.

Отключите кабель клавиатуры от логической платы, потянув прямо вверх за прозрачную пластиковую петлю.

Этот шаг не по последовательности с клавиатурой, потому что для её снятия необходимо сначала удалить модем.

Ваш ноутбук должен выглядеть примерно так.

Освободите защёлки по обеим сторонам планки оперативной памяти одновременно. Эти защёлки фиксируют планку на месте; при их освобождении планка "выпрыгнет".

Выньте планку оперативной памяти.

Разъёмы для оперативной памяти находятся с обеих сторон процессора. Рекомендуем устанавливать модули большей ёмкости в нижний слот, чтобы при последующем обновлении не приходилось снимать процессор.

Возьмитесь за оранжевый кабель в левой части жёсткого диска и отключите его от логической платы.

Старайтесь держать кабель за пластиковый разъём, а не за гибкую часть кабеля.

Возьмитесь за пластиковую вкладку и потяните жёсткий диск вверх и влево, следя за тем, чтобы металлический кронштейн не зацепился за чёрный пластиковый корпус.

Откиньте дисплей назад так, чтобы он лёг ровно.

Подденьте лопаткой или указательным пальцем крышку сцепления рядом с кнопкой питания и аккуратно потяните вверх, пока не почувствуете, что она освобождается.

Повторите предыдущий шаг с левой стороны.

Поднимите крышку сцепления и снимите её, поворачивая к себе.

Возьмитесь за оранжевый кабель данных дисплея и отключите его от логической платы.

Потяните кабель дисплея прямо вверх, чтобы он стал вертикальным.

Возьмитесь за тонкую плату инвертора дисплея за её левый конец, сдвиньте левый конец вперёд, чтобы плата прошла за защёлку, затем поднимите всю плату вверх.

Для снятия платы инвертора нужно пройти две защёлки, которые её удерживают.

Отключите белый коннектор кабеля инвертора от правого конца платы.

Отключите вилку инвертора, потянув прямо вверх от логической платы.

Ваш ноутбук должен выглядеть примерно так.

Поверните ноутбук так, чтобы сзади был направлен к Вам.

Откройте дверцу порта, расположенную на задней стороне ноутбука.

Удалите четыре чёрных винта Torx.

Держите дисплей за обе стороны и тяните строго вверх, пока его петли не освободятся из креплений.

Ноутбук должен выглядеть примерно так.

Удалите три длинных серебристых и два коротких чёрных винта Torx из бежевого пластикового корпуса.

Поверните Lombard так, чтобы трекпад находился ближе всего к Вам, и сдвиньте тонкий пластиковый щит от себя, вынимая его из-под чёрного корпуса.

Отключите недавно обнаруженную тонкую оранжевую ленточную шлейфовую разъём от платы логики, слева от трекпада.

Удалите два длинных серебристых винта Torx.

Переверните ноутбук.

Удалите семь винтов Torx с нижнего корпуса.

В передних левом и правом углах находятся два длинных винта; при повторной сборке обязательно установите их в правильные места.

Переверните ноутбук обратно.

Удалите три коротких чёрных винта Torx из металлической рамки.

Удалите короткий чёрный винт Torx слева, крепящий плату логики к корпусу.

Между нижним левым винтом и платой логики находится небольшая чёрная пластиковая прокладка.

Схватитесь за верхнюю пластиковую панель там, где она фиксируется во внутренней рамке, и потяните назад. Когда пластиковая защёлка выйдет из прорези, в которую она фиксируется, потяните вверх настолько, чтобы она не зафиксировалась обратно.

Кнопка извлечения PC-карты на левой стороне ноутбука препятствует подъёму верхней панели. Чтобы обойти кнопку, нажмите её достаточно глубоко, чтобы вы смогли вывести левую сторону верхней панели наружу и поднять её выше кнопки.

Поднимите левую сторону корпуса частично, чтобы получить доступ и отключить кабели входа/выхода аудио от звуковой платы в верхнем правом углу корпуса.

Будьте осторожны, не поднимайте верхнюю панель слишком высоко до отключения аудио-кабелей, иначе вы можете повредить звуковую плату.

Снимите верхнюю панель корпуса. Обратите внимание, что спереди у ноутбука находятся две защёлки, которые часто мешают снятию верхней панели.

Ноутбук должен выглядеть примерно так.

Удалите два длинных серебристых винта Torx с платы питания в центре ноутбука.

Возьмитесь за плату питания возле чёрного пластикового щитка и поднимите её вверх.

Удалите один короткий чёрный винт Torx, фиксирующий металлическую раму к нижнему корпусу.

Используйте 5-миллиметровую головку или плоскогубцы с тонкими губками, чтобы снять небольшую металлическую гайку с болта в заднем левом углу ноутбука.

Если Вы используете плоскогубцы, будьте крайне осторожны, чтобы они не соскользнули, иначе Вы можете повредить плату логики.

Отключите кабель вентилятора от левой стороны платы логики.

Поверните ноутбук так, чтобы его задняя часть была обращена к Вам.

Поднимите левую сторону металлической рамки и удалите один чёрный винт Torx.

Возьмитесь за EMI-фильтр за его чёрный конец и поверните его в сторону передней части ноутбука. Поднимите фильтр и выведите его за кронштейн винта.

Удалите металлическую раму.

Ноутбук должен выглядеть примерно так.

Поднимите звуковую плату, потянув за неё вверх с правой и левой сторон.

Если звуковая плата застряла, потяните чёрную металлическую стенку корпуса к себе, одновременно поднимая правую сторону звуковой платы.

Поверните ноутбук так, чтобы передняя часть была обращена к Вам.

Сдвиньте металлическую вилку влево, при этом убедитесь, что пружина осталась прикреплённой.

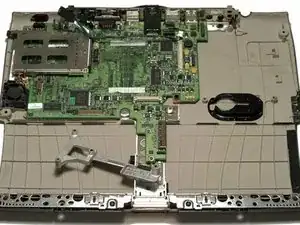

Аккуратно приподнимите передний край платы логики, затем потяните её на себя.

При снятии платы логики необходимо обойти два основных препятствия: первое — вентилятор и кабели разъёмов, второе — болт в заднем левом углу.

Переверните плату логики.

Удалите четыре винта Phillips, удерживающие каркас PC-карты на плате логики.

Два винта короткие, два — длиннее. Два коротких винта устанавливаются со стороны, ближе к кнопке извлечения PC-карты.

Переверните плату логики обратно.

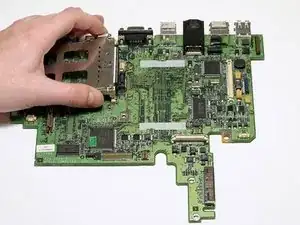

Зажмите каркас PC-карты между большим и указательным пальцами и поднимите его строго вверх.
