Замена ЖК‑экрана iBook G4 14" 933 MHz–1.33 GHz

Поверните фиксирующий винт батареи на 90 градусов по часовой стрелке при помощи монеты.

Выньте батарею из компьютера.

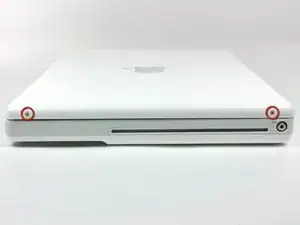

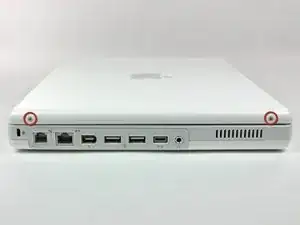

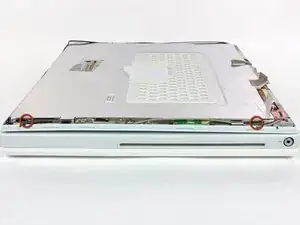

Используйте шестигранную отвертку 1,5 мм, чтобы выкрутить по два шестигранных винта с каждой стороны дисплея (всего четыре винта).

Если у вас нет шестигранной отвертки 1,5 мм, эти винты, вероятно, можно вынуть отверткой T6 Torx. Однако при использовании T6 Torx выше риск сорвать шлиц винтов.

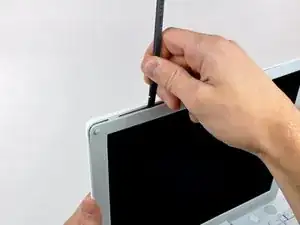

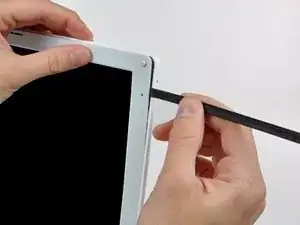

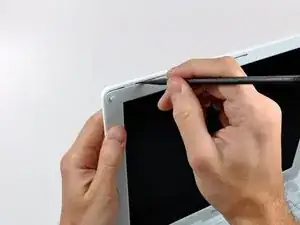

Вставьте плоский конец лопатки перпендикулярно поверхности дисплея в зазор между передней и задней рамками рядом с верхним левым углом дисплея.

Поверните лопатку от дисплея, чтобы отжать заднюю рамку от передней рамки.

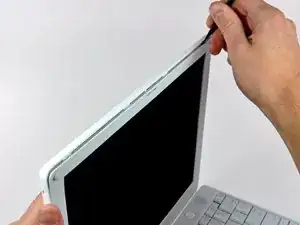

Проведите лопаткой вдоль верхнего края передней рамки дисплея, чтобы равномерно разделить две рамки.

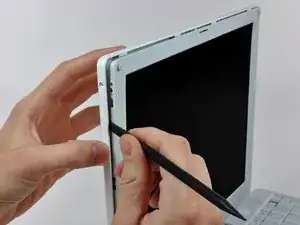

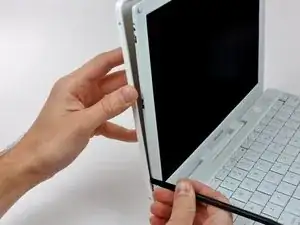

Двигаясь сверху вниз от верхнего левого угла, используйте плоский конец лопатки, чтобы отжать заднюю рамку от левого края дисплея.

Используйте плоский конец лопатки, чтобы отжать заднюю рамку от правого края дисплея.

При необходимости отсоедините заднюю рамку вдоль нижнего края, чтобы отделить её от сборки дисплея.

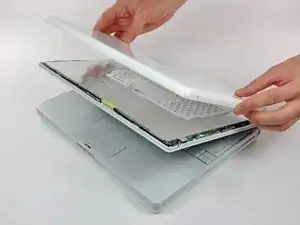

Снимите заднюю рамку с блока дисплея.

Закройте дисплей.

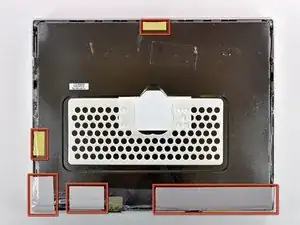

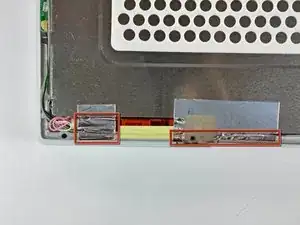

Удалите несколько полосок ленты, закрепляющей тонкую металлическую крышку ЖК на дисплее.

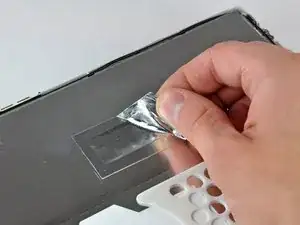

Осторожно удалите кусочек фольгированной ленты, закрывающий разъём кабеля передачи данных дисплея.

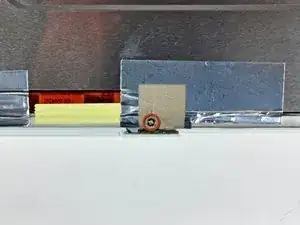

Удалите крестовую (Phillips) винт рядом с правой петлёй дисплея.

С помощью кончика лопатки извлеките маленькую распорную втулку, находящуюся под только что удалённым винтом.

Снимите фольгированные/оплётные полоски ленты с алюминиевой рамы шарнирных зажимов.

Оставьте ленту прикреплённой к тонкой стальной крышке ЖК.

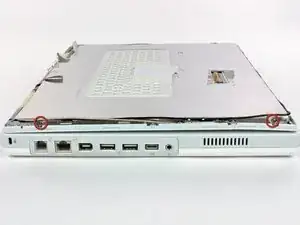

Удалите два крестовых винта, закрепляющих левую и правую стороны ЖК к раме шарнирных зажимов (всего четыре винта).

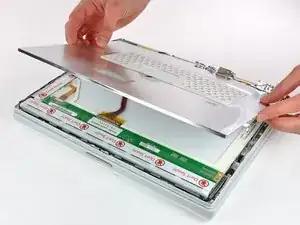

Осторожно снимите тонкую стальную крышку ЖК.

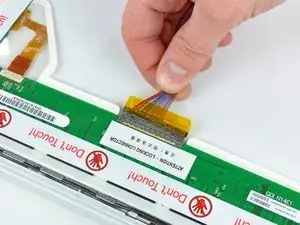

Отключите кабель передачи данных дисплея, потянув кабель от разъёма на ЖК‑панели.

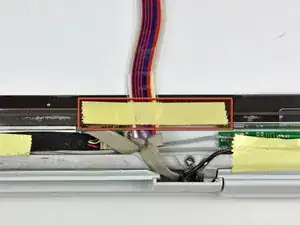

Удалите полоску жёлтой ленты, фиксирующую кабель передачи данных дисплея к металлической раме ЖК.

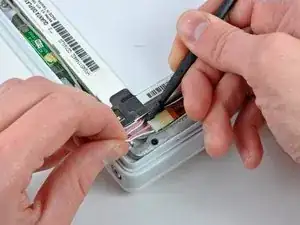

Отключите кабель подсветки от инвертора.

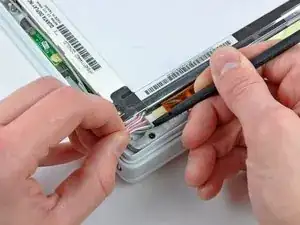

Удобно использовать лопатку, чтобы оттолкнуть разъём подсветки от его гнезда, одновременно слегка потянув за провода, отводя их от инвертора.

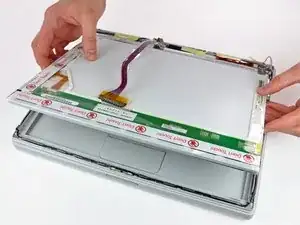

Выньте ЖК‑панель из сборки дисплея.

Может быть полезно нажать кнопку освобождения защёлки и слегка открыть дисплей, чтобы выдавить ЖК‑панель из сборки дисплея.
