Замена решётки петли iBook G4 14" 933 MHz–1.33 GHz

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Потяните защёлки клавиатуры на себя и поднимите клавиатуру, пока она не отщелкнется.

Если клавиатура не выходит, используйте маленькую плоскую отвёртку, чтобы повернуть фиксатор клавиатуры на 180 градусов в любую сторону и попробуйте снова. Фиксатор расположен между клавишами F5 и F6 и представляет собой прозрачный пластиковый элемент.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы её извлечь.

Отодвиньте проводной зажим от карты AirPort в сторону дисплея, затем поверните вверх, чтобы освободить его от экрана оперативной памяти.

Возьмитесь за прозрачную пластиковую язычок на карте AirPort и потяните в сторону дисплея.

Держите карту AirPort в одной руке и другой рукой снимите антенный кабель.

Снимите четыре серебристые винта с крестообразным шлицем, которые закрепляют экран оперативной памяти.

Возьмитесь за металлическую скобу сверху экрана оперативной памяти и потяните вверх, чтобы снять экран.

Поднимите кабель клавиатуры от логической платы, удерживая кабель как можно ближе к разъёму.

Убедитесь, что вы подключили кабель клавиатуры перед установкой экрана оперативной памяти на место.

Используйте булавку (или любой другой подходящий предмет), чтобы снять три резиновые ножки с нижнего корпуса.

Снимите три только что обнаженных винта с крестообразным шлицем.

Используйте лопатку или маленькую плоскую отвёртку, чтобы приподнять три металлических кольца, в которых размещались резиновые амортизаторы.

Снимите три винта с шестигранной головкой с помощью отвертки Torx T8 (или винты с внутренним шестигранником с помощью ключа, если они используются).

Короткий винт находится в центре компьютера.

Снимите два винта с крестообразным шлицем по обе стороны от контактов батареи.

Глубоко вдохните. Вас ждут непростые моменты, но мы обещаем, что нижний корпус снимается.

Подайте тонкие кромки нижнего корпуса вокруг отсека батареи внутрь, загнув их за защёлки, затем поднимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека батареи есть паз, который фиксирует нижний корпус на месте. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить паз от удерживающих его защёлок.

Будьте осторожны, чтобы не сломать этот зажим!

Проведите лопатку по шву между нижним и верхним корпусом на передней части компьютера, чтобы освободить защёлки, фиксирующие нижний корпус. Потяните нижний корпус вверх и продолжайте при необходимости использовать лопатку, пока не услышите три отчётливых щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами расположены две защёлки: одна возле переднего угла и одна рядом с разъёмом звукового выхода.

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижнего корпуса. Введите лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Когда передняя часть и боковины нижнего корпуса освобождены, поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не отщелкнутся (может помочь покачивание корпуса вверх-вниз).

Снимите маленькие смазанные пружины с белыми пластиковыми крышками с обеих сторон контактов батареи.

Снимите следующие 10 винтов с нижней крышки:

Шесть винтов Phillips 3 мм

Три винта Phillips 7,5 мм

Один винт Phillips 14 мм

Снимите нижнюю крышку.

Снимите один винт с крестообразным шлицем, фиксирующий плату DC-In.

Отключите кабель питания DC-In от логической платы.

Освободите кабель от вокруг оптического привода, при необходимости удалив ленты, и выведите плату питания постоянного тока из её отсека под углом.

Удалите следующие 11 винтов с нижней стороны компьютера:

Три крестовые Phillips 3 мм вокруг отсека аккумулятора. (В некоторых моделях может быть только два винта.)

Три крестовые Phillips 4,5 мм вдоль лицевой панели оптического привода. (магнитная отвертка может помочь извлечь эти винты)

Один крестовой Phillips 11 мм в нижнем правом углу. (если присутствует)

Четыре крестовые Phillips 14,5 мм.

Рекомендуем с этого момента размещать компьютер на мягкой ткани, чтобы не повредить плату логики.

Переверните компьютер и откройте его.

Снимите 2 крестовых винта Phillips (3 мм) с краёв области клавиатуры.

Снимите крестовой винт Phillips 4 мм в нижнем левом углу.

Прежде чем срывать верхнюю панель, необходимо отключить разъём трекпада, синий и белый силовой кабель и кабель динамика, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните за провода напрямую, а используйте лопатку, чтобы поддеть сам разъём.

Поднимите верхнюю панель и с помощью лопатки или пальца отключите разъём трекпада, спрятанный под белой пластиковой защёлкой. Из-за различий между моделями ваш разъём трекпада может отличаться от показанного на фото.

Осторожно приподнимите верхнюю панель примерно на половину дюйма и сдвиньте её, чтобы получить доступ к силовым и динамическим кабелям.

Разъёмы на концах кабелей очень плотно прижаты к гнёздам на плате. Тянув за провод, вы либо отделите провод от разъёма, либо вырвёте гнездо с платы.

Поднимите верхнюю панель достаточно, чтобы отключить синий и белый силовой кабель от платы логики. С помощью ногтей или зубочистки аккуратно подденьте разъём, чтобы извлечь его из гнезда. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Осторожно отключите разноцветный кабель динамика от платы логики. Как и прежде, убедитесь, что тянете только за разъём, а не за гнездо.

Винт, обведённый оранжевым, может отсутствовать в некоторых моделях.

Удалите следующие 16 винтов:

Тринадцать крестовых Phillips 3 мм.

Один крестовой Phillips 3 мм. (фактический винт не показан на изображении)

Два крестовых Phillips 4 мм.

Обязательно пропустите винт возле левого шарнира через петлю в кабеле данных экрана, закрепив кабель на верхней панели.

На этом фото отсутствует Bluetooth-антенна, которая есть в некоторых iBook. Она расположена в верхнем правом углу отсека аккумулятора, прямо над винтом 4 мм. Кронштейн антенны виден на фото — это две отверстия в форме буквы I прямо над винтом 4 мм, которые нужно снять на этом шаге. Чтобы снять антенну, сдвиньте её в сторону ЖК-дисплея и наклоните вертикально назад к себе.

Поднимите верхний экранный щит с правой стороны, обращая внимание на верхний левый угол, который может зацепиться за металлический каркас.

Если в Вашем iBook есть Bluetooth, как описано в предыдущем шаге, перед полным снятием щита вам потребуется провести антенну через нижнее отверстие в форме I в щите.

Из-за различий между моделями iBook G4 модем может выглядеть немного иначе, чем на фото. Все последующие шаги применимы к любой версии.

Удалите два крестовых винта в углах модема.

Поднимите модем и защитный щит модема снизу.

Отключите кабель RJ-11 от верхней части модема.

При установке модема убедитесь, что кабели микрофона и данные дисплея проложены под местом установки модема.

Переверните компьютер.

Отключите кабель инвертора от платы логики и выведите его из металлического каркаса, при необходимости удалив ленты.

Переверните компьютер обратно.

Кабель, который вы собираетесь снять, очень хрупкий — не тяните за провода напрямую. Вместо этого постарайтесь поддеть сам разъём, используя лопатку или небольшую плоскую отвертку при необходимости.

Отключите кабель микрофона в передней части компьютера, между левой стороной жёсткого диска и металлическим каркасом.

Используйте чёрную пластиковую петлю, чтобы отключить кабель данных дисплея от платы логики.

Выведите кабели микрофона и данных дисплея из металлического каркаса, при необходимости удалив ленты.

Выведите кабель антенны AirPort из металлического каркаса, при необходимости удалив ленты.

Поддерживая дисплей одной рукой, удалите по одному крестовому винту Phillips с каждой стороны шарнира (всего два винта).

Винты вкручиваются в внешние отверстия с каждой стороны (вы можете увидеть резьбу в правильном отверстии).

Поднимите дисплей и откиньте его назад, освободив от двух металлических направляющих штифтов, удерживающих петли на месте, и отодвиньте его от себя.

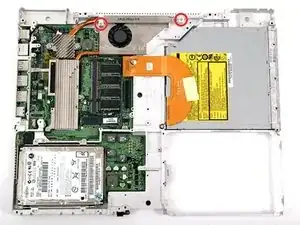

Удалите два винта с крестообразным шлицем, фиксирующие решетку петли к металлической раме.

Более длинный винт располагается с левой стороны.

Поднимите решетку петли и извлеките её из корпуса компьютера.
