Замена вентилятора iBook G4 14" 933 MHz–1.33 GHz (933–1.2 GHz)
Руководство для моделей 933 MHz — 1.2 GHz. Замена неисправного вентилятора довольно проста и поможет сохранить ноутбук прохладным.
Шаг 1

Используйте монету, чтобы повернуть запирающий винт батареи на 90 градусов по часовой стрелке.
Шаг 2

Поднимите батарею и извлеките её из компьютера.
Шаг 3

Потяните защёлки клавиатуры на себя и приподнимите клавиатуру, пока она не отщёлкнется.
Если клавиатура не отщёлкивается, используйте маленькую плоскую отвертку, чтобы повернуть запирающий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова. Запирающий винт расположен между клавишами F5 и F6 и выполнен из прозрачного пластика.
Переверните клавиатуру от экрана и разместите её лицевой стороной вниз на области трекпада.
Шаг 4

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы её снять.
Оттолкните проволочный зажим от карты AirPort в сторону дисплея, затем поверните вверх, чтобы освободить его от экрана памяти.
Шаг 5

Схватите прозрачную пластиковую язычок карты AirPort и потяните в сторону дисплея.
Шаг 6

Держите карту AirPort одной рукой и другой рукой отсоедините антенный кабель.
Шаг 7

Удалите четыре серебристых винта Phillips, которые крепят экран памяти (RAM shield).
Шаг 8

Схватите металлическую скобу сверху экрана памяти и потяните вверх, чтобы снять экран.
Шаг 9

Оттяните кабель клавиатуры от материнской платы, удерживая кабель как можно ближе к разъёму.
Убедитесь, что вы вновь подключили кабель клавиатуры перед установкой экрана памяти на место.
Шаг 10

Используйте штифт (или любой удобный предмет), чтобы снять три резиновые ножки с нижней крышки.
Шаг 11

Удалите три только что обнаруженных винта Phillips.
Шаг 12

Используйте медиатор или маленькую плоскую отвертку, чтобы поддеть три металлические шайбы, в которых размещались резиновые буферы.
Шаг 13

Снимите три шестигранных винта с помощью отвертки T8 Torx (или винты с внутренним шестигранником с помощью ключа Allen, если используются такие).
Короткий винт находится в центре компьютера.
Шаг 14

Удалите два винта Phillips по обе стороны контактов батареи.
Шаг 15

Глубоко вздохните. Вас ждут непростые моменты, но мы обещаем: нижняя крышка снимается.
Вдавите тонкие кромки нижней крышки вокруг отсека батареи, прогните их мимо защёлок, затем приподнимите, чтобы освободить этот угол нижней крышки.
Шаг 16

На стенке отсека батареи есть защёлка, фиксирующая нижнюю крышку. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку этого запирающего элемента и потяните нижнюю крышку вверх, чтобы освободить её из защёлок.
Будьте осторожны, чтобы не сломать эту скобу!
Шаг 17

Проведите медиатором вдоль шва между нижней и верхней крышками на передней части компьютера, чтобы освободить защёлки нижней крышки. Поднимите нижнюю крышку и при необходимости продолжайте использовать медиатор, пока не услышите три отчетливых щелчка.
Шаг 18

Продолжайте проводить медиатор вокруг переднего правого угла. На стороне с портами есть две защёлки: одна у переднего угла и одна возле порта звукового выхода.
Шаг 19

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижней крышки. Вставьте медиатор в нижнюю крышку над оптическим приводом и проведите им в направлении к задней части компьютера, пока не услышите три отчетливых щелчка.
Шаг 20

Когда передняя часть и боковые стороны нижней крышки освободятся, поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не отщёлкнутся (полезно слегка потрясти крышку вверх-вниз).
Шаг 21

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками по обе стороны контактов батареи.
Шаг 22

Удалите следующие 10 винтов с нижней панели:
Шесть Phillips 3 мм
Три Phillips 7.5 мм
Один Phillips 14 мм
Шаг 23

Снимите нижнюю панель.
Шаг 24

Удалите один винт Phillips, фиксирующий плату разъёма питания (DC-In board).
Шаг 25

Отключите кабель питания (DC-In) от логической платы.
Шаг 26

Выведите кабель из-под оптического привода, при необходимости удаляя ленту, и выведите плату питания под углом из её отсека.
Шаг 27

Удалите следующие 11 винтов с нижней части компьютера:
Три крестовые винта 3 мм вокруг отсека батареи. (В некоторых моделях может быть только два винта.)
Три крестовые винта 4,5 мм вдоль окантовки оптического привода. (магнитная отвёртка может помочь извлечь эти винты)
Один крестовой винт 11 мм в правом нижнем углу. (если присутствует)
Четыре крестовых винта 14,5 мм.
Шаг 28

Рекомендуем с этого момента положить компьютер на мягкую ткань, чтобы не повредить логическую плату.
Переверните компьютер и откройте его.
Удалите 2 крестовых винта (3 мм) с краёв области клавиатуры.
Удалите крестовой винт 4 мм из левого нижнего угла.
Шаг 29

Перед тем как снять верхний корпус, необходимо отсоединить разъём трекпада, синий и белый силовой кабель и кабель динамика, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните за сами провода, а используйте лопатку, чтобы поддеть непосредственно разъём.
Поднимите верхний корпус и используйте лопатку или палец, чтобы отсоединить разъём трекпада, скрытый под белой пластиковой защёлкой. Из-за вариаций моделей разъём трекпада может отличаться от показанного на фото.
Шаг 30

Осторожно приподнимите верхний корпус примерно на 1,5 см и сдвиньте его, чтобы получить доступ к силовым и динамическим кабелям.
Шаг 31

Разъёмы на концах кабелей плотно прикреплены к гнёздам на логической плате. Прямое тянущее усилие по кабелю может либо оторвать провод от разъёма, либо оторвать гнездо от логической платы.
Поднимите верхний корпус настолько, чтобы отсоединить синий и белый силовой кабель от логической платы. Используя ногти или зубочистку, аккуратно подденьте разъём из его гнезда. Убедитесь, что вы тянете только за сам разъём, а не за гнездо.
Шаг 32

Аккуратно отсоедините разноцветный кабель динамика от логической платы. Как и прежде, убедитесь, что вы тянете только за разъём, а не за гнездо.
Шаг 33

Винт, обведённый оранжевым, может отсутствовать в некоторых моделях.
Удалите следующие 16 винтов:
Тринадцать крестовых винтов 3 мм.
Один крестовой винт 3 мм. (фактический винт не показан на изображении)
Два крестовых винта 4 мм.
Убедитесь, что винт у левого шарнира проходит через петлю кабеля данных дисплея, закрепляя кабель на верхнем корпусе.
На этом фото отсутствует Bluetooth-антенна, присутствующая в некоторых iBook. Она расположена в правом верхнем углу отсека батареи, прямо над винтом 4 мм. На фото видна скоба для антенны — это две отверстия в форме I прямо над винтом 4 мм, которые необходимо удалить в этом шаге. Чтобы снять антенну, сдвиньте её в сторону ЖК-экрана и наклоните вертикально назад в вашу сторону.
Шаг 34

Поднимите верхний экранный щит с правой стороны, следя за левым верхним углом, который может зацепиться за металлический каркас.
Если в вашем iBook присутствует Bluetooth, как описано в предыдущем шаге, вам нужно будет протянуть антенну через нижнее отверстие в форме I в щите перед полным снятием щита.
Шаг 35

Из-за различий между моделями iBook G4 модем может немного отличаться от показанного на фото. Все приведённые ниже шаги применимы к любой модели.
Удалите два крестовых винта в углах модема.
Шаг 36

Поднимите модем и экран модема снизу.
Шаг 37

Отключите кабель RJ-11 от верхней части модема.
При установке модема убедитесь сначала, что и кабель микрофона, и кабель данных дисплея проложены под местом расположения модема.
Шаг 38

Переверните компьютер и отключите кабель вентилятора от логической платы.
Если присутствуют, удалите 4 крестовых винта, крепящих вентилятор к металлическому каркасу (один винт скрыт рукой на изображении) и извлеките вентилятор из компьютера. Если винты отсутствуют, продолжайте далее.
Шаг 39

Переверните компьютер и удалите два крестовых винта из белых пластиковых защёлок решётки шарнира.
Более длинный винт устанавливается слева (справа у ноутбука).
Шаг 40

Из-за вариаций между моделями iBook G4 радиатор может иметь 5 или 6 винтов. Ниже отмечены все возможные позиции винтов. Если винта нет — пропустите его. Убедитесь, что вы удалили все необходимые винты, прежде чем пытаться снять радиатор.
Удалите следующие 6 винтов и 3 гайки с радиатора:
Один крестовой винт 2 мм, выступающий от защёлки на левой кромке радиатора и прилегающий к порту firewire (отсутствует на некоторых моделях)
Три крестовых винта 3 мм вокруг вентилятора (в некоторых моделях может быть только 2 винта).
Один крестовой винт 3,5 мм на левой стороне радиатора (отсутствует на некоторых моделях).
Один крестовой винт 4,5 мм в верхнем правом углу радиатора.
Один крестовой винт 6 мм в нижнем левом углу радиатора.
Одна гайка 4 мм с правой стороны радиатора.
Две гайки 4 мм с прикреплёнными пружинами по обеим сторонам радиатора.
Шаг 41

Возможно потребуется размягчить термопасту между платой и радиатором. Вы можете размягчить термопрокладку с помощью фена. Перемещайте фен туда‑обратно над ребристой металлической частью радиатора в течение одной минуты. После этого радиатор должен легко отделиться.
Используйте лопатку, чтобы поддеть радиатор с левой стороны, вблизи жёсткого диска.
Шаг 42

Возьмитесь за радиатор одной рукой и поднимите решётку петли другой рукой, чтобы вынуть радиатор из компьютера.
Если вам потребуется установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое упрощает замену термопрокладки.
Шаг 43

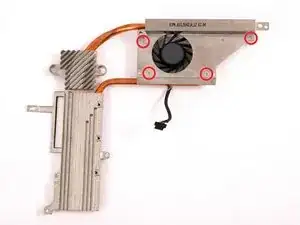

Снимите 4 винта с крестообразным шлицем, фиксирующие вентилятор к радиатору.
Поднимите вентилятор с радиатора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
