Замена индикатора сна iBook G4 14" 933 MHz–1.33 GHz
Замена мигающего белого светодиода-индикатора сна.
Шаг 1

Используйте монету, чтобы повернуть винт блокировки батареи на 90 градусов по часовой стрелке.
Шаг 2

Выньте аккумулятор из компьютера.
Шаг 3

Потяните защёлки крепления клавиатуры к себе и поднимите клавиатуру, пока она не выскочит.
Если клавиатура не освобождается, используйте маленькую плоскую отвертку, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова. Фиксирующий винт находится между клавишами F5 и F6 и представляет собой прозрачный пластиковый элемент.
Переверните клавиатуру от экрана и уложите её лицевой стороной вниз на область трекпада.
Шаг 4

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы её удалить.
Отведите проволочную защёлку от карты AirPort в сторону дисплея, затем поверните вверх, чтобы освободить её от экрана защиты оперативной памяти.
Шаг 5

Схватите прозрачную пластиковую язычок карты AirPort и потяните в направлении дисплея.
Шаг 6

Держите карту AirPort в одной руке и другой рукой отсоедините антенный кабель.
Шаг 7

Удалите четыре серебряных винта с крестообразным шлицем, которые удерживают экран оперативной памяти.
Шаг 8

Схватите металлическую скобу на верхней части экрана оперативной памяти и потяните вверх, чтобы снять экран.
Шаг 9

Поднимите кабель клавиатуры от логической платы, удерживая кабель как можно ближе к разъёму.
Убедитесь, что вы снова подключили кабель клавиатуры перед установкой экрана оперативной памяти.
Шаг 10

Используйте булавку (или любой удобный предмет), чтобы снять три резиновые ножки с нижнего корпуса.
Шаг 11

Удалите три только что открывшихся винта с крестообразным шлицем.
Шаг 12

Используйте лопаточку или маленькую плоскую отвертку, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.
Шаг 13

Снимите три шестигранных винта с помощью отвёртки Torx T8 (или винты с внутренним шестигранником с помощью ключа, если используются такие).
Короткий винт находится в центре компьютера.
Шаг 14

Удалите два винта с крестообразным шлицем по обе стороны от контактов аккумулятора.
Шаг 15

Глубоко вдохните. Впереди трудные моменты, но мы обещаем — нижний корпус снимается.
Подожмите тонкие кромки нижнего корпуса вокруг отсека аккумулятора, прогнув их за защёлки, затем поднимите, чтобы освободить этот угол нижнего корпуса.
Шаг 16

На стенке отсека аккумулятора есть паз, который фиксирует нижний корпус на месте. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку паза и потяните вниз на нижний корпус, чтобы освободить паз от удерживающих его защёлок.
Будьте осторожны, чтобы не сломать этот зажим!
Шаг 17

Проведите лопаткой вдоль шва между нижним и верхним корпусом спереди компьютера, чтобы освободить защёлки, фиксирующие нижний корпус. Потяните нижний корпус вверх и продолжайте использовать лопаточку по мере необходимости, пока не услышите три характерных щелчка.
Шаг 18

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами есть две защёлки: одна ближе к переднему углу и одна рядом с выходом звука.
Шаг 19

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижнего корпуса. Вставьте лопаточку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три характерных щелчка.
Шаг 20

Когда передняя часть и стороны нижнего корпуса будут свободны, поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не выйдут из фиксации (может помочь покачивание корпуса вверх-вниз).
Шаг 21

Снимите маленькие смазанные пружины с белыми пластиковыми насадками по обе стороны контактов аккумулятора.
Шаг 22

Удалите следующие 10 винтов с нижнего экрана:
Шесть винтов Phillips 3 мм
Три винта Phillips 7,5 мм
Один винт Phillips 14 мм
Шаг 23

Снимите нижний экран.
Шаг 24

Удалите один винт с крестообразным шлицем, который фиксирует плату питания DC-In.
Шаг 25

Отсоедините кабель DC-In от логической платы.
Шаг 26

Отведите кабель от оптического привода, при необходимости снимите ленту, и выведите плату питания постоянного тока из её отсека под углом.
Шаг 27

Удалите следующие 11 винтов с нижней части компьютера:
Три крестообразных винта 3 мм вокруг отсека батареи. (На некоторых моделях может быть только два винта.)
Три крестообразных винта 4,5 мм вдоль лицевой панели оптического привода. (магнитная отвертка может помочь при подъёме этих винтов)
Один крестообразный винт 11 мм в правом нижнем углу. (если присутствует)
Четыре крестообразных винта 14,5 мм.
Шаг 28

Рекомендуем с этого момента разместить компьютер на мягкой ткани, чтобы не повредить плату логики.
Переверните компьютер и откройте его.
Снимите 2 крестообразных винта (3 мм) с краёв области клавиатуры.
Снимите крестообразный винт 4 мм в левом нижнем углу.
Шаг 29

Прежде чем снимать верхнюю крышку, необходимо отключить разъём трекпада, синий и белый кабели питания и кабель динамика, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните за сам кабель, используйте лопатку, чтобы поддеть разъём непосредственно.
Поднимите верхнюю крышку и используйте лопатку или палец, чтобы отключить разъём трекпада, скрытый под белой пластиковой защёлкой. В зависимости от варианта модели разъём трекпада может отличаться от показанного на изображении.
Шаг 30

Осторожно приподнимите верхнюю крышку примерно на 1,3 см и сдвиньте её так, чтобы получилcя доступ к кабелям питания и динамика.
Шаг 31

Разъёмы на концах кабелей очень плотно прикреплены к гнёздам на плате логики. Тянув за сам кабель, вы либо отделите кабель от его разъёма, либо вырвёте гнездо с платы логики.
Поднимите верхнюю крышку настолько, чтобы отключить синий и белый кабели питания от платы логики. Используя ногти или стоматологическую ложку, аккуратно подденьте разъём, чтобы вынуть его из гнезда. Убедитесь, что вы тянете только за разъём, а не за гнездо.
Шаг 32

Осторожно отключите многоцветный кабель динамика от платы логики. Как и прежде, убедитесь, что тянете только за разъём, а не за гнездо.
Шаг 33

Удалите один крестообразный винт, закрепляющий индикатор сна на металлическом каркасе.
Шаг 34

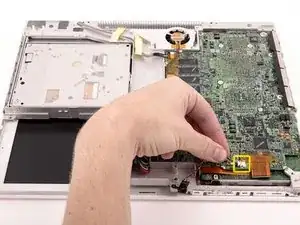

Переверните компьютер и отключите индикатор сна от платы логики, при необходимости удаляя ленту.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
