Замена передней рамки дисплея iBook G4 14" 933 MHz–1.33 GHz

Поверните фиксирующий винт батареи на 90 градусов по часовой стрелке с помощью монеты.

Выньте батарею из компьютера.

Потяните защёлки для снятия клавиатуры к себе и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не отсоединяется, используйте маленькую отвёртку с плоским шлицем, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении, и попробуйте снова. Фиксирующий винт находится между клавишами F5 и F6 и выполнен из прозрачного пластика.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы её снять.

Оттолкните проводной зажим от карты AirPort в сторону дисплея, затем поднимите его, чтобы освободить от экрана ОЗУ.

Возьмитесь за прозрачную пластиковую язычок на карте AirPort и потяните в сторону дисплея.

Держите карту AirPort в одной руке и другой рукой отсоедините антенный кабель.

Удалите четыре серебристых винта Phillips, закрепляющих экран ОЗУ.

Возьмитесь за металлическую скобу на верхней части экрана ОЗУ и потяните вверх, чтобы снять экран.

Отсоедините кабель клавиатуры от логической платы, подтягивая кабель как можно ближе к разъёму.

Убедитесь, что вы снова подключили кабель клавиатуры перед установкой экрана ОЗУ.

Используйте штифт (или любой удобный предмет), чтобы вынуть три резиновых ножки из нижней крышки.

Удалите три только что обнажившихся винта Phillips.

Используйте лопаточку или маленькую отвёртку с плоским шлицем, чтобы поддеть три металлических кольца, в которых были резиновые буферы.

Снимите три винта с шестигранной головкой с помощью Torx-отвёртки T8 (или винты с внутренним шестигранником с помощью ключа Allen, если такие установлены).

Короткий винт находится в центре компьютера.

Снимите два винта Phillips по обе стороны от контактов батареи.

Глубоко вдохните. Вам предстоят непростые моменты, но мы обещаем, что нижняя крышка снимется.

Нажмите на тонкие кромки нижней крышки вокруг отсека батареи, прогните их мимо защёлок и затем приподнимите, чтобы освободить этот угол нижней крышки.

На стенке отсека батареи есть паз, который фиксирует нижнюю крышку. Используйте маленькую отвёртку с плоским шлицем, чтобы поддеть нижнюю кромку паза и потяните нижнюю крышку вверх, чтобы освободить паз от удерживающих его защёлок.

Будьте осторожны, чтобы не сломать эту защёлку!

Проведите лопаткой по шву между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Потяните нижнюю крышку вверх и при необходимости продолжайте использовать лопатку, пока не услышите три чётких щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами есть две защёлки: одна рядом с передним углом и одна рядом с портом вывода звука.

Над оптическим приводом есть три защёлки, которые необходимо освободить прежде, чем нижняя крышка снимется. Введите лопатку в нижнюю крышку над оптическим приводом и проведите её к задней части компьютера, пока не услышите три чётких щелчка.

После освобождения передней части и боков нижней крышки поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не выйдут из зацепления (может помочь покачивание крышки вверх-вниз).

Снимите небольшие смазанные пружины с белыми пластиковыми крышками по обе стороны от контактов батареи.

Снимите следующие 10 винтов с нижнего экрана:

Шесть винтов Phillips 3 мм

Три винта Phillips 7,5 мм

Один винт Phillips 14 мм

Снимите нижний экран.

Удалите единственный винт Phillips, фиксирующий плату питания (DC-In).

Отсоедините кабель питания (DC-In) от логической платы.

Отведите кабель от оптического привода, при необходимости удалив ленту, и выведите плату питания постоянного тока из её отсека под углом.

Удалите следующие 11 винтов с нижней части компьютера:

Три крестообразных (Phillips) винта 3 мм вокруг отсека для батареи. (В некоторых моделях может быть только два винта.)

Три крестообразных (Phillips) винта 4,5 мм вдоль лицевой панели оптического привода. (магнитная отвертка может помочь поддеть эти винты)

Один крестообразный (Phillips) винт 11 мм в правом нижнем углу. (если присутствует)

Четыре крестообразных (Phillips) винта 14,5 мм.

Рекомендуем с этого момента размещать компьютер на мягкой ткани, чтобы не повредить логическую плату.

Переверните компьютер и откройте его.

Удалите 2 крестообразных винта (3 мм) с краёв области клавиатуры.

Удалите крестообразный винт 4 мм в нижнем левом углу.

Прежде чем снимать верхнюю панель, необходимо отключить разъём тачпада, синий и белый кабели питания и кабель динамика, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните напрямую за провода — используйте лопаточку, чтобы поддеть сам разъём.

Поднимите верхнюю панель и с помощью лопаточки или пальца отсоедините разъём тачпада, скрытый под белой пластиковой защёлкой. Из-за различий между моделями разъём тачпада может отличаться от показанного на фото.

Осторожно приподнимите верхнюю панель примерно на 1,5 см и сдвиньте её, чтобы получить доступ к кабелям питания и динамика.

Разъёмы на концах кабелей очень плотно прикреплены к гнёздам на логической плате. Тянув напрямую за кабель, вы либо отделите провод от разъёма, либо вырвете гнездо с платы.

Поднимите верхнюю панель настолько, чтобы отключить синий и белый кабели питания от логической платы. Используя ногти или стоматологический инструмент, аккуратно подденьте разъём из гнезда. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Осторожно отсоедините разноцветный кабель динамика от логической платы. Как и ранее, убедитесь, что вы тянете только за разъём, а не за гнездо.

В некоторых моделях винт, окружённый оранжевым, может отсутствовать.

Удалите следующие 16 винтов:

Тринадцать крестообразных винтов 3 мм.

Один крестообразный винт 3 мм. (фактический винт не показан на изображении)

Два крестообразных винта 4 мм.

Обязательно пропустите винт возле левого шарнира через петлю кабеля данных дисплея, закрепляя кабель к верхней панели.

На фото отсутствует антенна Bluetooth, присутствующая в некоторых iBook. Она расположена в верхнем правом углу отсека батареи, прямо над винтом 4 мм. Кронштейн антенны виден на фото — это две прорези в форме буквы I прямо над винтом 4 мм, которые нужно удалить на этом шаге. Чтобы снять антенну, сдвиньте её в направлении ЖК-дисплея и наклоните вертикально назад к себе.

Поднимите верхнюю защитную пластину с правой стороны, следя за верхним левым углом, который может зацепиться за металлическую раму.

Если в вашем iBook есть Bluetooth, как указано в предыдущем шаге, вам нужно будет продеть антенну через нижнюю прорезь в пластине, прежде чем полностью снять её.

Из-за различий между моделями iBook G4 модем может немного отличаться от показанного. Все последующие шаги применимы к любой версии.

Удалите два крестообразных винта в углах модема.

Поднимите модем и экран защиты модема снизу.

Отключите кабель RJ-11 от верхней части модема.

При установке модема убедитесь, что кабели микрофона и данных дисплея проложены под местом установки модема.

Переверните компьютер.

Отключите кабель инвертора от логической платы и выведите его из металлической рамы, при необходимости удалив ленту.

Переверните компьютер обратно.

Кабель, который вы сейчас собираетесь снять, очень хрупкий — не тяните напрямую за провода. Попробуйте поддеть сам разъём, используя лопаточку или маленькую плоскую отвертку при необходимости.

Отключите кабель микрофона в передней части компьютера, между левой стороной жёсткого диска и металлической рамой.

Используйте чёрную пластиковую петлю, чтобы отсоединить кабель данных дисплея от логической платы.

Выведите кабели микрофона и данных дисплея из металлической рамы, при необходимости удалив ленту.

Выведите кабель антенны AirPort из металлической рамы, при необходимости удалив ленту.

Поддерживая дисплей одной рукой, удалите по одному крестообразному винту с каждой стороны шарнира (всего два винта).

Винты вкручиваются во внешние отверстия с каждой стороны (в правильном отверстии видны резьбовые канавки).

Поднимите дисплей и наклоните его назад, отведите от двух металлических направляющих, удерживающих петли на месте, и отведите дисплей от себя.

Используйте шестигранную отвертку 1,5 мм, чтобы вынуть по два шестигранных винта с каждой стороны дисплея (всего четыре винта).

Если у вас нет шестигранной отвертки 1,5 мм, эти винты, скорее всего, можно вынуть отверткой T6 Torx. Однако при использовании Torx T6 винты легче срываются.

Слегка раздвиньте заднюю рамку от передней рамки, используя большие пальцы.

Полезно зафиксировать противоположный угол дисплея, чтобы помочь при изгибе задней рамки от дисплея.

Вставьте плоский конец лопатки в зазор между передней и задней рамками.

Поверните лопатку, пока она не станет параллельна передней поверхности дисплея.

Проведите лопаткой по периметру дисплея, чтобы отжать заднюю рамку от фиксирующих защелок.

Снимите заднюю рамку с дисплея.

Удалите легко снимающиеся куски клейкой ленты по периметру дисплея.

Осторожно снимите алюминиевую ленту, закрывающую разъем кабеля передачи данных дисплея.

Удалите одиночный винт, вставленный через кусок экранирующей ленты рядом с нижним краем дисплея.

Используйте кончик лопатки, чтобы снять маленькую шайбу под винтом, который вы только что удалили.

Отклейте алюминиевую/экранирующую ленту от литой алюминиевой рамы петлевого механизма.

Нет необходимости снимать ленту с тонкой стальной крышки ЖК-дисплея.

Удалите по два винта с крестовой шлицем, фиксирующие каждую сторону ЖК-контроля к раме петлевого механизма (всего четыре винта).

Снимите тонкую стальную крышку ЖК-дисплея с самого ЖК-дисплея.

Удалите второй из двух винтов с крестовой шлицем, фиксирующих крышку петли к литой алюминиевой раме петлевого механизма.

Оттяните крышку петлевого механизма от передней части дисплея.

Следите за двумя заглушками, которые закрывают концы крышки петли. Третья фотография показывает их правильную ориентацию на крышке петли.

Удалите куски ленты, закрывающие кабели передачи данных дисплея и микрофона у нижнего края дисплея.

Отключите кабель передачи данных дисплея, потянув его разъем от гнезда на ЖК-дисплее.

Тяните разъем параллельно плоскости ЖК-дисплея.

Снимите кабель передачи данных дисплея с дисплея.

Используйте кончик лопатки, чтобы поднять микрофон из передней рамки.

Выведите кабель микрофона из верхней и боковой части дисплея.

Снимите кабель передачи данных дисплея с дисплея.

Удалите два куска ленты, закрывающие кабели инвертора/AirPort вдоль нижнего края дисплея.

Осторожно отлейте заземляющую шлейф-инвертора от литой алюминиевой рамы петлевого механизма.

Отключите кабель подсветки от инвертора.

Полезно использовать лопатку, чтобы оттолкнуть разъем подсветки от гнезда, пока вы слегка тянете его кабели от инвертора.

Поднимите ЖК-дисплей из сборки дисплея.

Может помочь нажать кнопку освобождения защелки и слегка открыть дисплей, чтобы выдвинуть ЖК-дисплей из сборки.

Удалите одиночный винт с крестовой шлицем, фиксирующий плату герконового выключателя к передней рамке.

Осторожно поднимите плату герконового выключателя с металлической рамы петлевого механизма.

Удалите два винта с крестовой шлицем, фиксирующие правую антенну AirPort к раме петлевого механизма.

Осторожно поднимите правую антенну AirPort с рамы петлевого механизма.

Удалите два винта с крестовой шлицем, фиксирующие левую антенну AirPort к раме петлевого механизма.

Осторожно поднимите левую антенну AirPort с рамы петлевого механизма.

Используйте плоский конец лопатки, чтобы снять антенную плату с передней рамки.

Антенная плата очень тонкая и хрупкая.

Удалите один винт с крестообразным шлицем, фиксирующий переднюю рамку к середине отливной алюминиевой рамы шарнира сцепления.

Осторожно отогните переднюю рамку дисплея от шарниров сцепления и выведите две антенны AirPort из-под рамы шарнира сцепления.

Оттянув кабель инвертора от его разъёма на плате инвертора, используйте наконечник лопатки, чтобы вытолкнуть разъём из гнезда.

Если разъём не поддаётся, вставьте металлическую лопатку или похожий инструмент в зазор между разъёмом и его гнездом и проверните, чтобы разъединить их.

Удалите шесть винтов с крестообразным шлицем, фиксирующих шарниры сцепления к передней рамке дисплея.

Снимите шарниры сцепления с передней рамки дисплея.

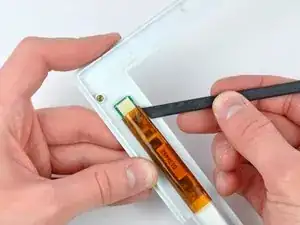

Вставьте плоский конец лопатки между инвертором дисплея и передней рамкой дисплея рядом с центром инвертора.

Проведите лопаткой вдоль длины инвертора дисплея, отделяя его от клея, крепящего к передней рамке дисплея.

Поднимите инвертор из передней рамки дисплея.

Осталась передняя рамка.
