Замена вентилятора iBook G4 14" 933 MHz–1.33 GHz (модель 1.33 GHz)

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Используйте булавку (или любой другой тонкий предмет), чтобы снять три резиновые ножки с нижней крышки.

Удалите три обнаруженных сверху винта с крестообразной шлицевой головкой.

Используйте лопатку или маленькую плоскую отвертку, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Выверните три шестигранных винта с помощью отвертки T8 Torx (или винты с внутренним шестигранником с помощью ключа, если такие используются).

Короткий винт находится в центре компьютера.

Снимите два винта с крестообразной шлицевой головкой по обе стороны от контактов батареи.

Глубоко вдохните. Впереди непростой момент, но нижняя крышка действительно снимается.

Надавите на тонкие кромки нижней крышки вокруг отсека батареи, прогнув их мимо защёлок, затем поднимите, чтобы освободить этот угол нижней крышки.

На стенке отсека батареи есть защёлка, фиксирующая нижнюю крышку. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку защёлки и потяните нижнюю крышку вверх, чтобы освободить её от удерживающих защёлок.

Будьте осторожны, чтобы не сломать эту защёлку!

Проведите лопатку вдоль стыка между нижней и верхней крышками на передней части компьютера, чтобы освободить защёлки. Поднимайте нижнюю крышку и продолжайте пользоваться лопаткой по мере необходимости, пока не услышите три чётких щелчка.

Продолжайте проводить лопатку вокруг переднего правого угла. На стороне с портами есть две защёлки: одна возле переднего угла и одна возле выхода звука.

Над оптическим приводом расположены три защёлки, которые необходимо освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите ею к задней части компьютера, пока не услышите три чётких щелчка.

Когда передняя часть и боковые стороны нижней крышки освобождены, поверните компьютер так, чтобы задняя часть была направлена к вам, и поднимите нижнюю крышку вверх и на себя, пока задние защёлки не выйдут из положения (может помочь лёгкое покачивание крышки вверх-вниз).

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками по обе стороны от контактов батареи.

Удалите следующие 10 винтов с нижнего экрана:

Шесть винтов Phillips 3 мм

Три винта Phillips 7,5 мм

Один винт Phillips 14 мм

Поднимите и снимите нижний экран.

Выверните 4 винта с крестообразной шлицевой головкой, крепящие вентилятор к металлической раме.

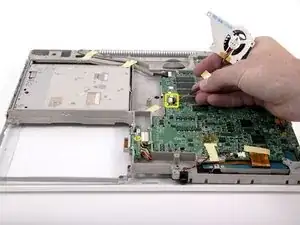

Поднимите вентилятор из отсека и отсоедините его от логической платы, при необходимости удалив фиксирующую ленту.
