Замена платы RJ-11 iBook G4 14" 933 MHz–1.33 GHz

Стандартный разъем телефонной линии для подключения к внутреннему модему 56k.

Шаг 1

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Шаг 2

Поднимите батарею и извлеките её из компьютера.

Шаг 3

Потяните защёлки клавиатуры на себя и поднимите клавиатуру, пока она не освободится.

Если клавиатура не освобождается, используйте маленькую крестовую отвёртку, чтобы повернуть фиксатор клавиатуры на 180 градусов в любом направлении и попробуйте снова. Фиксатор находится между клавишами F5 и F6 и представляет собой прозрачный пластиковый элемент.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Шаг 4

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы её снять.

Отодвиньте проводной зажим от карты AirPort в сторону дисплея, затем поверните его вверх, чтобы освободить от экрана оперативной памяти.

Шаг 5

Возьмитесь за прозрачную пластиковую язычок на карте AirPort и потяните в сторону дисплея.

Шаг 6

Держите карту AirPort одной рукой и другой рукой отсоедините антенный кабель.

Шаг 7

Снимите четыре серебристых винта с крестообразным шлицем, которые закрепляют защитный щит оперативной памяти.

Шаг 8

Возьмитесь за металлический кронштейн сверху защитного щита и потяните вверх, чтобы снять щит.

Шаг 9

Поднимите кабель клавиатуры с логической платы, удерживая кабель как можно ближе к разъему.

Убедитесь, что вы повторно подключили кабель клавиатуры перед установкой защитного щита оперативной памяти.

Шаг 10

Используйте тонкую иглу (или любой удобный предмет), чтобы снять три резиновые ножки с нижнего корпуса.

Шаг 11

Снимите три только что открывшихся винта с крестообразным шлицем.

Шаг 12

Используйте лопатку или маленькую плоскую отвёртку, чтобы поддеть три металлических кольца, содержащих резиновые буферы.

Шаг 13

Снимите три шестигранных винта с помощью отвёртки Torx T8 (или винты с внутренним шестигранником с помощью ключа Allen, если такие используются).

Короткий винт находится в центре компьютера.

Шаг 14

Снимите два винта с крестообразным шлицем по обе стороны от контактов батареи.

Шаг 15

Глубоко вдохните. Впереди трудные моменты, но нижний корпус действительно снимается.

Подожмите тонкие кромки нижнего корпуса вокруг отсека батареи, загнув их за защёлки, затем поднимите, чтобы освободить этот угол нижнего корпуса.

Шаг 16

На стенке отсека батареи есть зазор, фиксирующий нижний корпус. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку этого зазора и потяните нижний корпус вверх, чтобы освободить зазор от защёлок.

Будьте осторожны, чтобы не сломать этот зажим!

Шаг 17

Проведите лопатку вдоль шва между нижним и верхним корпусом на передней части компьютера, чтобы освободить защёлки, удерживающие нижний корпус. Потяните нижний корпус вверх и при необходимости продолжайте использовать лопатку, пока не услышите три чётких щелчка.

Шаг 18

Продолжайте проводить лопатку вокруг переднего правого угла. На стороне с портами есть две защёлки: одна возле переднего угла и одна возле порта вывода звука.

Шаг 19

Над оптическим приводом находятся три защёлки, которые необходимо освободить, прежде чем снять нижний корпус. Вставьте лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три чётких щелчка.

Шаг 20

Когда передняя и боковые части нижнего корпуса освободятся, поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не выйдут из зацепления (может помочь покачивание корпуса вверх и вниз).

Шаг 21

Снимите маленькие смазанные пружины с белыми пластиковыми крышками с обеих сторон контактов батареи.

Шаг 22

Снимите следующие 10 винтов с нижнего щита:

Шесть винтов 3 мм с крестообразным шлицем

Три винта 7,5 мм с крестообразным шлицем

Один винт 14 мм с крестообразным шлицем

Шаг 23

Снимите нижний щит.

Шаг 24

Снимите один винт с крестообразным шлицем, фиксирующий плату питания DC-In.

Шаг 25

Отключите кабель питания DC-In от логической платы.

Шаг 26

Освободите кабель от оптического привода, при необходимости удаляя ленту, и выведите плату питания (DC-In) из её отсека под углом.

Шаг 27

Удалите следующие 11 винтов с нижней части компьютера:

Три филипс-винта 3 мм вокруг отсека батареи. (В некоторых моделях может быть только два винта.)

Три филипс-винта 4,5 мм вдоль лицевой панели оптического привода. (магнитная отвертка поможет вынуть эти винты)

Один филипс-винт 11 мм в нижнем правом углу. (если имеется)

Четыре филипс-винта 14,5 мм.

Шаг 28

Рекомендуем с этого момента размещать компьютер на мягкой ткани, чтобы не повредить плату логики.

Переверните компьютер и откройте его.

Снимите 2 филипс-винта (3 мм) с краёв зоны клавиатуры.

Удалите филипс-винт 4 мм из нижнего левого угла.

Шаг 29

Прежде чем снимать верхний корпус, необходимо отключить разъём трекпада, синий и белый кабели питания и кабель динамика, как показано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните за кабель напрямую — используйте лопатку, чтобы поддеть сам разъём.

Поднимите верхний корпус и с помощью лопатки или пальца отключите разъём трекпада, скрытый под белой пластиковой шторкой. Из‑за различий моделей ваш разъём трекпада может отличаться от показанного на фото.

Шаг 30

Осторожно приподнимите верхний корпус примерно на полдюйма и сдвиньте его, чтобы получить доступ к кабелям питания и динамика.

Шаг 31

Разъёмы на концах кабелей очень плотно закреплены в гнёздах на материнской плате. Прямое тяние за кабель может оторвать кабель от его разъёма или вырвать гнездо с платы.

Поднимите верхний корпус достаточно, чтобы отключить синий и белый кабели питания от материнской платы. С помощью ногтей или стоматологической Лопатки аккуратно подденьте разъём и вытащите его из гнезда. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Шаг 32

Осторожно отключите многопроводный кабель динамика от материнской платы. Как и прежде, убедитесь, что тянете только за разъём, а не за гнездо.

Шаг 33

В некоторых моделях винт, выделенный оранжевым кругом, может отсутствовать.

Удалите следующие 16 винтов:

Тринадцать филипс-винтов 3 мм.

Один филипс-винт 3 мм. (фактический винт отсутствует на изображении)

Два филипс-винта 4 мм.

Обязательно пропустите винт рядом с левым шарниром через петлю кабеля данных дисплея, закрепляя кабель на верхнем корпусе.

На фото отсутствует антена Bluetooth, которая есть в некоторых iBook. Она расположена в верхнем правом углу отсека батареи, прямо над винтом 4 мм. На фото видна скоба для антенны — это две отверстия в форме буквы I прямо над винтом 4 мм, которые нужно удалить на этом шаге. Чтобы снять антенну, сдвиньте её в сторону ЖК‑экрана и наклоните вертикально назад к себе.

Шаг 34

Поднимите верхний щит с правой стороны, обращая внимание на верхний левый угол, который может зацепиться за металлический каркас.

Если в вашем iBook есть Bluetooth, как описано в предыдущем шаге, вам потребуется протянуть антенну через нижнее отверстие в форме буквы I в щите перед полным снятием щита.

Шаг 35

Снимите два филипс-винта, фиксирующие белые пластиковые защёлки лицевой панели ввода/вывода к металлическому каркасу.

Более длинный винт вкручивается в более длинную защёлку, ближе к дисплею.

Шаг 36

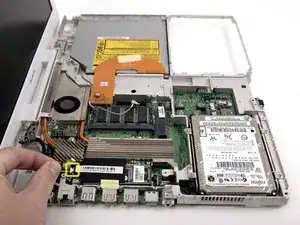

Поднимите левую сторону компьютера и сдвиньте лицевую панель ввода/вывода в сторону.

Шаг 37

Отключите RJ-11 кабель от модема.

Шаг 38

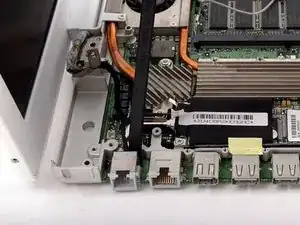

Вставьте лопатку между платой RJ-11 и металлическим каркасом и сдвиньте плату в сторону от материнской платы.

Заключение

Для сборки устройства следуйте инструкциям в обратном порядке.

Перевод руководства с ifixit.com
