Замена аудиоразъемов iMac Intel 21,5" EMC 2428

Перед началом отключите iMac от сети и положите его на мягкую поверхность, как показано.

Прикрепите по одной присоске возле каждого из двух верхних углов стеклянной панели.

Чтобы установить присоски, которые мы продаём, сначала разместите присоску так, чтобы подвижная ручка была параллельна лицевой стороне стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную ручку, пока она не станет параллельна другой ручке.

Если присоски не приклеиваются, попробуйте очистить стеклянную панель и присоску мягким растворителем.

Аккуратно приподнимите стеклянную панель перпендикулярно лицевой стороне ЖК-дисплея настолько, чтобы она освободила стальные монтажные штифты, прикреплённые к нижней стороне верхнего края стеклянной панели.

Оттяните стеклянную панель от нижнего края iMac и аккуратно отложите в сторону.

При обратной установке обязательно тщательно очистите внутреннюю поверхность стеклянной панели и экран ЖК-дисплея, так как пыль или отпечатки пальцев, оставшиеся внутри, будут заметны при включённом устройстве.

Удалите восемь винтов T10 длиной 8 мм, удерживающих дисплей в корпусе.

Последние две фотографии — крупные планы каждой стороны дисплея.

Незначительно приподнимите верхний край дисплея, чтобы вынуть его из корпуса.

Не поднимайте слишком сильно. К плате логики идут несколько кабелей, подключённых к дисплею. Скручивание или вытягивание узла дисплея с подключёнными кабелями повредит iMac.

Выньте разъём кабеля вертикальной синхронизации из его гнезда на плате драйвера светодиодов в верхнем левом углу iMac.

Поверните дисплей наружу из корпуса настолько, чтобы отсоединить кабель питания подсветки светодиодов от платы драйвера светодиодов.

Отсоедините кабель питания подсветки, нажав на фиксатор и одновременно потянув разъём от гнезда (в направлении нижнего края iMac).

Возьмитесь за пластиковую вытяжную бирку, закреплённую на замке кабеля данных дисплея, и поверните её вверх.

Вытяните кабель данных дисплея прямо из его гнезда на плате логики.

Не поднимайте кабель данных дисплея, так как его разъём очень хрупкий. Тяните кабель параллельно лицевой стороне платы логики.

Отсоедините разъём кабеля термодатчика ЖК-дисплея от его гнезда на плате логики.

Осторожно подтяните дисплей к верхнему краю iMac и выньте его из корпуса, следя за тем, чтобы кабели не зацепились.

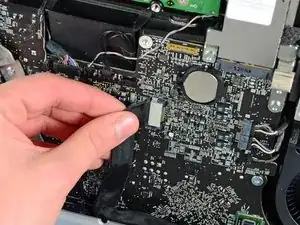

Отсоедините кабель аудиопортов, потянув его разъём влево, в сторону левой стороны iMac.

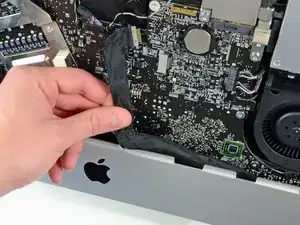

Отклейте кабель аудиопортов от лицевой стороны платы логики.

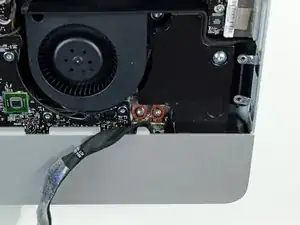

Удалите два винта T10 длиной 5 мм, которые крепят аудиоразъёмы к корпусу.

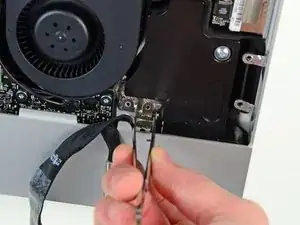

Выньте аудиоразъёмы из корпуса.

Пара пинцетов поможет установить разъёмы обратно. Сначала вставьте нижнюю защёлку в кронштейн корпуса, затем закрепите разъём винтом.

При обратной установке может быть полезно подключить наушники к каждому разъёму перед окончательным затягиванием винтов.
