Замена защёлки DVI в PowerBook G4 Titanium

Найдите защёлку для извлечения аккумулятора на нижней стороне G4.

Сдвиньте защёлку аккумулятора влево и выньте аккумулятор из компьютера.

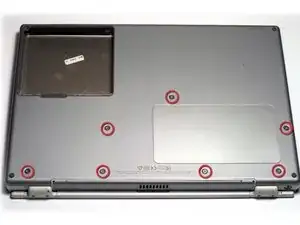

Удалите семь винтов Torx T8 из нижнего корпуса.

Используя большие пальцы, сдвиньте нижний корпус в направлении передней части компьютера.

Нижний корпус может застрять спереди на защёлке чуть выше центра оптического привода. Работайте аккуратно при снятии корпуса, чтобы не сломать тонкую пластиковую планку прямо над приводом.

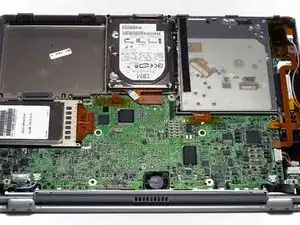

Снимите нижний корпус.

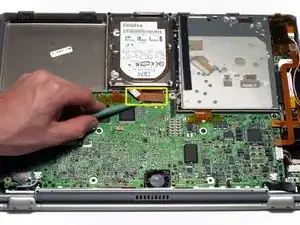

Отсоедините шлейф жёсткого диска от логической платы с помощью лопатки или кончика пальца.

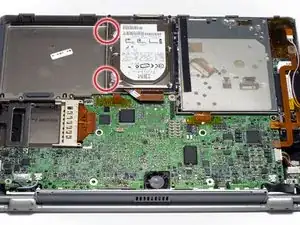

Чтобы освободить жёсткий диск, выверните два винта Torx T8 из правой стенки отсека аккумулятора.

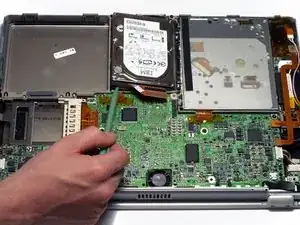

Извлеките жёсткий диск, подняв левый край вверх и вынув его из компьютера.

На винтах жёсткого диска установлены четыре резиновые подкладки. Убедитесь, что эти подкладки вышли вместе с жёстким диском при его извлечении.

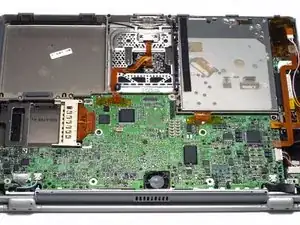

Ваш ноутбук должен выглядеть примерно так.

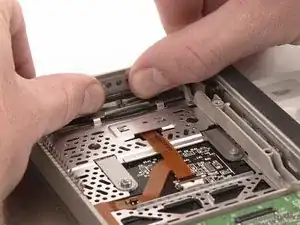

Используйте большие пальцы, чтобы надавить и затем отвести два «пальца» зажимной скобы над фиксирующим стержнем.

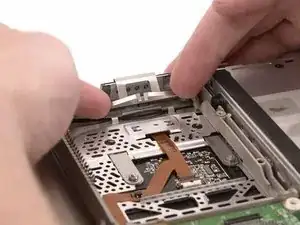

Теперь используйте ногти указательных пальцев, чтобы потянуть за «локти» скобы, вращая её вверх примерно на 90 градусов или до момента выпадения защёлки.

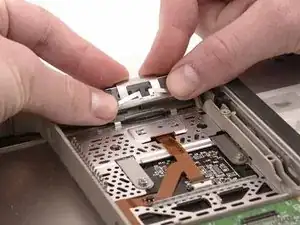

Вставьте новую защёлку, вращая скобу вверх и вдвигая защёлку на место. Затем верните скобу назад, надавливая в месте сгиба скобы вокруг защёлки. Убедитесь, что «пальцы» скобы снова вошли в свои пазы.
