Замена модема в PowerBook G4 Titanium DVI

Найдите рычаг открытия отсека батареи на нижней стороне G4.

Сдвиньте его влево и извлеките батарею из компьютера.

Открутите семь винтов T8 Torx с нижней крышки.

С помощью больших пальцев сдвиньте нижнюю крышку вперёд.

Нижняя крышка может застревать спереди на выступе чуть выше центра оптического привода. Будьте осторожны при снятии крышки — можно сломать тонкую полоску пластика над приводом.

Снимите нижнюю крышку.

Крепко возьмитесь за пластиковую метку, прикреплённую к плате Airport, и потяните вверх и влево.

Отсоедините кабель антенны от левой стороны платы Airport.

Отключите ленточный кабель жёсткого диска от материнской платы с помощью лопатки или кончика пальца.

Чтобы освободить жёсткий диск, открутите два винта T8 Torx со стенки отсека батареи справа.

Извлеките жёсткий диск, приподняв левый край вверх и наружу.

На винтах жёсткого диска находятся четыре резиновых амортизатора. Убедитесь, что они выходят вместе с диском при извлечении.

Ваш ноутбук должен выглядеть примерно так.

Отключите и извлеките показанный оранжевый ленточный кабель.

Отключите розовый и белый кабель инвертора от платы инвертора.

Вокруг инвертора экрана установлено оранжевое пластиковое защитное покрытие, похожее на ленту, используемую в других местах компьютера. Не снимайте это покрытие с инвертора.

Открутите два серебристых винта T8 Torx с чёрной пластиковой планки.

Извлеките чёрную пластиковую планку.

Сборка будет намного проще, если Вы установите жёсткий диск перед тем, как вернуть планку на место.

Отключите два оранжевых разъёма от материнской платы, при необходимости удалив ленту.

Поднимите привод с правой стороны, чтобы получить доступ и отключить кабель модема и кабель инвертора.

Извлеките привод, приподняв правый край вверх и наружу.

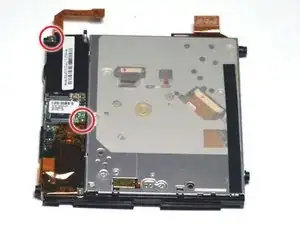

Открутите два винта T6 Torx от модема.

Снимите модем с оптического привода, аккуратно протянув оранжевый ленточный кабель через прорезь в креплении привода.
