Замена инвертора DVI в PowerBook G4 Titanium

Найдите защёлку для извлечения аккумулятора на нижней стороне G4.

Сдвиньте защёлку извлечения аккумулятора влево и поднимите аккумулятор из компьютера.

Удалите семь винтов Torx T8 с нижнего корпуса.

Используя большие пальцы, сдвиньте нижний корпус к передней части компьютера.

Нижний корпус может застревать спереди на защёлке прямо над центром оптического привода. Работайте аккуратно, когда снимаете корпус, чтобы не сломать тонкую полоску пластика прямо над приводом.

Снимите нижний корпус.

Отключите ленточный кабель жёсткого диска от логической платы с помощью лопатки или кончика пальца.

Чтобы освободить жёсткий диск, снимите два винта Torx T8 с правой стенки отсека аккумулятора.

Снимите жёсткий диск, приподняв левую кромку и вынув его из компьютера.

На винтах жёсткого диска установлены четыре резиновые прокладки. Убедитесь, что эти прокладки выходят вместе с жёстким диском при его снятии.

Ваш ноутбук должен выглядеть приблизительно так.

Отключите и снимите указанный оранжевый ленточный кабель.

Отключите розовый и белый кабели инвертора от платки инвертора.

У инвертора дисплея есть оранжевая пластиковая изоляция, которая выглядит похоже на ленту, используемую в других местах внутри компьютера. Не снимайте изоляцию с инвертора.

Снимите два серебристых винта Torx T8 с чёрной пластиковой планки.

Поднимите чёрную пластиковую планку и извлеките её.

Сборка будет значительно проще, если вы заново установите жёсткий диск до возвращения чёрной планки на место.

Отключите два оранжевых разъёма от логической платы, при необходимости сняв ленту.

Приподнимите накопитель с правой стороны, чтобы получить доступ и отключить кабель модема и кабель инвертора.

Снимите накопитель, приподняв правую кромку и вынув его из компьютера.

Снимите два винта Torx T6 с модема.

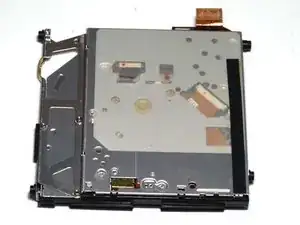

Снимите модем с оптического привода, аккуратно проводя оранжевый ленточный кабель через отверстие в креплении привода.

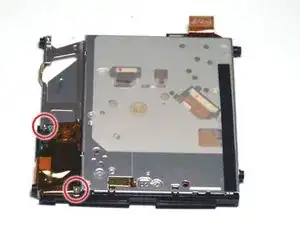

Снимите два винта Torx T6 с платы инвертора.

Снимите плату инвертора с оптического привода.

Ваш ноутбук должен выглядеть приблизительно так.
