Замена оптического привода PowerBook G4 Titanium DVI

Найдите рычаг отсоединения аккумулятора на нижней стороне G4.

Сдвиньте рычаг отсоединения аккумулятора влево и извлеките аккумулятор из компьютера.

Выкрутите семь винтов T8 Torx с нижней крышки.

С помощью больших пальцев сдвиньте нижнюю крышку вперёд, в сторону передней части компьютера.

Нижняя крышка может зацепиться спереди за выступ, расположенный прямо над центром оптического привода. Будьте осторожны при снятии крышки: можно сломать тонкую полоску пластика, расположенную непосредственно над приводом.

Снимите нижнюю крышку.

Отключите ленточный кабель жёсткого диска от системной платы с помощью лопатки или кончика пальца.

Чтобы освободить жёсткий диск, выкрутите два винта T8 Torx со стенки справа от отсека аккумулятора.

Извлеките жёсткий диск, приподняв его левый край вверх и в сторону от компьютера.

На винтах жёсткого диска находятся четыре резиновые проставки. Убедитесь, что они выходят вместе с диском при его извлечении.

Ваш ноутбук должен выглядеть примерно так.

Отсоедините и снимите указанный оранжевый ленточный кабель.

Отключите розовый и белый кабели инвертора от платы инвертора.

Плата инвертора дисплея окружена оранжевой пластиковой защитой, которая внешне похожа на изоленту, применяемую в других частях компьютера. Не снимайте защиту с инвертора.

Выкрутите два серебряных винта T8 Torx из чёрной пластиковой планки.

Извлеките чёрную пластиковую планку.

Сборка будет намного проще, если Вы установите жёсткий диск до того, как вернёте чёрную планку на место.

Отсоедините два оранжевых разъёма от системной платы, при необходимости сняв ленту.

Приподнимите привод с правой стороны, чтобы получить доступ и отключить кабель модема и кабель инвертора.

Извлеките привод, приподняв его правый край вверх и в сторону от компьютера.

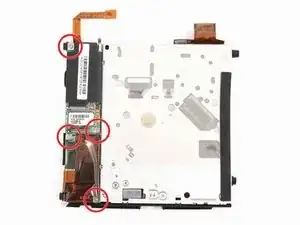

Выкрутите четыре винта T6 Torx, крепящих платы модема и инвертора к оптическому приводу.

Снимите плату инвертора с оптического привода.

Снимите модем с оптического привода, осторожно протянув оранжевый кабель через металлическое крепёжное кольцо.

Отключите оранжевый ленточный кабель оптического привода сзади привода.

Если на новом оптическом приводе уже установлены кронштейн и лицевая панель, подходящие к Вашей модели, то можно считать, что работа завершена.

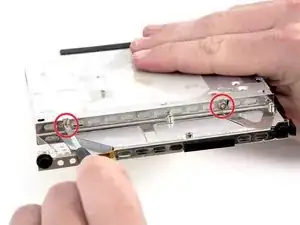

Выкрутите два винта Phillips с той стороны, где установлена более длинная проставка.

Снимите кронштейн с оптического привода.

Выкрутите два винта Phillips с другой стороны оптического привода.

Снимите кронштейн с оптического привода.

В зависимости от модели нового привода, лицевая панель со старого привода может не подойти к новому. Строго говоря, панель не является обязательной, и привод, скорее всего, будет нормально работать и без неё. Однако при возможности её следует переставить, чтобы обеспечить правильное совмещение с корпусом.

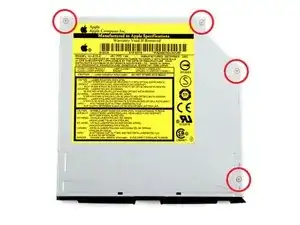

Выкрутите четыре винта Phillips #00 с верхней стороны оптического привода.

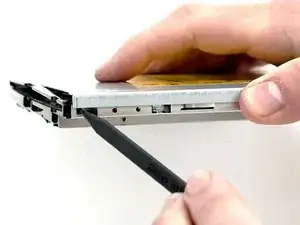

Приподнимите более тонкий край оптического привода, чтобы добраться до вогнутой чёрной защёлки и нажать на неё лопаткой.

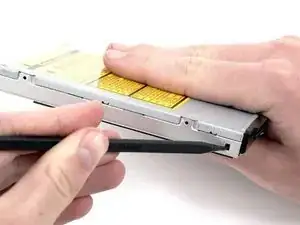

Нажмите и отожмите лопаткой две чёрные защёлки, расположенные сверху оптического привода прямо над лицевой панелью.

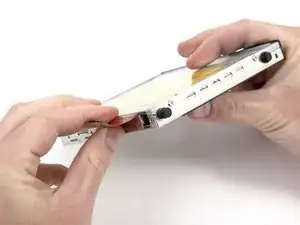

Нажмите и отожмите лопаткой чёрную защёлку на левой стороне оптического привода.

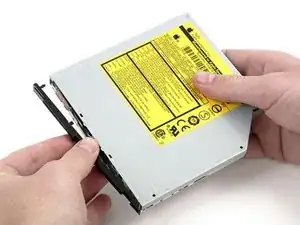

Осторожно снимите лицевую панель с оптического привода, следя за двумя пластиковыми выступами на нижней стороне, которые могут зацепиться.

Если у Вас застрял в оптическом приводе компакт-диск или любой другой предмет, воспользуйтесь нашей инструкцией по ремонту оптических приводов.
