Замена верхней крышки PowerBook G4 Titanium DVI

Найдите защёлку батареи на нижней стороне G4.

Сдвиньте защёлку батареи влево и выньте батарею из компьютера.

Поверните фиксирующий винт клавиатуры, расположенный в центре клавиатуры, так, чтобы он был параллелен клавише пробела. Половина оборота от параллельного положения до параллельного разблокирует её. Ещё половина оборота снова заблокирует её.

Потяните защёлки освобождения клавиатуры к себе и приподнимите клавиатуру, пока она не отпустится.

Разверните клавиатуру лицевой стороной вниз на области трекпада.

Отключите разъём клавиатуры от логической платы.

Ваш ноутбук должен выглядеть примерно так.

Освободите защёлки по обеим сторонам модуля ОЗУ одновременно. Эти защёлки фиксируют модуль на месте, и при их отпускании модуль «выпрыгнет».

Выньте модуль ОЗУ.

Повторите процедуру, если установлен второй модуль ОЗУ.

Удалите семь винтов T8 Torx из нижней крышки.

Сдвиньте нижнюю крышку к передней части компьютера, используя большие пальцы.

Нижняя крышка может застрять впереди на защёлке прямо над центром оптического привода. Будьте осторожны при снятии крышки, чтобы не сломать тонкую пластиковую полоску прямо над приводом.

Снимите нижнюю крышку.

Крепко возьмитесь за пластиковую защёлку, прикреплённую к карте Airport, и потяните вверх и влево.

Отключите антенный кабель от левой стороны карты Airport.

Отключите ленточный кабель жёсткого диска от логической платы с помощью лопатки или кончиком пальца.

Чтобы освободить жёсткий диск, удалите два винта T8 Torx с правой стенки отсека для батареи.

Выньте жёсткий диск, приподняв левый край и вытащив его из компьютера.

На винты жёсткого диска надеты четыре резиновых буфера. Убедитесь, что эти буферы вытащились вместе с диском.

Ваш ноутбук должен выглядеть примерно так.

Отключите и снимите указанный оранжевый ленточный кабель.

Отключите розовый и белый кабели инвертора от платы инвертора.

Инвертор дисплея имеет оранжевую пластиковую оболочку, которая похожа на ленту, используемую в других местах внутри компьютера. Не снимайте оболочку с инвертора.

Снимите два серебристых винта T8 Torx с чёрной пластиковой планки.

Поднимите чёрную пластиковой планку и выньте её.

При сборке будет значительно проще, если вы установите жёсткий диск на место до возвращения чёрной планки на место.

Отключите два оранжевых разъёма от логической платы, при необходимости удалив ленту.

Поднимите привод с правой стороны, чтобы получить доступ и отключить кабель модема и кабель инвертора.

Снимите привод, подняв правый край и вытащив его из компьютера.

Отключите крупный разъём питания DC-In от правой стороны логической платы.

Удалите два винта T6 Torx с платы DC-In.

Поднимите плату DC-In из компьютера, потянув вверх и от себя.

Если у вас нет компьютера с частотой 667 МГц, в этом месте находится вентилятор, что затрудняет снятие платы DC-In.

Если вентилятор присутствует, поверните плату DC-In слегка по часовой стрелке, прежде чем осторожно вынуть её под небольшим углом, чтобы обойти хомут вентилятора сверху.

Перед продолжением положите мягкую ткань на рабочую поверхность, чтобы положить на неё компьютер. Переверните G4 и положите его на ткань.

Отключите четыре указанных разъёма от логической платы.

Крупный многокрасочный кабель может быть трудно освободить.

Верхний центральный кабель может не требоваться отключать для снятия платы фильтра модема. Он подключается к вентилятору логической платы непосредственно слева от него, который сам прикреплён к логической плате.

Удалите винт T8 Torx рядом с тепловой трубкой.

Отключите два разъёма от платы фильтра модема.

Непосредственно справа от платы фильтра модема радиатор имеет два ряда по пять рёбер с двойным промежутком между ними. В этот промежуток должна помещаться серая и чёрная витая проволока, чтобы обеспечить плотную посадку.

Выверните винт Torx T6, крепящий плату фильтра модема.

Снимите плату фильтра модема с компьютера, потянув вверх и вправо.

Есть небольшой пластиковый штифт, который удерживает плату фильтра модема на месте. Его необходимо освободить, чтобы извлечь плату фильтра модема из компьютера.

Переверните G4.

Выверните семь винтов Torx T8, крепящих плату логики.

Пять чёрных винтов находятся с правой стороны платы логики, большой серебристый винт — вверху, а маленький серебристый винт расположен слева.

Отключите 5 указанных разъёмов от платы логики, при необходимости удаляя ленты.

Совет при сборке: Повторная установка платы логики будет значительно проще, если вы закрепите эти пять разъёмов лентой каптон до установки платы на место.

Предупреждение: При приклеивании разъёмов используйте только ленту с очень слабым клеем (например, каптон). Даже электрическая лента может содрать краску с петель при удалении.

Осторожно приподнимите плату логики и отведите её от себя.

Этот шаг требует некоторого усилия, но если плата логики не поддаётся, убедитесь, что вы удалили все необходимые винты и разъёмы. Прогрев радиатора термовоздушной пушкой или феном поможет освободить плату логики.

На моделях G4 с частотой 800 МГц и выше перед тем, как полностью снять плату, необходимо отключить кабель вентилятора от платы логики.

Ваш ноутбук должен выглядеть примерно так.

Выверните два винта Torx T8, удерживающие каркас PC Card.

Снимите шестигранную гайку 4 мм с каркаса PC Card.

Снимите каркас PC Card, потянув его вправо и слегка провернув к себе.

Снимите вентилятор или заглушку с компьютера.

Если у вас компьютер с частотой 667 МГц, в этом месте нет вентилятора — установлен заглушающий кронштейн.

Неправильное выполнение следующих шагов может легко повредить дисплей и сделать его непригодным для работы. Многоцветный кабель данных дисплея особенно хрупок.

Выверните четыре чёрных винта Torx T8 из пластикового каркаса.

Переверните G4.

Выверните пять серебристых винтов Torx T8 из металлического каркаса.

Переверните G4.

Схватитесь за пластиковый каркас и потяните прямо вверх.

Отключите и снимите розовый и белый кабели инвертора, при необходимости удаляя ленту.

Отключите аудиоразъёмный кабель с правой стороны компьютера.

Установите дисплей приблизительно под углом 45 градусов и положите компьютер на мягкую ткань задней панелью разъёмов вверх.

Выверните по два винта Torx T8 с каждой крышки шарнира.

Закройте дисплей и снимите обе крышки шарниров. Если крышки не снимаются легко, можно воспользоваться неметаллической плоской отвёрткой.

Откройте крышку задних портов и выверните четыре винта Torx T6.

Верхний винт с каждой стороны закрепляет малый металлический кронштейн. При сборке не забудьте вернуть эту деталь на место.

Откройте дисплей под углом 90 градусов. Положите трекпад лицевой стороной вниз на рабочую поверхность и дайте дисплею свисать с края. По возможности отрегулируйте высоту стула или рабочего стола так, чтобы дисплей опирался на ваши ноги, а трекпад лежал ровно на поверхности.

Выверните четыре винта Torx T8, крепящие дисплей к трекпаду. Винт, ближайший к кабелю данных дисплея, имеет коническую головку.

Возьмите теплообменник за металл и потяните вверх и от себя. Возможно, потребуется сдвинуть кабель инвертора с правой стороны компьютера, чтобы повернуть теплообменник.

Поднимите металлические скобы по обеим сторонам верхнего корпуса.

Осторожно проденьте кабель инвертора с правой стороны через вырез в верхнем корпусе.

Осторожно проденьте кабели дисплея и подсветки по отдельности через вырез в верхнем корпусе. Будьте очень осторожны с кабелем дисплея, он легко повреждается.

Снимите сборку дисплея.

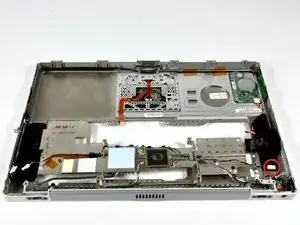

Выровняйте теплообменник с верхним корпусом. Подключите аудиоразъёмный кабель справа к верхнему корпусу.

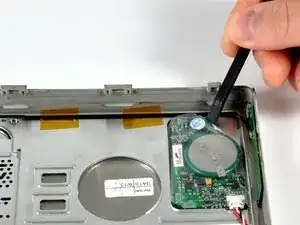

Используйте лопатку, чтобы поддеть батарею PRAM и вынуть её из посадочного места в верхней крышке. Следите, чтобы при поддевании батарея PRAM не была сильно согнута.

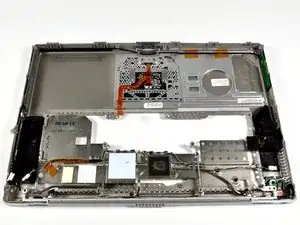

Ваша верхняя крышка должна выглядеть примерно так.
