Замена вентилятора MacBook Air 11" Late 2010

Перед началом закройте компьютер и положите его на мягкую поверхность лицевой стороной вниз.

Снимите следующие десять винтов:

Два 8 мм винта Pentalobe с 5 лопастями

Восемь 2,5 мм винтов Pentalobe с 5 лопастями

Специальная отвертка, необходимая для снятия восьми винтов Pentalobe с 5 лопастями, доступна здесь.

Зажмите пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы защёлкнуть нижнюю крышку и снять её с Air.

Снимите нижнюю крышку и отложите её в сторону.

На этом шаге вы отключите аккумулятор, чтобы избежать короткого замыкания компонентов при ремонте.

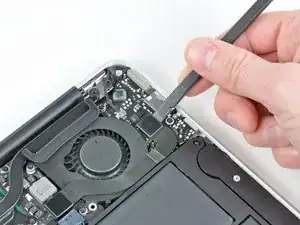

Используйте плоский конец лопатки, чтобы поддеть обе короткие стороны разъёма аккумулятора и приподнять их вверх, отключая разъём от гнезда на плате.

Слегка отогните кабель аккумулятора от платы, чтобы разъём случайно не коснулся своего гнезда.

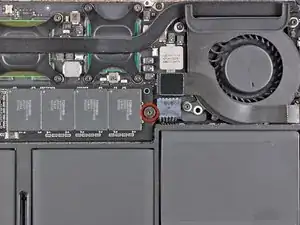

Снимите один 2,9 мм винт T5 Torx, фиксирующий твердотельный накопитель (SSD) к плате.

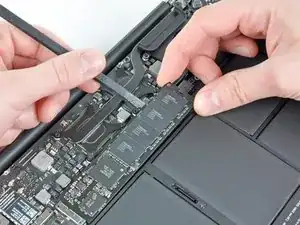

Используйте лопатку, чтобы приподнять свободный конец SSD настолько, чтобы ухватить его другой рукой.

Не поднимайте конец SSD чрезмерно.

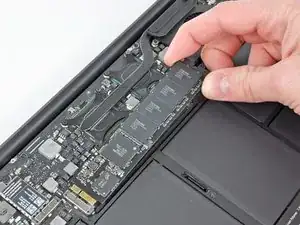

Вытащите накопитель прямо из его гнезда и извлеките его с платы.

При повторной установке SSD убедитесь, что он полностью вставлен в гнездо, прежде чем закручивать фиксирующий винт.

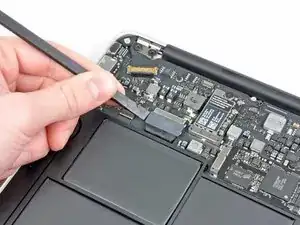

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля платы ввода-вывода и приподнять его из гнезда на плате ввода-вывода.

Следующий разъём имеет особенно глубокое гнездо. Будьте осторожны при его отсоединении.

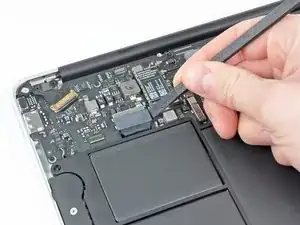

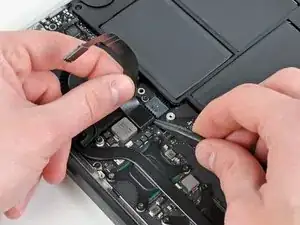

Легко потянув кабель платы ввода-вывода вверх возле места подключения к логической плате, используйте кончик лопатки, чтобы поочерёдно поддевать стороны разъёма и помочь "вывести" его из гнезда.

Снимите кабель платы ввода-вывода.

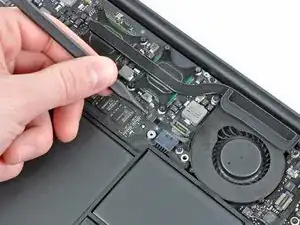

Используйте кончик лопатки, чтобы аккуратно перевернуть фиксирующую защёлку на ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы поддеваете подвижную фиксирующую защёлку, не сам разъём.

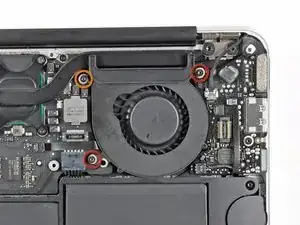

Снимите следующие три винта, крепящие вентилятор к верхней крышке:

Два 5,2 мм винта T5 Torx

Один 3,6 мм винт T5 Torx

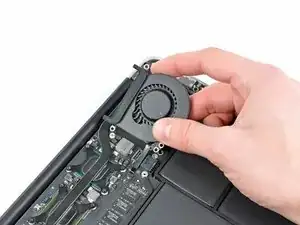

Поднимите вентилятор из верхней крышки и аккуратно вытяните ленту кабеля вентилятора из её разъёма при извлечении вентилятора из Air.
