Замена платы ввода-вывода MacBook Air 11" Late 2010

Используйте это руководство для замены платы ввода-вывода при неисправном разъёме для наушников, левом USB-порту или разъёме питания MagSafe.

Шаг 1

Перед началом закройте компьютер и положите его экраном вниз на мягкую поверхность.

Снимите следующие десять винтов:

Два пентагранных винта 5-point Pentalobe, 8 мм

Восемь пентагранных винтов 5-point Pentalobe, 2,5 мм

Специальная отвертка, необходимая для снятия восьми пентагранных винтов, доступна здесь.

Шаг 2

Заставьте пальцы войти между дисплеем и нижней крышкой и потяните вверх, чтобы защёлкнуть нижнюю крышку с Air.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

На этом шаге вы отключите аккумулятор, чтобы избежать короткого замыкания компонентов во время обслуживания.

Используйте плоский конец лопатки, чтобы поддеть обе короткие стороны разъёма аккумулятора вверх и отсоединить его от гнезда на плате логики.

Слегка отогните кабель аккумулятора от платы логики, чтобы разъём случайно не контактировал с гнездом.

Шаг 4

Снимите один винт Torx T5, 2,9 мм, который фиксирует SSD на плате логики.

Шаг 5

Используйте лопатку, чтобы приподнять свободный конец SSD настолько, чтобы вы могли схватить его другой рукой.

Не приподнимайте конец SSD чрезмерно.

Вытяните накопитель прямо из его гнезда и удалите его с платы логики.

При повторной установке SSD убедитесь, что он правильно сидит на месте, прежде чем устанавливать фиксирующий винт.

Шаг 6

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля платы ввода-вывода и вывести его вверх из гнезда на плате ввода-вывода.

Шаг 7

Следующий разъём имеет особенно глубокое гнездо. Работайте аккуратно при его отсоединении.

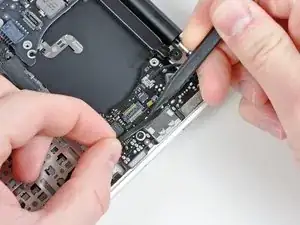

Аккуратно тяните кабель платы ввода-вывода вверх вблизи соединения с платой логики и используйте кончик лопатки, чтобы поочерёдно поддевать стороны разъёма, помогая «вывести» его из гнезда.

Снимите кабель платы ввода-вывода.

Шаг 8

Используйте кончик лопатки, чтобы аккуратно отогнуть фиксирующую защёлку ZIF-разъёма кабеля вентилятора.

Убедитесь, что вы поддевате откидную защёлку, а не сам разъём.

Шаг 9

Снимите следующие три винта, фиксирующие вентилятор к верхней крышке:

Два винта Torx T5, 5,2 мм

Один винт Torx T5, 3,6 мм

Шаг 10

Поднимите вентилятор из верхней крышки и аккуратно выведите шлейф вентилятора из его гнезда при снятии с Air.

Шаг 11

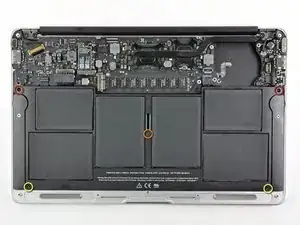

Снимите следующие пять винтов, фиксирующих аккумулятор к верхней крышке:

Два винта Torx T5, 5,2 мм

Один винт Torx T5, 6 мм

Два винта Torx T5, 2,6 мм

Шаг 12

Не прикасайтесь и не сжимайте шесть литий-полимерных элементов при обращении с аккумулятором.

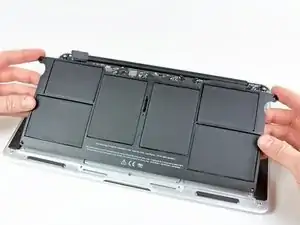

Поднимите аккумулятор за край, ближайший к плате логики, и извлеките его из верхней крышки.

Шаг 13

Отсоедините плату ввода-вывода, потянув кабель питания от его гнезда на плате логики.

Тяните кабель параллельно поверхности платы логики в сторону переднего края Air.

Шаг 14

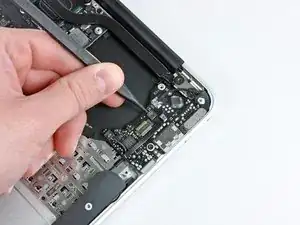

Используйте кончик лопатки, чтобы аккуратно отогнуть фиксирующую защёлку ZIF-разъёма кабеля микрофона.

Убедитесь, что вы поддевате фиксирующую защёлку, а не сам разъём.

Вытяните шлейф микрофона прямо из его гнезда.

Шаг 15

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля левого динамика вверх и вывести его из гнезда на плате ввода-вывода.

Подденьте снизу, под проводами.

Шаг 16

Потяните шлейф камеры параллельно поверхности платы ввода-вывода в сторону заднего края Air, чтобы отсоединить его от гнезда.

Не тяните этот кабель вверх при отсоединении — его гнездо может отломиться от платы логики.

Шаг 17

Снимите маленькую резиновую прокладку из угла верхней крышки, ближайшего к плате ввода-вывода.

Шаг 18

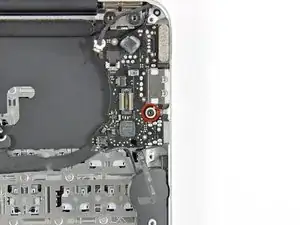

Снимите один винт Torx T5, 3,6 мм, фиксирующий плату ввода-вывода к верхней крышке.

Шаг 19

Аккуратно приподнимите плату ввода-вывода за край, ближайший к плате логики, и извлеките её из верхней крышки.

Заключение

Для обратной сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
