Замена клавиатуры MacBook Air 11" Late 2010

Перед началом рекомендуется внимательно прочитать всё руководство, чтобы получить полное представление о предстоящих операциях.

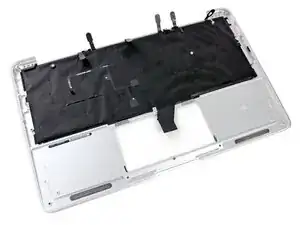

Мы начинаем с позиции, когда верхняя часть корпуса со всеми компонентами уже снята, за исключением микрофона, подсветки и клавиатуры. Теперь можно приступать к их демонтажу, установке новой клавиатуры и, при необходимости, новой подсветки.

По желанию можно полностью снять дисплей и ремни, соединяющие антенные кабели с корпусом, но вернуть их на место бывает довольно сложно. Если оставить их, придётся постоянно держать дисплей открытым и откинутым в сторону рабочей зоны. В этом руководстве я полностью снял дисплей, но ремни оставил.

По желанию можно снять трекпад, но это не обязательно — я всегда оставлял его на месте без проблем.

Необходимо аккуратно снять подсветку, чтобы не повредить её; если вы заменяете этот элемент, можно просто оторвать его.

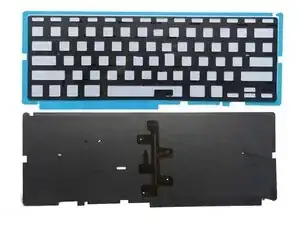

Подсветка состоит из трёх слоёв: очень хрупкого покрывающего слоя подсветки, прозрачного пластикового слоя и очень хрупкого шаблона раскладки клавиатуры. Мы НЕ должны вносить повреждения в эти элементы, если планируем использовать их повторно, поэтому нужна предельная осторожность. Слои склеены между собой, но при аккуратном обращении их можно разделить.

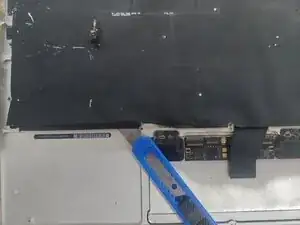

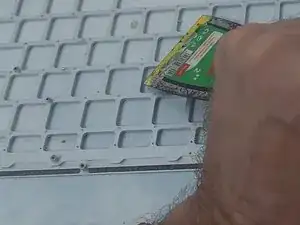

Используя острый небольшой нож для поделок или аналогичный инструмент, очень осторожно приподнимите край подсветки, проведя лезвием под местом нахождения клея, чтобы не порвать этот крайне хрупкий элемент.

Некоторые предлагают использовать термофен, но это, скорее всего, деформирует подсветку от нагрева и сделает её непригодной.

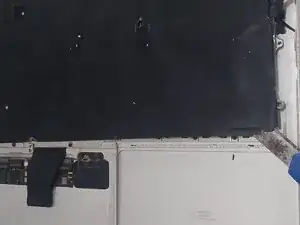

Когда получится приподнять участок достаточного размера, очень аккуратно оттяните подсветку, следя, чтобы не порвать её. Можно использовать прочность средней пластиковой пластины, чтобы помочь приподнять слой. После снятия отложите его в сторону — он потребуется на следующем этапе.

При необходимости можно аккуратно почистить пятна или накопившуюся грязь мягкой щёткой или тканью с небольшим количеством спирта, чтобы подготовить деталь к повторной установке.

После снятия подсветки можно приступать к выкручиванию всех маленьких винтов, расположенных по периметру клавиатуры.

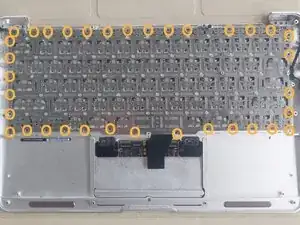

С помощью небольшой крестовой отвёртки открутите и удалите ВСЕ маленькие винты по краям клавиатуры. Всего их 34.

Крайне важно убедиться, что ВСЕ винты удалены, иначе клавиатура не выйдет из корпуса.

Когда все винты удалены, мы почти готовы вытащить клавиатуру. Мы НЕ должны изгибать верхнюю часть корпуса ни в коем случае, поэтому нужно КРЕПКО ВСТАТЬ на кромки, чтобы предотвратить их подъём или смещение, так как это может вызвать изгиб или деформацию корпуса, чего нужно избегать.

СТРОГО рекомендуется надеть прочные толстые перчатки, чтобы сначала приподнять край клавиатуры и аккуратно отогнуть его достаточно, чтобы получить крепкий захват. Края клавиатуры ОЧЕНЬ ОСТРЫЕ и легко разрежут слабые материалы или кожу, поэтому требуется ДОПОЛНИТЕЛЬНАЯ ОСТОРОЖНОСТЬ.

В качестве альтернативы можно использовать старую тряпку или плотную ткань, чтобы защитить руки от возможных серьёзных порезов при снятии клавиатуры.

* Также полезно заранее снять как можно больше колпачков клавиш вместе с креплениями, так как пригодятся запасные детали, особенно если вы часто ремонтируете ноутбуки Apple или если в новой клавиатуре потом отвалится клавиша — при демонтаже крепления и клавиши разлетятся по всей рабочей зоне.

* Можно положить под ноутбук лист бумаги или пластика, чтобы предотвратить царапины, если корпус сдвинется во время сильного отрыва; ткань или тряпка позволят корпусу немного прогнуться и снизят риск деформации при резком вытаскивании клавиатуры.

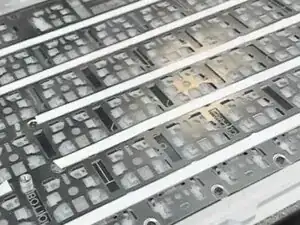

Можно также приклеить малярный скотч по всей задней стороне клавиатуры — это поможет удержать обломки заклёпок, которые оторвутся при вырыве клавиатуры.

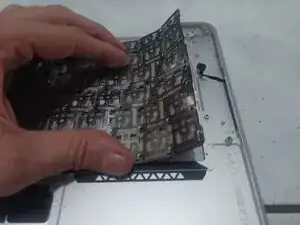

Когда будете готовы, захватите клавиатуру плотно и считайте до трёх.... 1-2-3 и ВЫДЕРНИТЕ её одним резким движением как можно быстрее. Клавиши и заклёпки разлетятся повсюду, так что будьте готовы! Чем медленнее вы будете тянуть, тем выше риск согнуть корпус или получить травму. Ещё раз: край клавиатуры ОЧЕНЬ ОСТРЫЙ и не щадит рук и пальцев.

Старайтесь не тянуть слишком сильно вверх, вместо этого тяните на уровне клавиатуры — это снизит вертикальную нагрузку на корпус.

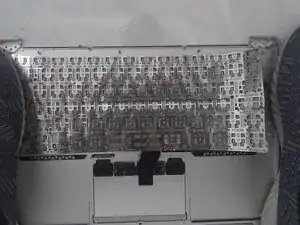

После того как мы успешно вытянули клавиатуру, нужно удалить все остатки от примерно 62 заклёпок в корпусе. Это не так страшно, как кажется, и может занять всего несколько минут.

Положите пустую верхнюю часть корпуса на ткань, чтобы не поцарапать, и поставьте её вплотную к стене. Так корпус НЕ СМОЖЕТ двигаться, пока мы ВЫБИВАЕМ заклёпки. По возможности не ставьте корпус на кухонную плитку — её можно легко расколоть при выбивании!

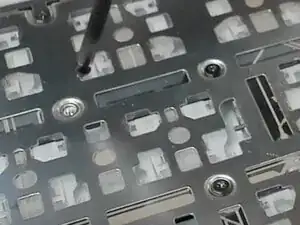

Используя инструмент с плоским краем, например скребок, держите инструмент максимально плоско, чтобы не врезаться в сам корпус, приложите его к заклёпке и просто выбейте. При одном ударе можно выбить 2–3 заклёпки и иногда больше.

Кто-то может посоветовать сточить головки старых заклёпок шлифовальной машинкой, но это занимает слишком много времени и может помешать удалению оставшихся частей заклёпок, так как они станут слишком мелкими. Цель — выбить заклёпки так, чтобы остались отверстия, в которые можно будет вкрутить винты.

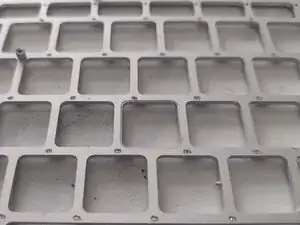

Вы заметите, что после выбивания заклёпок остаются отверстия идеального размера для всех маленьких винтов, которые мы должны использовать, чтобы прочно закрепить клавиатуру в корпусе.

Дважды проверьте, что ВСЕ заклёпки успешно удалены. Хорошая идея — провести пальцем по местам, где были заклёпки, чтобы убедиться, что всё гладко и что отверстия чистые и готовы принять винт, иначе новая клавиатура не будет плотно сидеть в корпусе.

* В крайнем случае, если какие‑то заклёпки остались и не полностью вышли из отверстия или были обломаны, может понадобиться тонкое сверло, чтобы высверлить отверстие, но не углубляйтесь глубже 1 мм, иначе есть риск просверлить насквозь корпус.

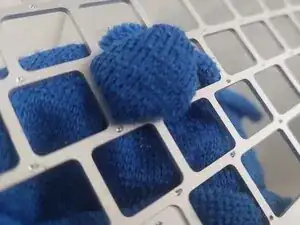

* Также самое время взять ткань и хорошо очистить отверстия под клавиши в корпусе, так как в них может скапливаться грязь или мусор от прошлых загрязнённых пальцев.

Рекомендуется поставить корпус на что‑то, что немного его приподнимет (я использую для этого динамики) — это позволит клавиатуре полностью опуститься в пазы перед затяжкой винтов. Так клавиатура будет всегда лежать ровно и плотно в корпусе.

Установите новую клавиатуру в корпус и начните с вкручивания винтов в 4 угла и в середины краёв по несколько винтов.

Винты очень маленькие и могут легко попасть внутрь клавиатуры, поэтому совет — слегка прикрыть заднюю часть клавиатуры лентой или подобным материалом и аккуратно отодвигать её, когда нужно получить доступ к следующему отверстию для винта.

Важно периодически проверять, не заедают ли клавиши при нажатии. Если это происходит, нужно ослабить все винты, чтобы клавиатура могла сдвинуться на долю миллиметра и избежать трения о корпус. Такое случается редко, поскольку клавиатуры подогнаны точно. Желательно проверить это до того, как будет закреплено слишком много винтов.

Когда убедитесь, что всё установлено идеально, можно начинать закручивать винты в местах, где ранее были заклёпки, начиная от центра и двигаясь наружу. Всего примерно 96 маленьких винтов нужно закрепить, чтобы клавиатура была идеально плотной и не имела люфта при наборе текста.

Переустановите дисплей, поскольку теперь мы можем продеть фиксирующие ленты для антенных кабелей в отверстия корпуса. Толщина и расположение подсветки могут мешать этому, так как пространства немного. Мы полностью закрепим их в конце. Выполнение этого шага сейчас облегчит корректную установку.

Когда вы убедились, что клавиатура сидит правильно и никакие клавиши не залипают, особенно маленькие функциональные клавиши верхнего ряда, которые чаще всего заедают, можно подготовиться к установке старой или новой подсветки в корпус.

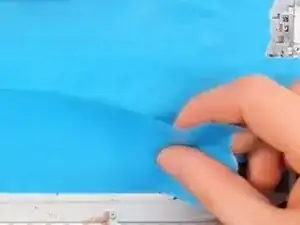

На этом этапе можно изменить цвет подсветки, вставив тонкий пластиковый слой между подсветкой и средней прозрачной пластиной. Цветные пакеты для мусора подходят, поскольку они достаточно тонкие и не поглощают слишком много света. Различные цвета можно найти в ближайшем магазине.

Аккуратно пройдитесь по краям 3M‑лентой там, где была старая лента, оставляя как можно меньше зазора — это поможет в случае попадания грязи, пыли или, в худшем случае, воды на плату, либо по крайней мере минимизирует такой риск.

Новая подсветка часто поставляется с заранее установленной клейкой лентой, тогда использование 3M‑ленты не потребуется,

Также можно настроить цвет подсветки, добавив тонкий слой прозрачного цветного пластика вместо существующей прозрачной панели или поверх неё; это работает, если материал достаточно тонкий и не поглощает слишком много света.

Можно также покрыть лентой все винты вдоль центральных рядов, но не отрывайте защитный слой, иначе при позиционировании подсветки будут проблемы! Это лишь поможет удержать винт, который может открутиться и попасть под клавишу.

Аккуратно установите подсветку в правильное положение, убедитесь, что она лежит ровно и равномерно и что три монтажных защёлки для платы не закрыты, затем аккуратно прижмите края подсветки пальцем, чтобы плотно закрепить её в корпусе.

Когда вы убедитесь, что всё аккуратно и надёжно закреплено, можно приступать к сборке устройства. Работа завершена.
