Замена радиатора MacBook Air 11" Late 2010

Перед началом закройте компьютер и положите его на мягкую поверхность лицевой частью вниз.

Удалите следующие десять винтов:

Два 8 мм винта Pentalobe с 5 лопастями

Восемь 2,5 мм винтов Pentalobe с 5 лопастями

Специальная отвертка, необходимая для удаления восьми винтов Pentalobe с 5 лопастями, доступна здесь.

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы защёлкнуть нижнюю крышку с Air.

Снимите нижнюю крышку и отложите её в сторону.

На этом этапе вы отключите аккумулятор, чтобы избежать короткого замыкания компонентов во время обслуживания.

Используйте плоский конец лопатки, чтобы приподнять обе короткие стороны разъёма аккумулятора вверх и отсоединить его от гнезда на плате.

Немного отогните кабель аккумулятора от платы, чтобы разъём случайно не коснулся гнезда.

Удалите один 2,9 мм винт T5 Torx, фиксирующий SSD на плате.

Используйте лопатку, чтобы приподнять свободный конец SSD настолько, чтобы захватить его другой рукой.

Не поднимайте конец SSD чрезмерно.

Вытяните накопитель прямо из гнезда и снимите его с платы.

При повторной установке SSD убедитесь, что он правильно сидит в гнезде, прежде чем затягивать фиксирующий винт.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля платы ввода/вывода вверх и вынуть его из гнезда на плате ввода/вывода.

Следующий разъём имеет особенно глубокое гнездо. Будьте осторожны при его отключении.

Потянув кабель платы ввода/вывода вверх возле места соединения с логической платой, используйте кончик лопатки, чтобы поочерёдно поддевать стороны разъёма и «вывести» его из гнезда.

Снимите кабель платы ввода/вывода.

Используйте кончик лопатки, чтобы осторожно откинуть фиксирующую защёлку в ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы поддевываете откидывающуюся фиксирующую защёлку, а не сам разъём.

Удалите следующие три винта, фиксирующие вентилятор в верхней крышке:

Два 5,2 мм винта T5 Torx

Один 3,6 мм винт T5 Torx

Поднимите вентилятор из верхней крышки и аккуратно вытяните лентовый кабель вентилятора из его разъёма при снятии с Air.

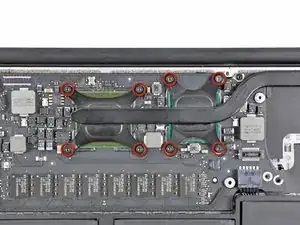

Удалите восемь 2,5 мм винтов T5 Torx, фиксирующих радиатор к логической плате.

Если радиатор кажется приклеенным к плате после удаления всех восьми винтов, используйте лопатку, чтобы осторожно отделить радиатор от крышек процессора и графического процессора.

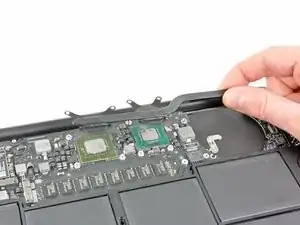

Снимите радиатор с логической платы.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда ранее не наносили термопасту, у нас есть руководство, которое делает это просто.
