Замена блока питания Mac Pro (конец 2013)

Сдвиньте фиксатор влево, в положение «разблокировано».

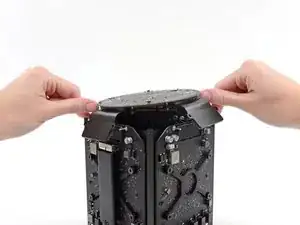

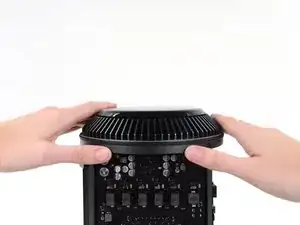

Поднимите внешний корпус прямо вверх и снимите его с Mac Pro.

Помогает нажать вниз на центр вентилятора, пока поднимаете корпус.

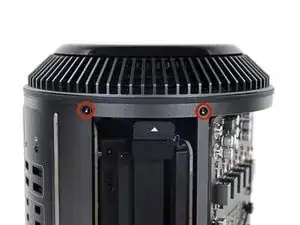

Снимите пять винтов T10 Torx длиной 5,1 мм, расположенных по внешнему периметру узла вентилятора.

Узел вентилятора соединён с остальной частью компьютера двумя кабелями со стороны платы IO.

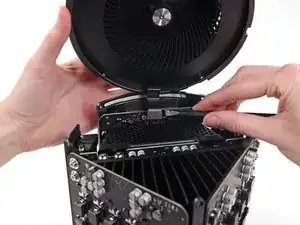

Наклоните узел вверх от платы IO.

Пока не пытайтесь снимать узел вентилятора — он всё ещё подключён двумя кабелями.

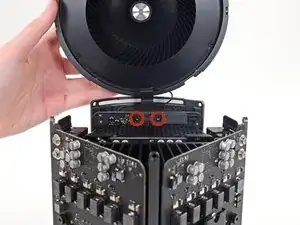

Поддерживая узел вентилятора одной рукой, ослабьте два захватываемых винта T8 в держателе кабеля вентилятора.

Эти винты захвачены в Mac Pro. Не пытайтесь извлечь эти винты из корпуса.

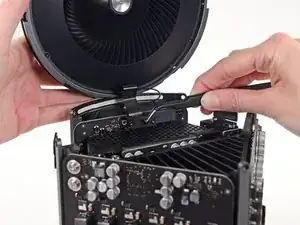

Используя пинцет, оттяните держатель кабеля вентилятора от узла вентилятора.

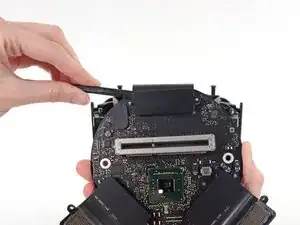

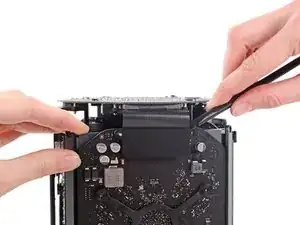

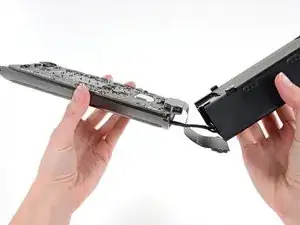

Используйте плоский конец лопатки, чтобы отсоединить ленточный кабель узла вентилятора от платы IO.

Отсоедините антенный кабель узла вентилятора от платы IO.

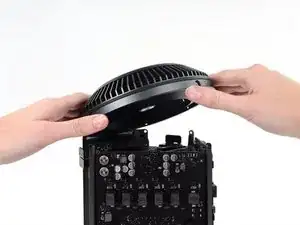

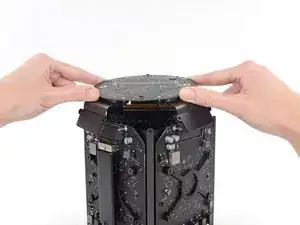

Снимите узел вентилятора с Mac Pro.

Переверните Mac Pro на 180 градусов.

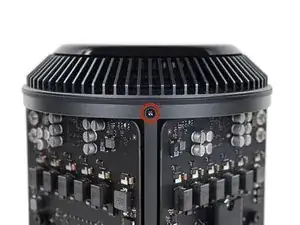

Снимите пять винтов T10 Torx длиной 5,1 мм с внешнего периметра нижнего корпуса.

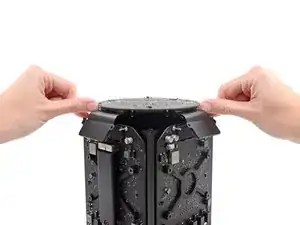

Осторожно поднимите нижний корпус и снимите его с Mac Pro.

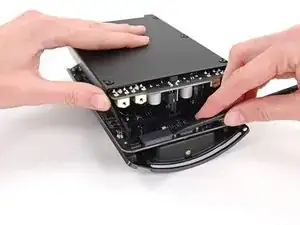

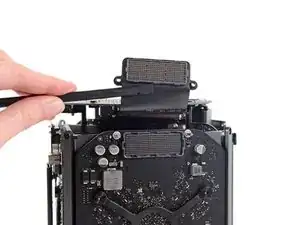

Используйте плоский конец лопатки и скручивающее движение, чтобы аккуратно разъединить одну сторону разъёма передачи данных видеокарты.

Аккуратно разъедините и другую сторону.

Откиньте разъём вверх и уберите с пути видеокарты.

Повторите процедуру на другой видеокарте.

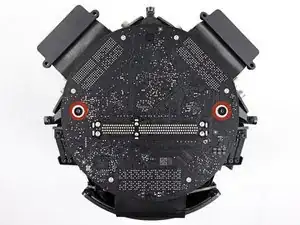

Снимите два винта T8 Torx длиной 6,0 мм, фиксирующие плату соединения с радиатором.

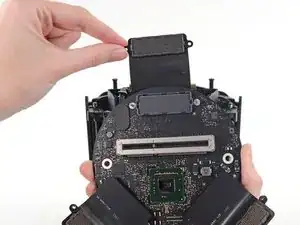

Осторожно выведите плату соединения прямо вверх из слотового соединения логической платы.

Рекомендуется приподнять одну сторону, затем другую.

Пока не пытайтесь полностью извлечь плату соединения из Mac Pro — она всё ещё подключена к плате IO.

Откиньте плату соединения вверх и в сторону, оголив кабель данных платы IO.

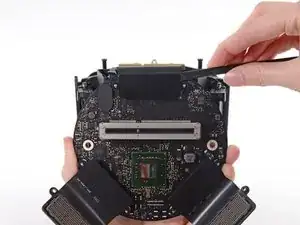

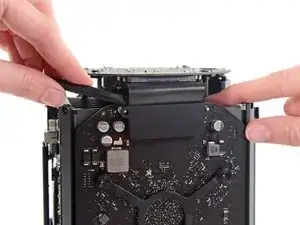

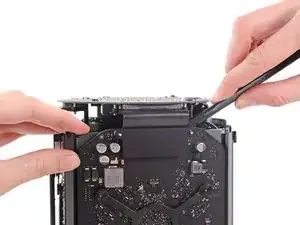

Используя тот же метод скручивания и разведения плоским концом лопатки, разъедините одну сторону кабеля данных платы IO.

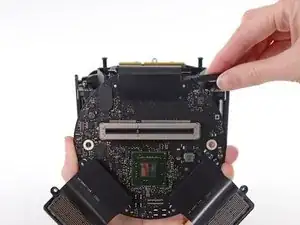

Используйте плоский конец лопатки, чтобы разъединить другую сторону кабеля данных платы IO.

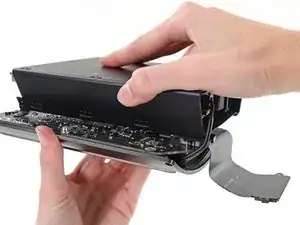

Отогните кабель в сторону и снимите плату соединения с Mac Pro.

Переверните Mac Pro обратно и аккуратно установите его на ровную поверхность.

Рекомендуем положить Mac Pro на угол радиатора и на два установочных столбика винтов, которые крепили плату соединения.

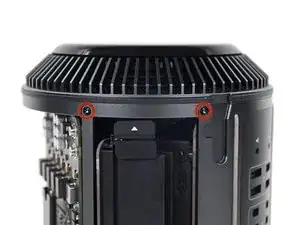

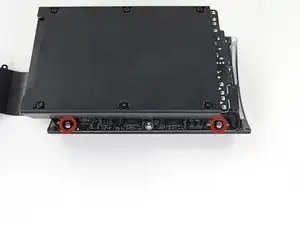

Снимите два винта T5 Torx длиной 3,6 мм с боков корпуса блока питания (по одному с каждой стороны).

Снимите кожух блока питания с верхней части блока питания.

Сняв этот кожух, вы оголите внутренние компоненты блока питания. Будьте очень осторожны и не прикасайтесь к компонентам или схемам блока питания.

Следите, чтобы не уронить винты или инструменты в блок питания — это может повредить его.

Удалите четыре винта Torx T8 длиной 5,5 мм, удерживающие блок питания в корпусе Mac Pro.

Извлеките блок питания из корпуса Mac Pro.

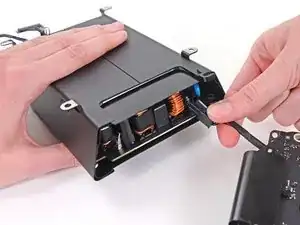

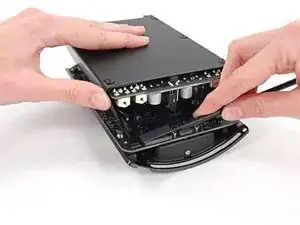

Используйте плоский конец лопатки, чтобы отсоединить разъем DC-Out блока питания от гнезда на плате ввода-вывода.

Используйте наконечник лопатки, чтобы отсоединить кабель данных блока питания от его гнезда на плате ввода-вывода.

Для обоих кабелей убедитесь, что вы поддeваете разъем строго вверх, а не гнездо.

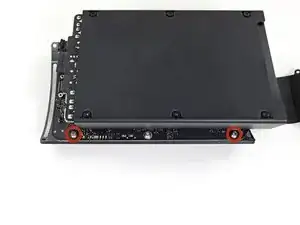

Удалите четыре серебристых винта Torx T10 длиной 9,0 мм с боков блока питания.

Блок питания частично нависает над этими винтами, поэтому потребуется использовать фиксированный отверток под небольшим углом.

Аккуратно сдвиньте блок питания, чтобы освободить кабель сетевого разъема переменного тока из пластиковой защёлки.

Не пытайтесь отделять блок питания от сборки платы ввода-вывода пока — он всё ещё соединён кабелем сетевого разъёма переменного тока.

Переверните блок питания, чтобы открыть доступ к кабелю сетевого разъёма переменного тока.

Сожмите разъём кабеля сетевого питания и потяните его прямо из гнезда в блоке питания.
