Замена вентилятора iMac Intel 21.5" Retina 4K

Петля свободно двигается, поэтому iMac будет неустойчив и с ним будет неудобно работать. Ремонт быстрее и проще с сервисной клиновидной подкладкой для iMac, но можно обойтись и без неё.

Если вы используете картонную сервисную клиновидную подкладку iFixit, следуйте этим инструкциям по сборке.

Перед началом любых работ с iMac: Отключите компьютер от сети и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте крайне осторожны и не прикасайтесь к выводам конденсаторов или к оголённым паяным соединениям на задней стороне блока питания. Держите плату только за края.

Начиная слева от экрана, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Втулка на инструменте для открытия iMac не позволит вам вдавить колесико слишком глубоко. Если вы используете другой инструмент, вставляйте его не глубже 3/8". В противном случае вы рискуете повредить антенные кабели и причинить серьёзный вред.

Используйте инструмент как ролик для пиццы — катите его по зазору, он перережет пенящийся клей по центру.

Всегда нажимайте рукояткой позади режущего колеса. Если тянуть, колесо может выскочить из рукоятки.

Прорежьте инструментом вдоль левой стороны дисплея.

Продолжайте проводить инструмент вокруг верхнего левого угла.

Перережьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, стоит несколько раз провести инструментом по уже прорезанному участку, чтобы максимально отделить клей.

Проводите инструмент вокруг верхнего правого угла дисплея.

Катите инструмент вниз вдоль правой стороны дисплея.

Закончите проводкой инструмента до нижней части правой стороны дисплея.

На этом этапе стоит пройти инструментом по всему дисплею ещё раз, чтобы убедиться, что вы перерезали весь клей.

Хотя инструмент для вскрытия перерезал большую часть клея, дисплей всё ещё будет слегка приклеен к корпусу. Для освобождения оставшегося клея потребуется пластиковая карта.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, вставьте пластиковую карту в зазор между дисплеем и рамой.

Будьте осторожны и не вставляйте пластиковую карту глубже 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно проверните пластиковую карту вбок, чтобы образовался зазор между дисплеем и рамой.

Двигайтесь медленно и осторожно, не перегружайте стекло дисплея — вам нужно сделать зазор примерно 1/4".

Сдвиньте карту в сторону центра дисплея, чтобы перерезать оставшийся клей в верхнем правом углу iMac.

Обязательно прекратите до iSight-камеры, чтобы не повредить её.

Вставьте пластиковую карту в верхний правый угол ещё раз и оставьте её там, чтобы клей не слипся снова.

Вставьте вторую пластиковую карту в зазор между дисплеем и рамой возле верхнего левого угла iMac.

Осторожно проверните карту вверх, немного увеличивая пространство между дисплеем и рамой.

Как и с другой стороны, поворачивайте медленно, давая клею время отделиться, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карту в сторону центра, снова остановившись непосредственно перед iSight-камерой.

Подденьте пластиковую карточку обратно в верхний левый угол.

Вставив обе пластиковые карточки, как показано вблизи углов, аккуратно прокрутите карточки вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки застряли и не разделяются, прекратите прокручивание и используйте одну из карточек, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамы.

Поднимайте дисплей всего на несколько сантиметров — кабели питания и передачи данных дисплея всё ещё подключены к плате логики.

Поднимите дисплей достаточно, чтобы получить удобный доступ к разъему, но не настолько, чтобы натянуть кабели и создать нагрузку на их соединения (примерно 20 см).

Держите дисплей одной рукой, а другой рукой отключите кабель питания дисплея.

Продолжая поддерживать дисплей одной рукой, отогните металлическую прижимную скобу разъема кабеля данных дисплея.

Осторожно вытащите кабель данных дисплея из его гнезда на плате логики.

Убедитесь, что вы вытягиваете разъем кабеля данных дисплея прямо из гнезда, удерживая его параллельно плате, чтобы не повредить его.

Поднимите дисплей до почти вертикального положения.

На этом этапе вдоль нижней части дисплея по-прежнему остаётся полоса клея, которая удерживает дисплей на раме как петля. Вы можете ослабить этот клей, несколько раз работая дисплеем вверх и вниз.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов или любых оголённых точек пайки на задней стороне блока питания (обведено красным).

Схватите маленькую язычок на конце одной из нижних клейких полос дисплея и потяните клей в сторону верхней части iMac, чтобы удалить его.

Повторите этот шаг с другой клейкой полосой и удалите её.

Если какая‑либо клейкая полоса оборвётся до её удаления, используйте пластиковую карточку, чтобы перерезать оставшийся клей.

Поднимите дисплей от рамы и извлеките его из iMac.

Возможно, придётся медленно приподнимать с одной стороны, чтобы отклеить оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и изготовлен из стекла.

После разрезания клея он не может использоваться для повторного герметизации дисплея на месте. Следуйте этому руководству, чтобы заменить клейкие полосы, крепящие дисплей к задней части корпуса.

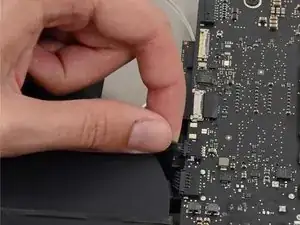

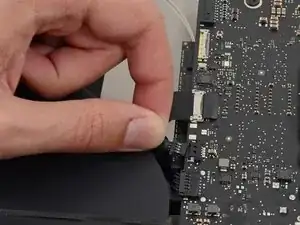

Осторожно потяните разъём кабеля вентилятора прямо от его гнезда на плате логики.

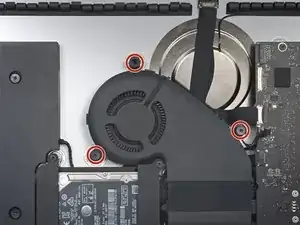

Снимите три винта T10 Torx длиной 10 мм, которые закрепляют вентилятор в задней крышке.

Верхний винт имеет резиновую подкладку, приклеенную к его головке, для поддержки дисплея — оставьте её на месте.

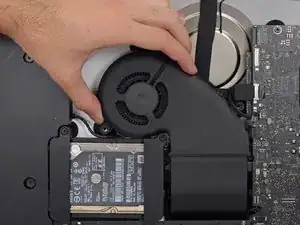

Снимите вентилятор с iMac.
