Замена левого динамика iMac Intel 21,5" с Retina 4K

Когда шарнир свободно двигается, iMac будет неустойчивым и с ним будет сложно работать. Ремонт выполняется быстро и просто с помощью клина для обслуживания iMac, но может быть выполнен и без него.

Если вы используете картонный клин iFixit, следуйте инструкциям по сборке, чтобы его собрать.

Перед началом работ с iMac: Отключите компьютер от питания и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.

Будьте предельно осторожны и не прикасайтесь к выводам конденсаторов или к оголённым паяным соединениям на задней стороне блока питания. Держите плату только за кромки.

Начиная с левой стороны экрана, рядом с кнопкой питания, вставьте инструмент для открытия iMac в зазор между стеклянной панелью и задней крышкой.

Выступ на инструменте для открытия iMac не позволит вам вдавить колесико слишком глубоко. Если вы используете другой инструмент, вставляйте не более 3/8" в дисплей. Иначе вы рискуете перерезать антеннные кабели и вызвать серьёзные повреждения.

Используйте инструмент как ролик для пиццы — прокатите его по зазору, и он разрежет поролковый клей по центру.

Всегда давите, держа ручку за колесиком. Если тянуть, колесико может выскочить из ручки.

Прокатите инструмент вверх вдоль левой стороны дисплея.

Продолжайте прокатывать инструмент вокруг верхнего левого угла.

Разрежьте клей вдоль верхней левой части дисплея.

Продолжайте вдоль верхней части дисплея.

Возможно, вам захочется пройти инструментом туда и обратно по уже разрезанным участкам несколько раз, чтобы отделить как можно больше клея.

Проведите инструмент вокруг верхнего правого угла дисплея.

Катайте инструмент вниз вдоль правой стороны дисплея.

Завершите продвижение инструмента до низа правой стороны дисплея.

На этом этапе стоит пройти инструментом вокруг всего дисплея, чтобы убедиться, что вы разрезали как можно больше клея.

Хотя инструмент сделал большую часть разреза клея, дисплей всё ещё будет немного прикреплён к корпусу. Для отделения оставшегося клея понадобится пластиковая карточка.

Положите iMac лицевой стороной вверх на стол.

Начиная с верхнего правого угла iMac, задвиньте пластиковую карточку между дисплеем и рамкой.

Будьте осторожны и не вставляйте пластиковую карточку более чем на 3/8", иначе вы можете повредить внутренние компоненты.

Осторожно проверните пластиковую карточку вбок, чтобы создать зазор между дисплеем и рамкой.

Двигайтесь медленно и не подвергайте стекло дисплея чрезмерным нагрузкам — вам нужно создать зазор примерно 1/4".

Сдвиньте карточку к центру дисплея, чтобы разрезать оставшийся клей в верхнем правом углу iMac.

Обязательно остановитесь перед камерой iSight, иначе вы можете её повредить.

Задвиньте пластиковую карточку в верхний правый угол ещё раз и оставьте её там, чтобы клей не слипся снова.

Вставьте вторую пластиковую карточку в зазор между дисплеем и рамкой рядом с верхним левым углом iMac.

Осторожно проверните карточку вверх, слегка увеличивая расстояние между дисплеем и рамкой.

Как и с другой стороны, вращайте медленно, давая клею время отойти, и не перегружайте стекло дисплея.

Сдвиньте пластиковую карточку к центру, снова останавливаясь прямо перед камерой iSight.

Установив обе пластиковые карты в углах, как показано, аккуратно проверните карты вбок, чтобы увеличить зазор между дисплеем и корпусом.

Если какие‑то участки кажутся застрявшими и не разделяются, прекратите скручивание и используйте одну из карт, чтобы разрезать оставшийся клей.

Начните приподнимать верхнюю часть дисплея от рамки.

Поднимайте дисплей только на несколько дюймов — кабели данных и питания дисплея всё ещё подключены к логической плате.

Поднимите дисплей настолько, чтобы получить удобный доступ к разъёму, но не настолько, чтобы натянуть кабели и напрячь их соединения (примерно 8").

Удерживайте дисплей одной рукой, а другой рукой отключите кабель питания дисплея.

Продолжая поддерживать дисплей одной рукой, отогните металлический фиксатор на разъёме кабеля данных дисплея.

Осторожно извлеките кабель данных дисплея из его гнезда на логической плате.

Убедитесь, что вытягиваете разъём кабеля данных дисплея прямо из гнезда, параллельно плате, чтобы не повредить его.

Поднимите дисплей до почти вертикального положения.

На этом этапе вдоль нижней части дисплея остаётся полоса клея, которая удерживает дисплей в рамке как петля. Вы можете ослабить этот клей, покачивая дисплей вверх и вниз несколько раз.

Будьте очень осторожны, чтобы не касаться выводов конденсаторов или любых открытых паяных соединений на задней стороне блока питания (обведено красным).

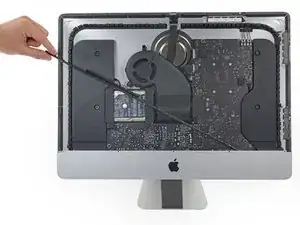

Схватите маленькую язычок на конце одной из нижних полос клея дисплея и потяните клей вверх по iMac, чтобы удалить его.

Повторите этот шаг с другой полоской клея и удалите её.

Если какая‑либо полоска клея порвётся до полного удаления, используйте пластиковую карту, чтобы разрезать оставшийся клей.

Поднимите дисплей от рамки и выньте его из iMac.

Возможно, потребуется медленно поднимать с одной стороны, чтобы отлепить оставшийся клей.

Будьте очень осторожны при обращении с дисплеем — он большой, тяжёлый и выполнен из стекла.

После разрезания клея его нельзя использовать для повторного запечатывания дисплея. Следуйте этому руководству, чтобы заменить полоски клея, фиксирующие дисплей к задней крышке.

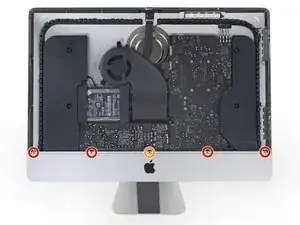

Снимите следующие пять винтов с крестообразной головкой, удерживающих нижнюю опорную скобу:

Четыре винта 3.2 мм

Один винт 1.7 мм

По крайней мере на некоторых машинах EMC 2544 все пять винтов одинакового размера.

Вам может потребоваться приподнять накладку клея дисплея вдоль нижнего края корпуса iMac, чтобы добраться до винтов.

Снимите нижнюю опорную скобу с корпуса iMac.

Осторожно потяните разъём кабеля вентилятора прямо от его гнезда на логической плате.

Снимите три винта Torx T10 длиной 10 мм, крепящие вентилятор к задней крышке.

Верхний винт имеет резиновую подкладку, приклеенную к его шляпке, чтобы поддерживать дисплей — оставьте её на месте.

Снимите вентилятор с iMac.

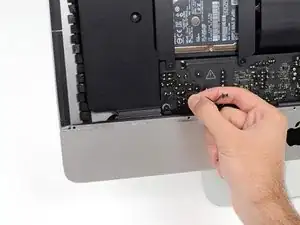

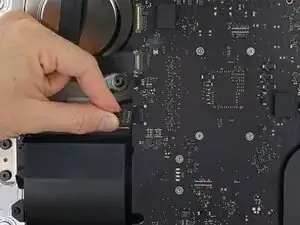

Осторожно вытащите кабель левого динамика прямо из его гнезда на логической плате.

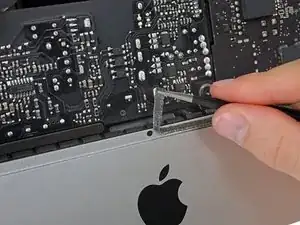

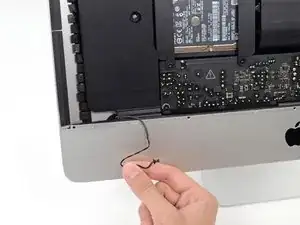

Выведите кабель левого динамика, потянув его прямо вверх из фиксатора в задней части корпуса.

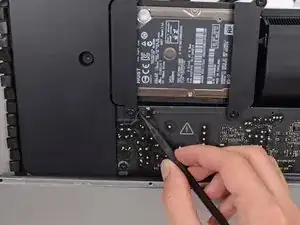

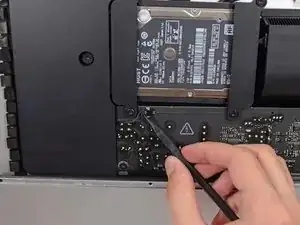

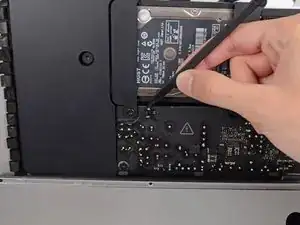

Используйте лопаточку, чтобы отключить разъём кнопки питания от её гнезда на логической плате.

Будьте осторожны, чтобы не касаться паяных соединений на задней стороне блока питания. Конденсаторы могут быть заряжены достаточно, чтобы вызвать опасный удар.

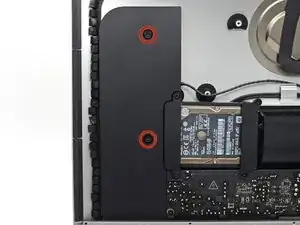

Снимите два винта Torx T10 длиной 10,0 мм, крепящие левый динамик к задней панели.

Резиновые втулки удерживают винты в динамике даже при их ослаблении. Вы можете удалить винты пинцетом или ногтем, либо оставить их закреплёнными в сборке динамика.

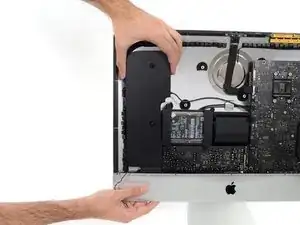

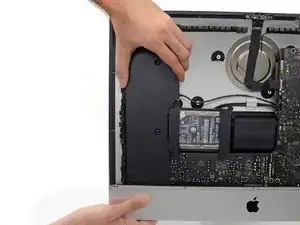

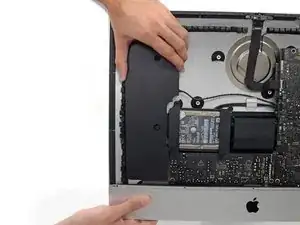

Поднимите левый динамик прямо вверх, пока не станет виден кабель кнопки питания (примерно 0,5").

Аккуратно извлеките кабель кнопки питания из его канавки в левом динамике.

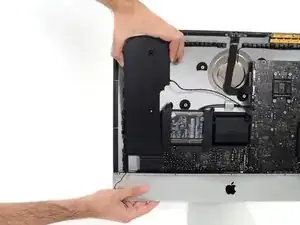

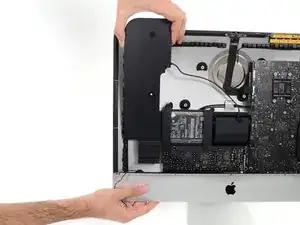

Поднимите левый динамик строго вверх и извлеките его из iMac.
