Замена крышки защёлки iBook G4 14" 933 MHz–1.33 GHz

Поверните винт блокировки батареи на 90 градусов по часовой стрелке с помощью монеты.

Поднимите батарею и извлеките её из компьютера.

Подтяните к себе защёлки клавиатуры и поднимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не выходит, используйте малоголовую отвёртку с плоским лезвием, чтобы повернуть винт блокировки клавиатуры на 180 градусов в любом направлении, затем попробуйте снова. Винт блокировки расположен между клавишами F5 и F6 и сделан из прозрачного пластика.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы её снять.

Отодвиньте проволочную скобу от карты AirPort в сторону дисплея, затем поверните вверх, чтобы освободить её из защиты оперативной памяти.

Возьмитесь за прозрачную пластиковую язычок на карте AirPort и потяните в сторону дисплея.

Держите карту AirPort одной рукой и другой рукой отсоедините антенный кабель.

Удалите четыре серебристых винта с крестообразным шлицем, которые закрепляют экран оперативной памяти.

Возьмитесь за металлическую скобу сверху защиты оперативной памяти и потяните вверх, чтобы снять защиту.

Оттяните кабель клавиатуры от платы логики, удерживая кабель как можно ближе к разъёму.

Убедитесь, что вы повторно подключили кабель клавиатуры перед установкой защиты оперативной памяти.

Используйте штырь (или любой другой подходящий предмет), чтобы снять три резиновые ножки с нижнего корпуса.

Удалите три только что обнаженных винта с крестообразным шлицем.

Используйте лопатку или малую плоскую отвёртку, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Удалите три шестигранных винта с помощью отвёртки T8 Torx (или винты с внутренним шестигранником с помощью ключа Allen, если используются они).

Короткий винт находится в центре компьютера.

Снимите два винта с крестообразным шлицем по обе стороны от контактных площадок батареи.

Глубоко вдохните. Впереди нелёгкое испытание, но нижний корпус действительно снимается.

Подожмите тонкие кромки нижнего корпуса вокруг отсека батареи, согнув их мимо защёлок, затем поднимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека батареи есть паз, фиксирующий нижний корпус. Используйте малую плоскую отвёртку, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить его от удерживающих защёлок.

Будьте осторожны, чтобы не сломать этот зажим!

Проведите лопаткой вдоль шва между нижним и верхним корпусами спереди компьютера, чтобы освободить защёлки, фиксирующие нижний корпус. Поднимайте нижний корпус и при необходимости продолжайте пользоваться лопаткой, пока не услышите три чётких щелчка.

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами находятся две защёлки: одна рядом с передним углом и одна рядом с портом для вывода звука.

Над оптическим приводом находятся три защёлки, которые нужно освободить перед снятием нижнего корпуса. Вставьте лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три чётких щелчка.

Когда передняя часть и боковины нижнего корпуса освобождены, поверните компьютер так, чтобы задняя часть была к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не выйдут из пазов (может помочь подергивание корпуса вверх-вниз).

Снимите маленькие смазанные пружины с белыми пластиковыми наконечниками с обеих сторон контактных площадок батареи.

Снимите следующие 10 винтов с нижней крышки:

Шесть винтов Phillips 3 мм

Три винта Phillips 7,5 мм

Один винт Phillips 14 мм

Снимите нижнюю крышку.

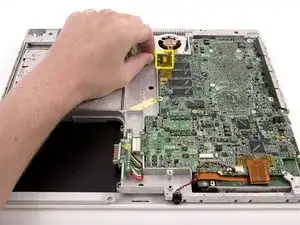

Удалите один винт с крестообразным шлицем, фиксирующий плату питания DC-In.

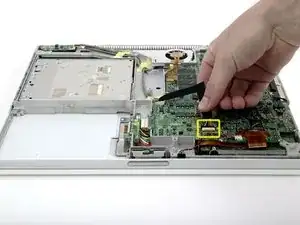

Отсоедините кабель DC-In от платы логики.

Освободите кабель от окружности оптического привода, при необходимости снимите ленты, и выведите плату питания постоянного тока из её отсека под углом.

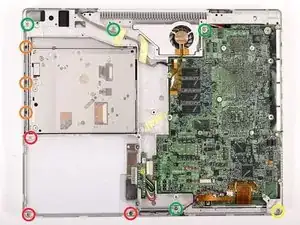

Удалите следующие 11 винтов с нижней части компьютера:

Три крестообразных винта 3 мм вокруг отсека батареи. (В некоторых моделях может быть только два винта.)

Три крестообразных винта 4,5 мм вдоль ободка оптического привода. (магнитная отвёртка может помочь вытащить эти винты)

Один крестообразный винт 11 мм в нижнем правом углу. (если присутствует)

Четыре крестообразных винта 14,5 мм.

Рекомендуем поместить компьютер на мягкую ткань с этого момента, чтобы предотвратить повреждение логической платы.

Переверните компьютер и откройте его.

Снимите 2 крестообразных винта (3 мм) с краёв области клавиатуры.

Снимите крестообразный винт 4 мм из нижнего левого угла.

Прежде чем срывать верхнюю крышку, необходимо отключить разъём трекпада, сине-белый кабель питания и кабель динамика, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните за сами провода, используйте лопатку для аккуратного подъёма разъёма.

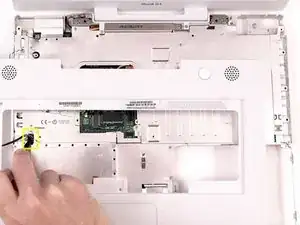

Поднимите верхнюю крышку и с помощью лопатки или пальца отключите разъём трекпада, скрытый под белой пластиковой защёлкой. В зависимости от варианта модели разъём трекпада может отличаться от показанного на фото.

Аккуратно поднимите верхнюю крышку примерно на половину дюйма и сдвиньте её, чтобы получить доступ к кабелям питания и динамика.

Разъёмы на концах кабелей очень прочно закреплены в сокетах на логической плате. Прямое тянущее усилие по кабелю может оторвать кабель от разъёма или сам сокет от платы.

Поднимите верхнюю крышку настолько, чтобы отключить сине-белый кабель питания от логической платы. Используя ногти или стоматологическую щепку, аккуратно подденьте разъём, чтобы вывести его из гнезда. Убедитесь, что вы тянете только за разъём, а не за сокет.

Аккуратно отключите разноцветный кабель динамика от логической платы. Как и прежде, убедитесь, что вы тянете только за разъём, а не за сокет.

Винт, обведённый оранжевым, может отсутствовать в некоторых моделях.

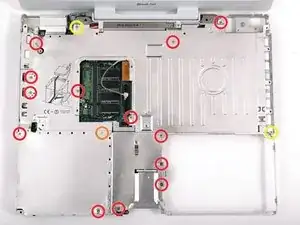

Удалите следующие 16 винтов:

Тринадцать крестообразных винтов 3 мм.

Один крестообразный винт 3 мм. (фактический винт не показан на изображении)

Два крестообразных винта 4 мм.

Обязательно пропустите винт возле левого шарнира через петлю в кабеле данных дисплея, закрепив кабель к верхней крышке.

Отсутствует на этом фото Bluetooth-антенна, присутствующая в некоторых iBook. Она находится в верхнем правом углу отсека батареи, сразу над 4 мм винтом. На фото видна скоба для антенны — два отверстия в форме буквы I прямо над 4 мм винтом, которые нужно удалить на этом шаге. Чтобы снять антенну, сдвиньте её в сторону ЖК-экрана и наклоните вертикально назад к себе.

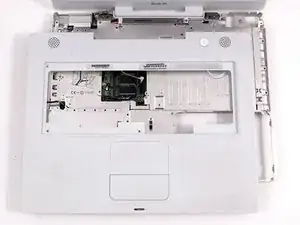

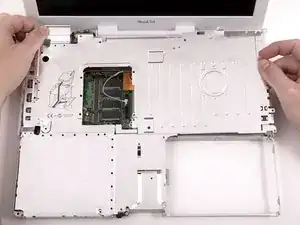

Поднимите верхний щит с правой стороны, обращая внимание на верхний левый угол, который может зацепиться за металлический каркас.

Если в Вашем iBook есть Bluetooth, как описано в предыдущем шаге, придётся продеть антенну через нижнее I-образное отверстие в щите перед окончательным снятием щита.

Из-за различий между моделями iBook G4 модем может выглядеть немного иначе, чем на фото. Все последующие шаги применимы к любому варианту.

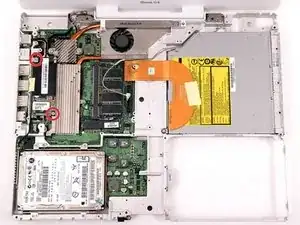

Удалите два крестообразных винта в углах модема.

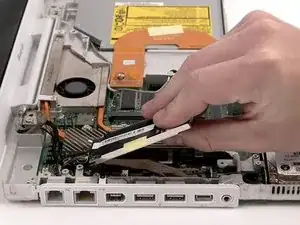

Поднимите модем и экран модема снизу.

Отключите кабель RJ-11 от верхней части модема.

При установке модема убедитесь, что и кабель микрофона, и кабель данных дисплея проложены под местом, где располагается модем.

Переверните компьютер.

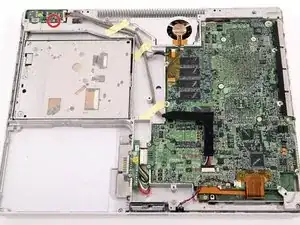

Отключите кабель инвертора от логической платы и выведите его из металлического каркаса, при необходимости удалив ленты.

Переверните компьютер обратно.

Кабель, который Вы собираетесь снять, очень хрупок — не тяните напрямую за провода. Вместо этого попытайтесь поддеть сам разъём, используя лопатку или маленькую плоскую отвёртку при необходимости.

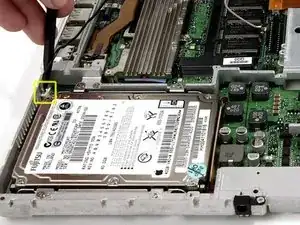

Отключите кабель микрофона в передней части компьютера, между левой стороной жёсткого диска и металлическим каркасом.

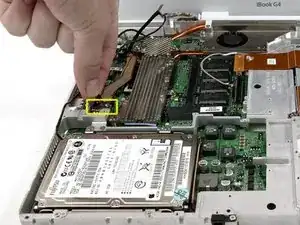

Используйте чёрную пластиковую петлю, чтобы отключить кабель данных дисплея от логической платы.

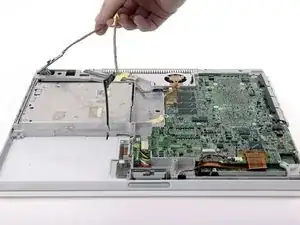

Выведите кабели микрофона и данных дисплея из металлического каркаса, при необходимости снимая ленты.

Выведите кабель антенны AirPort из металлического каркаса, при необходимости снимая ленты.

Поддерживая дисплей одной рукой, снимите по одному крестообразному винту по обеим сторонам шарнира (всего два винта).

Винты вкручиваются в наружные отверстия с каждой стороны (вы можете увидеть резьбу в правильном отверстии).

Поднимите дисплей и наклоните его назад, освободив от двух металлических направляющих штырей, удерживающих петли, и отодвиньте его от себя.

Используйте шестигранную отвертку 1,5 мм, чтобы удалить два шестигранных винта по обе стороны дисплея (всего четыре винта).

Если у вас нет шестигранной отвертки 1,5 мм, эти винты, вероятно, можно выкрутить отверткой T6 Torx. Однако при использовании отвертки T6 Torx вы с большей вероятностью сорвете головки винтов.

Используйте большие пальцы, чтобы слегка раздвинуть заднюю рамку от передней рамки.

Полезно зафиксировать противоположный угол дисплея, чтобы облегчить отгибание задней рамки от дисплея.

Вставьте плоский конец лопатки в зазор между передней и задней рамками.

Поверните лопатку до тех пор, пока она не станет параллельна передней поверхности дисплея.

Проведите лопаткой по периметру дисплея, чтобы отделить заднюю рамку от фиксирующих защёлок.

Снимите заднюю рамку с дисплея.

Снимите легко снимаемые полоски ленты по периметру дисплея.

Осторожно снимите алюминиевую ленту, покрывающую разъём кабеля передачи данных дисплея.

Удалите один винт, вставленный через кусок электромагнитной ленты (EMI) рядом с нижним краем дисплея.

Используйте наконечник лопатки, чтобы снять маленькую шайбу под винтом, который вы только что удалили.

Отклейте алюминиевую/EMI-ленту от литой алюминиевой рамки шарнирного механизма.

Необязательно снимать ленту с тонкой стальной крышки ЖК-матрицы.

Удалите по два винта с крестообразным шлицем, крепящие каждую сторону ЖК-модуля к рамке шарнирного механизма (всего четыре винта).

Поднимите тонкую стальную крышку ЖК-матрицы и снимите её с матрицы.

Удалите второй из двух винтов с крестообразным шлицем, крепящих крышку шарнира к литой алюминиевой рамке шарнирного механизма.

Оттяните крышку шарнира от передней части дисплея.

Следите за двумя крышками, закрывающими концы крышки шарнира. Третье изображение показывает их правильную ориентацию на крышке шарнира.
