Замена разъёма батареи iBook G4 14" 933 МГц — 1,33 ГГц

Поверните отвёрткой для монеты фиксатор батареи на 90 градусов по часовой стрелке.

Извлеките батарею из компьютера.

Используйте шпильку (или любой другой подходящий предмет), чтобы удалить три резиновые ножки с нижней крышки.

Удалите три винта Phillips, ставшие видимыми после снятия ножек.

Используйте лопатку или маленькую отвёртку с плоским шлицем, чтобы поддеть три металлических кольца, в которых крепились резиновые бамперы.

Удалите три шестигранных винта с помощью отвёртки Torx T8 (или шестигранником, если используются винты с внутренним шестигранником).

Самый короткий винт находится в центре компьютера.

Удалите два винта Phillips по обе стороны от контактных площадок батареи.

Глубоко вдохните. Впереди трудный момент, но нижняя крышка обязательно отсоединится.

Нажмите на тонкие кромки нижней крышки вокруг отсека батареи, прогнув их внутрь, чтобы освободить фиксаторы, затем приподнимите крышку, чтобы отсоединить этот угол.

На стенке отсека батареи имеется паз, фиксирующий нижнюю крышку. Используйте маленькую плоскую отвёртку, чтобы поддеть нижний край паза, и потяните крышку вверх, чтобы освободить паз из фиксаторов.

Будьте осторожны — не сломайте этот крепёжный элемент!

Проведите лопаткой вдоль стыка между нижней и верхней крышками спереди компьютера, чтобы освободить фиксаторы нижней крышки. Поднимите крышку вверх и по мере необходимости продолжайте использовать лопатку, пока не услышите три чётких щелчка.

Продолжайте проводить лопатку по переднему правому углу. На стороне разъёмов компьютера находятся два фиксатора — один около переднего угла, другой — около разъёма для наушников.

Перед тем как снять нижнюю крышку, необходимо освободить три фиксатора над оптическим приводом. Введите лопатку под нижнюю крышку выше оптического привода и протяните её к задней части компьютера, пока не услышите три чётких щелчка.

После того как передняя и боковые части нижней крышки будут освобождены, поверните компьютер задней частью к себе и потяните нижнюю крышку на себя, пока задние фиксаторы не выйдут из зацепления (может помочь небольшое покачивание крышки вверх и вниз).

Удалите с обеих сторон контактных площадок батареи небольшие пружины с белыми пластиковыми колпачками.

Удалите следующие 10 винтов с нижней экранирующей пластины:

Шесть винтов Phillips 3 мм

Три винта Phillips 7,5 мм

Один винт Phillips 14 мм

Снимите нижнюю экранирующую пластину.

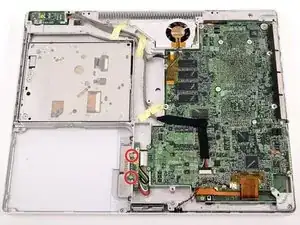

Удалите два винта Phillips, фиксирующие разъём батареи.

Извлеките разъём батареи из металлического каркаса и отсоедините его от системной платы.

Разъём может извлекаться с трудом. По мере вытягивания водите им из стороны в сторону.
