Замена Bluetooth-модуля в iBook G4 12" с процессором 800 МГц — 1,2 ГГц

Поверните на 90 градусов по часовой стрелке фиксирующий винт батареи с помощью монеты.

Извлеките батарею из компьютера.

Потяните в сторону себя фиксаторы клавиатуры и поднимите клавиатуру, пока она не освободится.

Если клавиатура не освобождается, поверните на 180 градусов в любую сторону фиксирующий винт клавиатуры с помощью маленькой отвёртки с плоским жалом и повторите попытку.

Переверните клавиатуру вверх ногами, в сторону от экрана, и положите лицевой стороной вниз на область тачпада.

Если в компьютере установлена карта AirPort, выполните следующие три шага, чтобы извлечь её.

Отведите проволочный зажим от карты AirPort в сторону экрана, затем поверните его вверх, чтобы освободить его от экранки оперативной памяти.

Возьмитесь за прозрачную пластиковую бирку на карте AirPort и потяните её в сторону экрана.

Удерживайте карту AirPort одной рукой, а другой отсоедините кабель антенны.

Выкрутите четыре серебряных винта с крестообразным шлицем, фиксирующие экранку оперативной памяти.

Возьмитесь за металлическую скобу на верхней части экранки оперативной памяти и потяните вверх, чтобы снять экранку.

Вытяните кабель клавиатуры из системной платы, удерживая кабель как можно ближе к разъёму.

Убедитесь, что кабель клавиатуры подключён перед установкой экранки оперативной памяти на место.

Извлеките три резиновые ножки с нижней крышки с помощью булавки (или любого другого подходящего предмета).

Выкрутите три винта с крестообразным шлицем, которые стали видны после удаления ножек.

Используйте лопатку или маленькую отвёртку с плоским жалом, чтобы поддеть три металлических кольца, в которых располагались резиновые ножки.

Выкрутите три винта Torx с помощью отвёртки T8.

Средний винт — самый короткий.

Выкрутите два винта с крестообразным шлицем с обеих сторон от контактов батареи.

Сделайте глубокий вдох. Впереди непростые моменты, но мы гарантируем, что нижнюю крышку можно снять.

Заведите внутрь тонкие края нижней крышки вокруг отсека батареи, преодолевая защёлки, затем поднимите крышку, чтобы освободить этот уголок.

На внутренней стенке отсека батареи есть паз, фиксирующий нижнюю крышку. Подденьте нижний край паза маленькой отвёрткой с плоским жалом и одновременно поднимите нижнюю крышку, чтобы освободить паз от фиксирующих защёлок.

Проведите лопаткой по стыку между нижней и верхней крышками спереди компьютера, чтобы разблокировать защёлки, фиксирующие нижнюю крышку. Поднимайте нижнюю крышку и продолжайте использовать лопатку по мере необходимости, пока не услышите три отчётливых щелчка.

Продолжайте проводить лопатку вокруг переднего правого угла. На стороне портов компьютера находятся две защёлки: одна рядом с передним углом, другая — у разъёма вывода звука.

Над оптическим приводом располагаются три защёлки, которые необходимо освободить, чтобы снять нижнюю крышку. Вставьте лопатку под нижнюю крышку над оптическим приводом и протяните её к задней части компьютера, пока не услышите три отчётливых щелчка.

После того как передняя часть и боковые стороны нижней крышки освобождены, поверните компьютер задней частью к себе и потяните нижнюю крышку на себя, пока задние защёлки не освободятся.

Может помочь слегка покачивать крышку вверх и вниз.

Извлеките небольшие пружины с белыми пластиковыми колпачками с обеих сторон от контактов батареи.

Выкрутите четыре винта с крестообразным шлицем с нижней экранки.

Два более длинных винта находятся вдоль края компьютера, около портов.

Снимите нижнюю экранку.

Выкрутите два винта с крестообразным шлицем, фиксирующие плату подключения постоянного тока (DC-In).

Отсоедините кабель подключения постоянного тока от системной платы.

Перенаправьте кабель от оптического привода, при необходимости удалив ленту, и выведите плату разъёма питания из отсека под углом.

Удалите два винта Phillips из отсека батареи.

Рекомендуется с этого момента устанавливать компьютер на плиту из серенной антистатической упаковочной пены, чтобы не повредить плату логики.

Переверните компьютер и откройте его.

Подденьте магнит, закрывающий винт Phillips в центральной части компьютера.

Удалите следующие 7 винтов с краёв области клавиатуры.

Три винта Phillips длиной 2 мм по правому краю.

Один винт Phillips длиной 4,5 мм под местом, где находился магнит.

Один винт Phillips длиной 6 мм с маленькой головкой в левом нижнем углу.

Два винта Phillips длиной 6 мм с крупной головкой — один в левом верхнем углу и один в центре.

Прежде чем снять верхнюю крышку, необходимо отключить разъём тачпада, сине-белый кабель питания и кабель динамика, как описано в следующих шагах.

Поднимите верхнюю крышку с правой стороны и с помощью лопатки или пальца отключите разъём тачпада, скрытый под белой пластиковой защёлкой. В зависимости от модели разъём тачпада может отличаться от изображённого.

Осторожно приподнимите верхнюю крышку примерно на полдюйма и сдвиньте её, чтобы получить доступ к кабелям питания и динамика.

Если верхняя крышка застряла, возможно, потребуется освободить защёлки, удерживающие её на металлическом каркасе вдоль внешнего края отсека батареи.

Разъёмы на концах кабелей плотно прикреплены к гнёздам на плате логики. Тянуть за кабель напрямую может привести к отрыву кабеля от разъёма или гнезда от платы.

Поднимите верхнюю крышку достаточно высоко, чтобы отключить сине-белый кабель питания от платы логики. Используя ногти или стоматологический инструмент, аккуратно подденьте разъём из гнезда. Убедитесь, что тянете только за разъём, а не за гнездо.

Полностью снимите верхнюю крышку и отключите разноцветный кабель динамика от платы логики. Как и раньше, убедитесь, что тянете только за разъём, а не за гнездо.

Совет: разноцветный кабель может быть проще и менее проблематично отключить после снятия верхнего экрана. Установите верхнюю крышку вертикально, снимая экран — тогда разъём становится намного доступнее.

Удалите следующие 15 винтов:

Четырнадцать винтов Phillips длиной 3 мм.

Один винт Phillips длиной 5,5 мм в верхнем левом углу.

Обратите внимание на положение магнита в нижнем правом углу.

Поднимите верхний экран с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

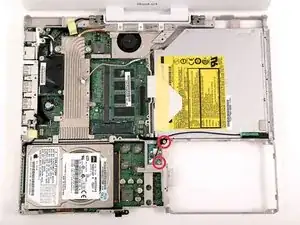

Удалите два винта Phillips, фиксирующих модуль Bluetooth к металлическому каркасу.

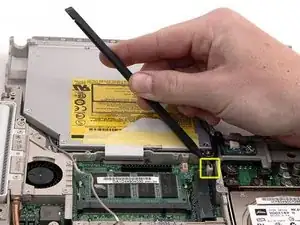

Отключите кабель Bluetooth от платы логики.

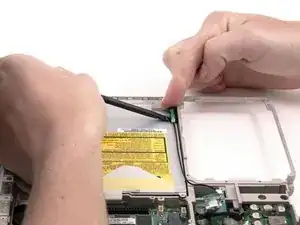

Используйте лопатку, чтобы поддеть антенну Bluetooth из паза между оптическим приводом и металлическим каркасом.

Выньте модуль Bluetooth из компьютера.
