Отсоединение кабеля трекпада

Дайте батарее MacBook разрядиться ниже 25% перед началом ремонта — заряженная батарея может загореться в случае повреждения.

Отключите все кабели и полностью выключите MacBook.

Закройте дисплей и положите MacBook крышкой вниз. Держите ноутбук закрытым, пока физически не отключите батарею.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был извлечён.

Используйте отвёртку P5 pentalobe, чтобы вынуть четыре винта длиной 6.4 мм, крепящие нижнюю крышку.

Прикрепите присоску к центру переднего края нижней крышки.

Поднимите присоску, чтобы создать щель между нижней крышкой и рамой.

Вставьте монтажную лопатку в щель.

В следующих двух шагах Вы почувствуете и услышите, как освобождаются шесть защёлок. Если защёлка не освобождается, вставьте лопатку глубже и попробуйте снова.

Проведите лопаткой к правому нижнему углу, чтобы освободить первую защёлку.

Проведите лопаткой вокруг угла и вдоль правого края, чтобы освободить ещё две защёлки.

Вставьте монтажную лопатку в первоначальную щель, созданную присоской.

Проведите лопаткой к левому нижнему углу и вдоль левого края, чтобы освободить три оставшиеся защёлки.

Четыре скользящие защёлки вдоль заднего края MacBook надёжно фиксируют нижнюю крышку. Отделение этих защёлок требует значительной силы — рассмотрите возможность использования перчаток для защиты рук от острых краёв нижней крышки.

Держите нижнюю крышку ровно относительно рамы и энергично сдвиньте её прямо от заднего края, поочерёдно по углам, чтобы освободить скользящие защёлки.

Не тяните крышку вверх, пока она полностью не отделится.

Снимите нижнюю крышку.

При сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки с головками винтов, по которым они скользят. Нажмите вниз и сдвиньте нижнюю крышку в сторону заднего края, чтобы защёлки вошли в зацепление — крышка перестанет скользить по мере включения защёлок.

Когда одна сторона войдёт в зацепление, она может вывести другую из положения. Проверяйте обе стороны при нажатии — вдоль заднего края не должно быть зазора.

Когда нижняя крышка будет заподлицо с рамой, сильно прижмите по периметру, чтобы защёлки сомкнулись.

Вы услышите и почувствуете характерный щелчок при защёлкивании каждой защёлки.

Используйте пинцет с притуплёнными концами или пальцы, чтобы снять кусочек ленты, закрывающий крышку разъёма батареи.

При сборке используйте оставшийся клей для прикрепления ленты к крышке.

Используйте отвёртку 3IP Torx Plus, чтобы вынуть два винта длиной 1.5 мм, закрепляющие крышку разъёма батареи.

Снимите крышку.

Используйте монтажную лопатку, чтобы поддеть и отсоединить разъём батареи.

Чтобы снова подсоединить нажимной разъём, совместите его с гнездом и аккуратно надавите с одной стороны, пока не услышите щелчок, затем нажмите с другой стороны. Может потребоваться несколько попыток для выравнивания разъёма.

Небольшой кусочек чёрной ленты закрывает два винта крышки кабеля трекпада.

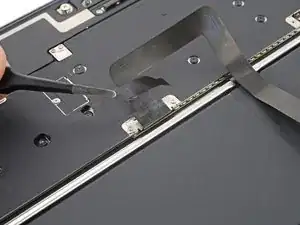

Снимите ленту с кабеля трекпада пинцетом или пальцами.

При сборке используйте оставшийся клей для прикрепления ленты к крышке.

Слабый клей фиксирует кабель трекпада к его металлической крышке.

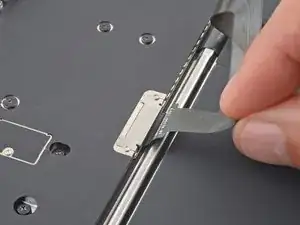

Оттяните кабель трекпада от крышки, чтобы разорвать клей, его фиксирующий.

При сборке:

Используйте оставшийся клей, чтобы закрепить кабель трекпада на крышке. Если кабель не держится, используйте двусторонний скотч для фиксации.

Если у Вас имеется заменяемый кабель трекпада с уже нанесённым клеем, снимите защитную подложку и прижмите кабель на место.

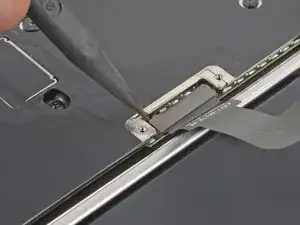

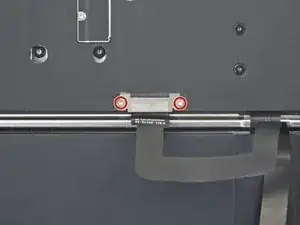

Используйте отвёртку 3IP Torx Plus, чтобы вынуть два винта длиной 1.5 мм, фиксирующие крышку кабеля трекпада.

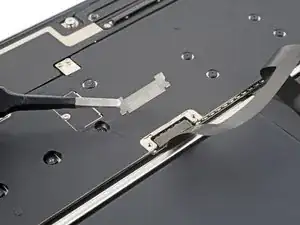

Снимите крышку.

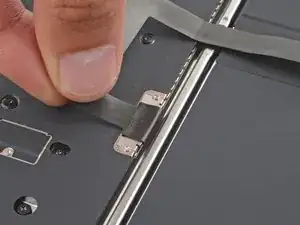

Используйте наконечник лопатки, чтобы поддеть и отсоединить нажимной разъём кабеля трекпада от платы логики.

Две узкие полоски клея фиксируют кабель трекпада к раме.

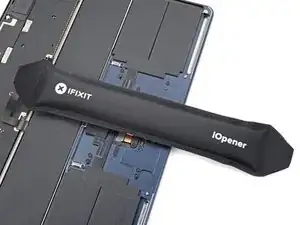

Подогрейте iOpener и приложите его к кабелю трекпада на две минуты, чтобы размягчить клей, фиксирующий его к раме.

Вы также можете использовать фен — но сильный нагрев может повредить аккумулятор, поэтому действуйте осторожно.

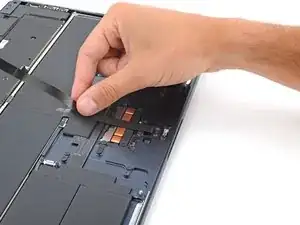

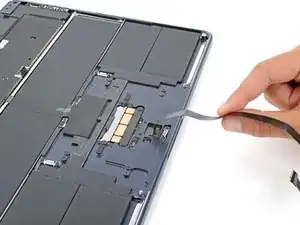

Потяните кабель трекпада в сторону нижней части MacBook, чтобы отделить его от рамы.

При сборке:

Используйте оставшийся клей, чтобы зафиксировать кабель трекпада на крышке. Если кабель не держится, используйте двустороннюю ленту для фиксации.

Если у вас есть запасной кабель трекпада с уже нанесённым клеем, снимите защитные пленки и прижмите кабель на место.
