Замена разъёма для наушников MacBook Air 15" 2024

Дайте батарее MacBook разрядиться ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите MacBook.

Закройте дисплей и положите MacBook вверх дном. Держите ноутбук закрытым, пока физически не отсоедините батарею.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Используйте отвёртку P5 pentalobe, чтобы отвинтить четыре винта длиной 6,4 мм, крепящие нижнюю крышку.

Прикрепите присоску к центру переднего края нижней крышки.

Поднимите присоску, чтобы создать зазор между нижней крышкой и рамой.

Вставьте медиатор для открытия в образовавшийся зазор.

На следующих двух шагах вы почувствуете и услышите освобождение шести защёлок. Если защёлка не освобождается, вставьте медиатор глубже и попробуйте снова.

Сдвиньте медиатор к правому нижнему углу, чтобы освободить первую защёлку.

Проведите медиатор вокруг угла и вверх по правому краю, чтобы освободить следующие две защёлки.

Вставьте медиатор в первоначальный зазор, созданный присоской.

Проведите медиатор к левому нижнему углу и вверх по левому краю, чтобы освободить три оставшиеся защёлки.

Четыре скользящие защёлки вдоль заднего края MacBook прочно фиксируют нижнюю крышку. Отделение этих защёлок требует значительной силы — подумайте о перчатках, чтобы защитить руки от острых краёв нижней крышки.

Держите нижнюю крышку плоско относительно рамы и сильно сдвиньте её прямо от заднего края, по одной стороне за раз, чтобы освободить скользящие защёлки.

Не тяните вверх, пока крышка полностью не отделится.

Снимите нижнюю крышку.

При обратной сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки со шляпками винтов, над которыми они проходят. Надавите и сдвиньте нижнюю крышку к заднему краю, чтобы защёлки вошли в зацепление — крышка перестанет сдвигаться по мере зацепления защёлок.

Когда одна сторона зацепится, она может вывести другую сторону из строя. Проверяйте обе стороны по мере нажатия — вдоль заднего края не должно быть зазора.

Когда нижняя крышка сравняется с рамой, крепко прижмите по периметру, чтобы зацепить шесть защёлок.

Вы услышите и почувствуете отчетливый щелчок при защёлкивании каждой защёлки.

С помощью пинцета с тупыми концами или пальцами снимите кусочек ленты, закрывающей крышку разъёма батареи.

При обратной сборке используйте оставшийся клей, чтобы зафиксировать ленту на крышке.

Используйте отвёртку 3IP Torx Plus, чтобы отвинтить два винта длиной 1,5 мм, фиксирующие крышку разъёма батареи.

Снимите крышку.

Используйте медиатор для открытия, чтобы поддеть и отсоединить разъём батареи.

Чтобы снова подключить нажимной разъём, совместите его с гнездом и осторожно нажмите с одной стороны, пока он не щёлкнет, затем нажмите с другой стороны. Может потребоваться несколько попыток для выравнивания разъёма.

Правый динамик будет находиться с вашей левой стороны, когда вы работаете с MacBook, поскольку он лежит вверх дном.

Используйте отвёртку 3IP Torx Plus, чтобы отвинтить следующие винты:

Два винта длиной 2,6 мм, фиксирующие крышку левого шарнира

Два винта длиной 1,5 мм, фиксирующие крышку кабеля динамика

Снимите крышку кабеля динамика.

Вставьте наконечник лопатки в одно из отверстий для винтов крышки левого шарнира.

Отодвиньте крышку шарнира от заднего края, чтобы освободить её.

Снимите крышку шарнира.

Используйте наконечник лопатки, чтобы поддеть и отсоединить нажимной разъём правого динамика.

Удалите три винта, закрепляющих правый динамик:

Один винт Torx Plus 4IP длиной 5.5 мм

Один винт Torx Plus 4IP длиной 2.7 мм

Один винт Torx Plus 6IP длиной 3.5 мм

Убедитесь, что кабель на верхнем правом краю динамика не зацепился за плату, иначе он может порваться.

Поднимите левый край динамика над рамкой и сдвиньте его влево, чтобы извлечь.

При сборке сдвиньте кабель динамика под левый край узла антенны перед установкой динамика в нишу.

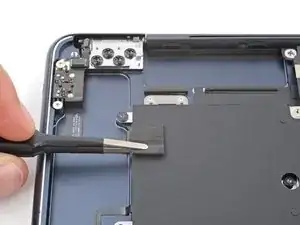

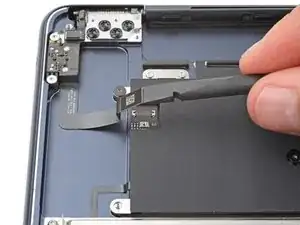

Используйте пинцет или пальцы, чтобы снять поролоновую прокладку с крышки разъёма наушников на левом краю платы.

При сборке используйте оставшийся клей для фиксации поролоновой прокладки. Если прокладка не держится, закрепите её двусторонней лентой.

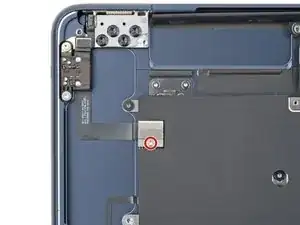

Используйте отвертку Torx Plus 3IP, чтобы удалить винт длиной 1.5 мм, крепящий крышку разъёма наушников.

Снимите крышку разъёма наушников.

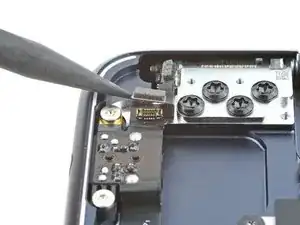

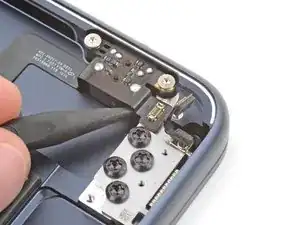

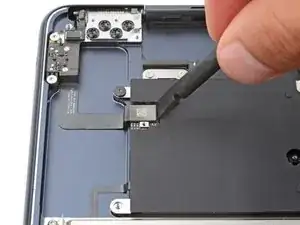

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём наушников.

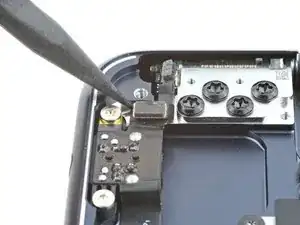

Используйте острый конец лопатки, чтобы поддеть и отсоединить датчик угла крышки от верхнего кабеля разъёма наушников.

Слабый клей фиксирует верхний и нижний кабели разъёма наушников к рамке.

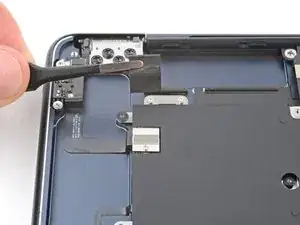

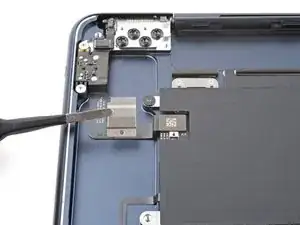

Вставьте острый конец лопатки под верхний кабель разъёма наушников.

Аккуратно поднимите кабель, чтобы отделить клей, который его фиксирует.

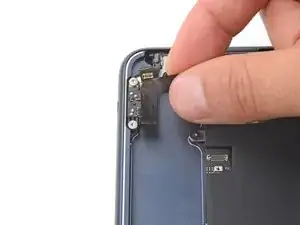

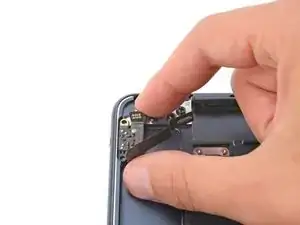

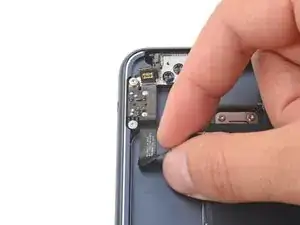

Осторожно оторвите нижний кабель разъёма наушников от рамки.

При сборке:

Если у вашего нового разъёма наушников кабели с клеевым слоем, снимите пластиковые защитные пленки и прижмите кабели на рамке.

Если кабели без клея, используйте полоски двусторонней ленты для их фиксации на рамке.

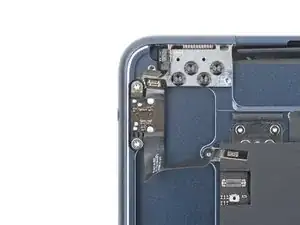

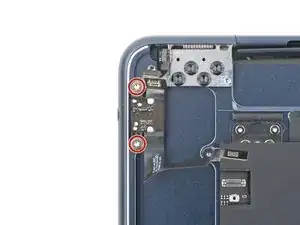

Используйте отвертку Torx Plus 5IP, чтобы удалить два винта длиной 4.8 мм, закрепляющих разъём наушников.

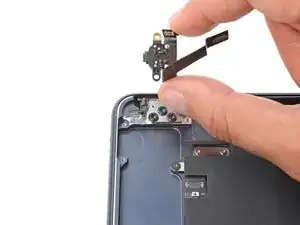

Сдвиньте разъём наушников из его ниши и извлеките его.
