Замена трекпада MacBook Air 15" 2023

Разрядите батарею MacBook ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите MacBook.

Закройте дисплей и положите MacBook крышкой вниз. Держите ноутбук закрытым, пока физически не отсоедините батарею.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Используйте отвертку P5 pentalobe, чтобы выкрутить четыре винта длиной 6,4 мм, фиксирующие нижнюю крышку.

Прикрепите присоску к центру переднего края нижней крышки.

Поднимите присоску, чтобы создать зазор между нижней крышкой и рамой.

Вставьте медиатор для вскрытия в образовавшийся зазор.

В следующих двух шагах вы почувствуете и услышите освобождение шести защёлок. Если защёлка не отпускается, вставьте медиатор глубже и попробуйте снова.

Просуньте медиатор к правому нижнему углу, чтобы освободить первую защёлку.

Проведите медиатор вокруг угла и вверх по правому краю, чтобы освободить ещё две защёлки.

Вставьте медиатор в первоначальный зазор, созданный присоской.

Проведите медиатор к левому нижнему углу и вверх по левому краю, чтобы освободить три оставшиеся защёлки.

Четыре скользящие защёлки вдоль заднего края MacBook прочно фиксируют нижнюю крышку. Для отсоединения этих защёлок потребуется значительная сила — при работе используйте перчатки, чтобы защитить руки от острых краёв нижней крышки.

Держите нижнюю крышку плоско относительно рамки и энергично сдвигайте её прямо от заднего края, по одному углу за раз, чтобы освободить скользящие защёлки.

Не тяните вверх, пока крышка полностью не отделится.

Снимите нижнюю крышку.

При сборке:

Установите нижнюю крышку на место и совместите скользящие защёлки со шляпками винтов, по которым они скользят. Надавите и сдвиньте нижнюю крышку к заднему краю, чтобы защёлки вошли в зацепление — крышка перестанет скользить, когда защёлки зацепятся.

Когда одна сторона встанет на место, она может вывести другую из соосности. Проверяйте обе стороны при прижиме — вдоль заднего края не должно быть зазора.

Как только нижняя крышка ровно ляжет на рамку, сильно прижмите по периметру, чтобы защёлки защёлкнулись.

Вы услышите и почувствуете отчетливый щелчок при защёлкивании каждой защёлки.

Используйте пинцет с тупыми концами или пальцы, чтобы снять кусочек ленты, прикрывающий крышку разъёма батареи.

При сборке используйте оставшийся клей для закрепления ленты на крышке.

Используйте отвертку 3IP Torx Plus, чтобы выкрутить два винта длиной 1,5 мм, фиксирующие крышку разъёма батареи.

Снимите крышку.

Используйте медиатор для вскрытия, чтобы приподнять и отсоединить разъём батареи.

Чтобы подключить нажимной разъём, совместите его с гнездом и аккуратно нажмите с одной стороны, пока не щёлкнет, затем нажмите с другой стороны. Может потребоваться несколько попыток для точного совмещения разъёма.

Небольшой кусочек чёрной ленты скрывает два винта крышки кабеля трекпада.

Снимите ленту с кабеля трекпада пинцетом или пальцами.

При сборке используйте оставшийся клей для закрепления ленты на крышке.

Лёгкий клей фиксирует кабель трекпада на его металлической крышке.

Оттяните кабель трекпада от крышки, чтобы отделить прикрепляющий его клей.

При сборке:

Если на кабеле трекпада есть клей, снимите защитную плёнку и прижмите кабель к трекпаду.

Если на кабеле нет клея, используйте полоску двухстороннего скотча для его фиксации на трекпаде.

Используйте отвертку 3IP Torx, чтобы выкрутить два винта длиной 1,5 мм, фиксирующие крышку кабеля трекпада.

Снимите крышку.

Используйте кончик лопатки, чтобы приподнять и отсоединить нажимной разъём кабеля трекпада от платы логики.

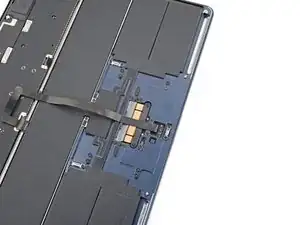

Две узкие полоски клея фиксируют кабель трекпада к рамке.

Разогрейте iOpener и приложите его к кабелю трекпада на две минуты, чтобы размягчить клей, фиксирующий его к рамке.

Вы также можете использовать фен — но сильный нагрев может повредить аккумулятор, поэтому действуйте осторожно.

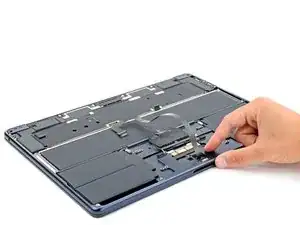

Потяните кабель трекпада к нижней части MacBook, чтобы отделить его от рамки.

При сборке:

Если на кабеле трекпада есть клейкая основа, снимите две пластиковые защитные пленки и прижмите кабель к рамке.

Если на кабеле трекпада нет клея, используйте полоски двустороннего скотча, чтобы закрепить его на рамке.

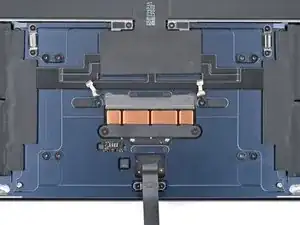

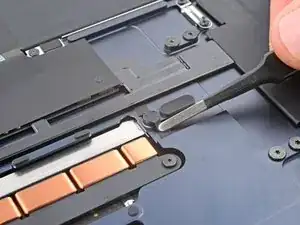

Маленькие кусочки ленты закрывают два винта трекпада.

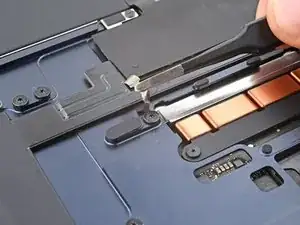

Используйте пинцет с притуплёнными концами, чтобы аккуратно оторвать ленту от винтов.

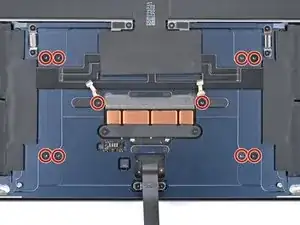

Используйте отвертку Torx Plus 5IP, чтобы открутить десять винтов длиной 4 мм, крепящих трекпад.

Будьте внимательны, не потеряйте четыре шайбы, лежащие на стойках винтов трекпада. Без них трекпад не будет правильно устанавливаться.

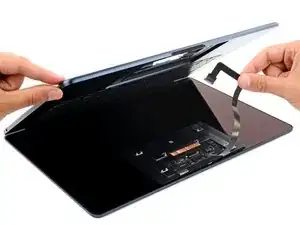

Медленно откройте MacBook — трекпад останется на дисплее.

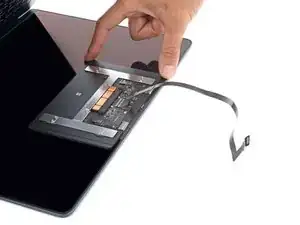

Протяните кабель трекпада через его отверстие в рамке.

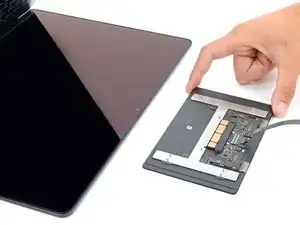

Снимите трекпад с дисплея.

Примечание при сборке:

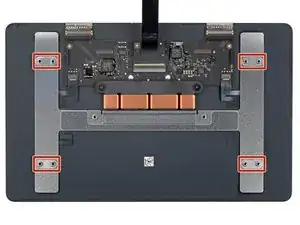

Перед установкой нового трекпада убедитесь, что все четыре шайбы находятся на своих местах.

Перед установкой трекпада убедитесь, что к нему подключён кабель. Если новый трекпад поставляется без кабеля, выполните следующие три шага, чтобы снять и перенести старый кабель.

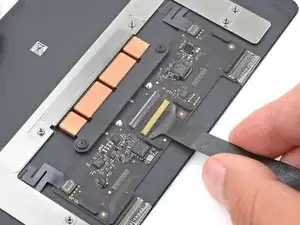

Используйте кончик лопатки или чистый ноготь, чтобы поднять запорную планку ZIF‑разъёма кабеля трекпада.

При сборке:

Зафиксируйте кабель, опустив запорную планку вниз.

Если на кабеле трекпада есть клейкая основа, снимите пластиковую защитную плёнку и прижмите кабель к трекпаду.

Если у кабеля нет клея, используйте полоску двустороннего скотча, чтобы закрепить его на трекпаде.

Плотный клей фиксирует кабель трекпада к трекпаду прямо под разъёмом кабеля.

Разогрейте iOpener и приложите его к нижнему краю трекпада на две минуты, чтобы размягчить клей.

В качестве альтернативы вы можете использовать фен для нагрева кабеля.

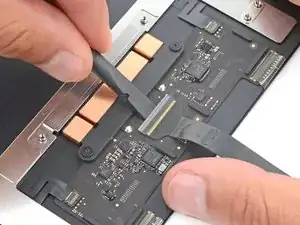

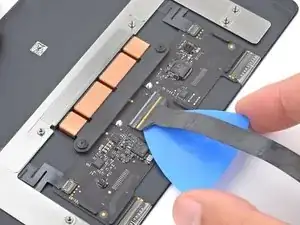

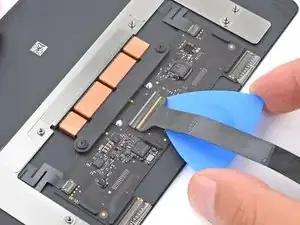

Проведите медиатором взад‑вперёд под кабелем трекпада, чтобы отделить его от трекпада.

Вытяните кабель трекпада из его гнезда и снимите его.

При сборке убедитесь, что запорная планка поднята перед вставкой кабеля трекпада в гнездо.
