Замена платы ввода-вывода MacBook Air 11", середина 2011

Выключите и закройте компьютер. Положите его экраном вниз на мягкую поверхность.

Снимите следующие десять винтов:

Два 8 мм пятигранных винта Pentalobe

Восемь 2,5 мм пятигранных винтов Pentalobe

Специальную отвертку для винтов Pentalobe можно найти по этой ссылке.

Заведите пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы снять нижнюю крышку с MacBook Air.

На этом шаге необходимо отключить аккумулятор, чтобы избежать короткого замыкания компонентов во время ремонта.

Используйте плоский конец лопатки, чтобы поднять обе короткие стороны разъема аккумулятора вверх и отключить его от разъема на системной плате.

Отогните кабель аккумулятора немного в сторону от системной платы, чтобы разъем случайно не подключился обратно.

Снимите один винт Torx T5 длиной 2,9 мм, фиксирующий накопитель на системной плате.

Используйте лопатку, чтобы слегка приподнять свободный конец накопителя, достаточный для того, чтобы ухватить его второй рукой.

Не приподнимайте конец накопителя слишком сильно.

Вытяните накопитель прямо из разъема и удалите его с системной платы.

При установке накопителя повторно убедитесь, что он правильно установлен в разъем, перед тем как установить винт крепления.

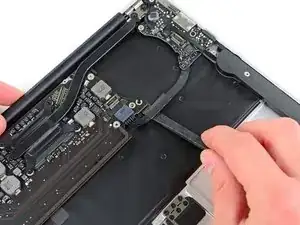

Используйте плоский конец лопатки, чтобы поднять кабель платы ввода-вывода вверх из разъема на самой плате ввода-вывода.

Отклейте кабель платы ввода-вывода от клеевой фиксации, крепящей его к вентилятору.

Используйте плоский конец лопатки, чтобы поднять разъем платы ввода-вывода вверх и извлечь его из разъема на системной плате

Следите, чтобы двигаться строго вверх при отключении разъема. Разъем на системной плате расположен глубоко, и при нажатии сбоку можно повредить системную плату

Снимите кабель платы ввода-вывода.

Используйте конец лопатки, чтобы аккуратно поднять фиксирующую защелку разъема ленточного кабеля вентилятора ZIF.

Убедитесь, что Вы поддеваете именно подвижную фиксирующую защелку, а не сам разъем.

Снимите следующие три винта, крепящих вентилятор к верхней крышке:

Два винта Torx T5 длиной 5,2 мм

Один винт Torx T5 длиной 3,6 мм

Приподнимите вентилятор из верхней крышки и осторожно вытяните ленточный кабель вентилятора из разъема, когда вынимаете его из корпуса MacBook Air.

Снимите следующие пять винтов, крепящих аккумулятор к верхней крышке:

Два винта Torx T5 длиной 5,2 мм

Один винт Torx T5 длиной 6 мм

Два винта Torx T5 длиной 2,6 мм

Не касайтесь и не сжимайте шесть литий-полимерных элементов при обращении с аккумулятором.

Приподнимите аккумулятор с края, ближайшего к системной плате, и удалите его из верхней крышки.

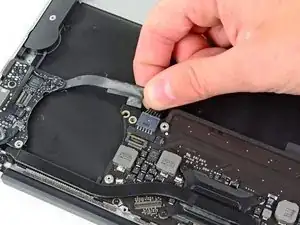

Отключите плату ввода-вывода, вытянув силовой кабель из разъема на системной плате.

Тяните кабель параллельно поверхности системной платы в сторону переднего края MacBook Air.

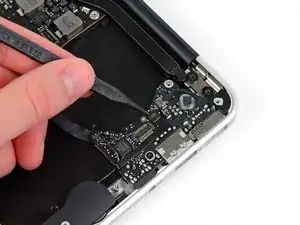

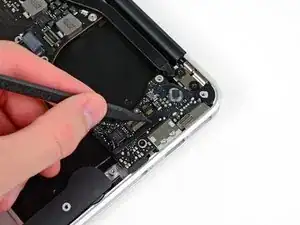

Используйте конец лопатки, чтобы аккуратно поднять фиксирующую защелку разъема ленточного кабеля микрофона ZIF.

Убедитесь, что Вы поддеваете именно защелку, а не сам разъем.

Вытяните ленточный кабель микрофона прямо из его разъема.

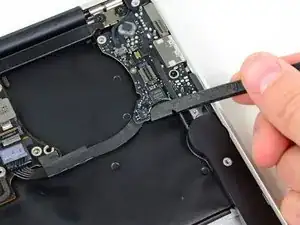

Используйте плоский конец лопатки, чтобы поднять разъем кабеля левого динамика вверх и извлечь его из разъема на плате ввода-вывода.

Поддевайте разъем снизу проводов.

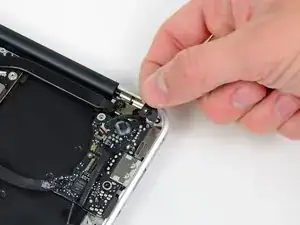

Вытяните кабель камеры параллельно поверхности платы ввода-вывода в сторону заднего края MacBook Air, чтобы отключить его от разъема.

Не поднимайте кабель вверх при отключении — разъем может отломиться от системной платы.

Снимите небольшую резиновую прокладку с угла верхней крышки, ближайшего к плате ввода-вывода.

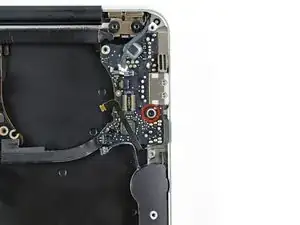

Снимите один винт Torx T5 длиной 3,6 мм, фиксирующий плату ввода-вывода к верхней крышке.

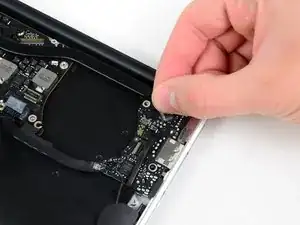

Осторожно приподнимите плату ввода-вывода с края, ближайшего к системной плате, и снимите её с верхней крышки.
