Замена верхней части корпуса MacBook Air 11" Late 2010

Используйте это руководство для замены верхней части корпуса MacBook Air. Верхняя часть корпуса включает клавиатуру и трекпад.

Шаг 1

Перед началом работы закройте компьютер и положите его дисплеем вниз на мягкую поверхность.

Удалите следующие десять винтов:

Два 8 мм винта Pentalobe с 5 зубцами

Восемь 2,5 мм винтов Pentalobe с 5 зубцами

Специальная отвертка, необходимая для удаления восьми винтов Pentalobe с 5 зубцами, доступна здесь.

Шаг 2

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщелкнуть нижнюю крышку от Air.

Снимите нижнюю крышку и отложите в сторону.

Шаг 3

На этом шаге вы отключите батарею, чтобы избежать короткого замыкания компонентов при обслуживании.

Используйте плоский конец лопатки, чтобы поддеть обе короткие стороны разъёма батареи вверх и отсоединить его от гнезда на плате логики.

Немного отогните кабель батареи от платы логики, чтобы разъём случайно не соприкоснулся с гнездом.

Шаг 4

Удалите один 2,9 мм винт Torx T5, крепящий SSD к плате логики.

Шаг 5

С помощью лопатки приподнимите свободный конец SSD настолько, чтобы взять его другой рукой.

Не поднимайте конец SSD чрезмерно.

Вытяните накопитель прямо из гнезда и извлеките его с платы логики.

При повторной установке SSD убедитесь, что он правильно вставлен, прежде чем устанавливать удерживающий винт.

Шаг 6

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля платы I/O и вынуть его из гнезда на плате I/O.

Шаг 7

Следующий разъём имеет особенно глубокое гнездо. При отключении соблюдайте осторожность.

Нежно потянув кабель платы I/O вверх у места соединения с платой логики, используйте наконечник лопатки, чтобы поочерёдно поддевать стороны разъёма и «вывести» его из гнезда.

Снимите кабель платы I/O.

Шаг 8

Используйте наконечник лопатки, чтобы аккуратно поднять фиксирующую защёлку в ZIF-гнезде кабеля вентилятора.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую защёлку, не само гнездо.

Шаг 9

Удалите следующие три винта, крепящие вентилятор к верхней части корпуса:

Два 5,2 мм винта Torx T5

Один 3,6 мм винт Torx T5

Шаг 10

Поднимите вентилятор из верхней части корпуса и аккуратно вытяните ленту вентилятора из гнезда при снятии с Air.

Шаг 11

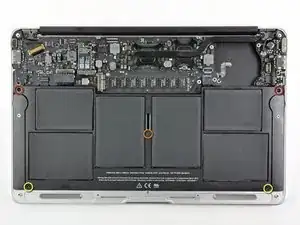

Удалите следующие пять винтов, крепящих аккумулятор к верхней части корпуса:

Два 5,2 мм винта Torx T5

Один 6 мм винт Torx T5

Два 2,6 мм винта Torx T5

Шаг 12

Не прикасайтесь и не сжимайте шесть литий-полимерных элементов при обращении с аккумулятором.

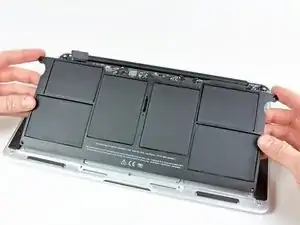

Поднимите аккумулятор от края, ближайшего к плате логики, и извлеките его из верхней части корпуса.

Шаг 13

Отключите плату I/O, потянув силовой кабель от его гнезда на плате логики.

Тяните кабель параллельно поверхности платы логики в направлении переднего края Air.

Шаг 14

Используйте наконечник лопатки или ноготь, чтобы поднять фиксирующую защёлку в ZIF-гнезде ленты трекпада.

Убедитесь, что вы поддеваете именно шарнирную фиксирующую защёлку, не само гнездо.

Вытяните ленту трекпада прямо из гнезда в направлении переднего края Air.

Шаг 15

Используйте наконечник лопатки, чтобы вывести кабель правого динамика из прорези в плате логики.

Шаг 16

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля правого динамика и вынуть его из гнезда на плате логики.

Подденьте снизу, со стороны кабелей.

Шаг 17

Аккуратно подденьте наконечником лопатки чёрную пластиковую защёлку, приклеенную к фиксатору кабеля дисплея, чтобы защёлка отщелкнула и оторвалась от гнезда.

Удерживая защёлку отогнутой от гнезда, используйте наконечник лопатки и пальцы, чтобы аккуратно вынуть кабель дисплея из гнезда.

Не тяните кабель дисплея вверх при отключении, так как его гнездо может оторваться от платы логики.

Шаг 18

Снимите маленькую резиновую прокладку с угла верхней части корпуса рядом с кабелем дисплея.

Шаг 19

Используйте плоский конец лопатки, чтобы поддеть и снять оба разъёма антенных кабелей с их гнёзд на плате AirPort/Bluetooth.

Шаг 20

Осторожно выведите антенные кабели из прорези на плате логики.

Шаг 21

Снимите три винта Torx T5 длиной 3,6 мм, крепящие плату логики к верхней крышке.

Шаг 22

Осторожно поднимите сборку платы логики из верхней крышки, следя за хрупким радиатором и кабелями, которые могут зацепиться.

Шаг 23

Потяните кабель камеры параллельно лицевой стороне платы ввода-вывода к заднему краю Air, чтобы отсоединить его от разъёма.

Не поднимайте этот кабель вверх при отсоединении, так как его разъём может оторваться от платы логики.

Шаг 24

Снимите небольшую резиновую прокладку с уголка верхней крышки, ближайшего к плате ввода-вывода.

Шаг 25

Отделите шесть петлей кабеля, фиксирующих антенные кабели к верхней крышке.

Осторожно вытяните петли кабеля немного из канавки в верхней крышке по одной.

Используйте лопатку, чтобы раскрыть пластиковые петли, пока вы выводите антенные кабели через них.

Повторите это для всех пяти удерживающих петель.

Шаг 26

Снимите внешний винт Torx T8 длиной 4,9 мм, крепящий каждый шарнир дисплея к верхней крышке (всего два винта).

Шаг 27

Откройте дисплей до перпендикулярного положения относительно верхней крышки и положите его на стол, как показано.

Держите Air устойчиво и снимите оставшийся винт Torx T8 длиной 4,9 мм с нижнего кронштейна дисплея.

Шаг 28

Перед снятием последнего винта дисплея обязательно удерживайте дисплей и верхнюю крышку другой рукой. Невыполнение этого может привести к падению компонентов на стол и дорогостоящему повреждению.

Снимите последний винт Torx T8 длиной 4,9 мм, крепящий дисплей к верхней крышке.

Шаг 29

Сдвиньте верхнюю крышку немного по направлению к сборке дисплея, затем поверните её от передней части сборки дисплея.

Когда оба шарнира дисплея освободятся от верхней крышки, снимите дисплей и отложите его в сторону.

Следите за прокладками под каждым из двух кронштейнов дисплея. При установке дисплея убедитесь, что под каждым кронштейном присутствует прокладка (против верхней крышки), как показано на третьем изображении.

Шаг 30

Используйте плоский конец лопатки, чтобы отпереть правый динамик от клея, фиксирующего его к верхней крышке.

Поддёргивайте динамик только в областях голого алюминия на верхней крышке. Поддёргивание в районе клавиатуры может повредить клавиатуру и сам динамик.

Снимите правый динамик с верхней крышки.

Шаг 31

Используйте наконечник лопатки, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме кабеля микрофона.

Убедитесь, что вы поддеваете фиксирующий язычок, а не сам разъём.

Вытяните ленточный кабель микрофона прямо из его разъёма.

Шаг 32

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля левого динамика и вынуть его из гнезда на плате ввода-вывода.

Поддёгивайте снизу, под проводами.

Выведите кабель левого динамика из выреза на плате ввода-вывода.

Шаг 33

Снимите один винт Torx T5 длиной 3,6 мм, крепящий плату ввода-вывода к верхней крышке.

Шаг 34

Аккуратно приподнимите плату ввода-вывода за край, ближайший к плате логики, и извлеките её из верхней крышки.

Шаг 35

Используйте плоский конец лопатки, чтобы отпереть левый динамик от клея, фиксирующего его к верхней крышке.

Поддёргивайте динамик только в областях голого алюминия на верхней крышке. Поддёргивание в районе клавиатуры может повредить клавиатуру и сам динамик.

Снимите левый динамик с верхней крышки.

Шаг 36

Используйте наконечник лопатки, чтобы отподеть микрофон от стороны верхней крышки.

Снимите микрофон с верхней крышки.

Верхняя крышка остаётся.

Заключение

Чтобы собрать устройство обратно, выполните эти шаги в обратном порядке.

Перевод руководства с ifixit.com
