Замена шлейфа платы ввода-вывода MacBook Air 11" середина 2011 г.
Используйте это руководство, чтобы заменить повреждённый шлейф платы ввода-вывода.
Шаг 1
Выключите компьютер и закройте крышку. Положите его на мягкую поверхность верхней стороной вниз.
Удалите следующие десять винтов:
Два винта Pentalobe 5-точечные, 8 мм
Восемь винтов Pentalobe 5-точечные, 2,5 мм
Специальная отвёртка, необходимая для удаления 5-точечных винтов Pentalobe, доступна здесь.
Шаг 2
Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщелкнуть нижнюю крышку MacBook Air.
Шаг 3
На этом шаге вы отключите аккумулятор, чтобы избежать короткого замыкания компонентов во время обслуживания.
Используйте плоский конец лопатки, чтобы поддеть обе короткие стороны разъёма аккумулятора вверх и отсоединить его от гнезда на логической плате.
Слегка отогните кабель аккумулятора от логической платы, чтобы разъём случайно не коснулся гнезда.
Шаг 4

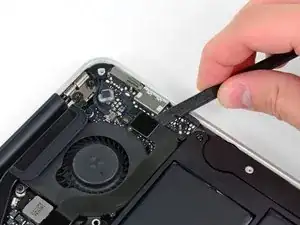

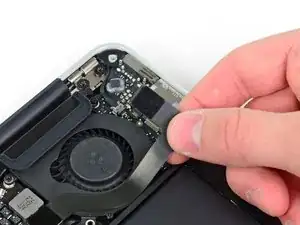

Используйте плоский конец лопатки, чтобы поддеть разъём шлейфа платы ввода-вывода вверх и вынуть его из гнезда на плате ввода-вывода.
Шаг 5
Следующий разъём имеет особенно глубокое гнездо. Будьте осторожны при его отключении.

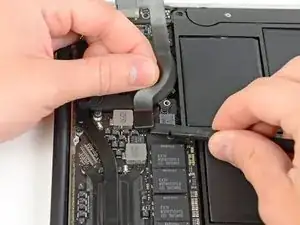

Аккуратно потянув шлейф платы ввода-вывода вверх вблизи его соединения с логической платой, используйте кончик лопатки, чтобы поочерёдно поддевать стороны разъёма и «выкатывать» его из гнезда.

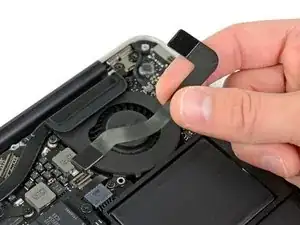

Снимите шлейф платы ввода-вывода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
