Замена платы логики MacBook Air 11" середины 2011 г.

Выключите компьютер и закройте его. Положите его верхней стороной вниз на мягкую поверхность.

Удалите следующие десять винтов:

Два 8 мм винта Pentalobe с 5 лепестками

Восемь 2,5 мм винтов Pentalobe с 5 лепестками

Специальная отвёртка, необходимая для снятия винтов Pentalobe с 5 лепестками, доступна здесь.

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы отщёлкнуть нижнюю крышку от Air.

На этом шаге вы отключите аккумулятор, чтобы снизить риск короткого замыкания компонентов при ремонте.

Используйте плоский конец лопатки, чтобы приподнять обе короткие стороны разъёма аккумулятора вверх и отсоединить его от гнезда на плате логики.

Слегка отогните кабель аккумулятора от платы логики, чтобы разъём случайно не коснулся своего гнезда.

Снимите один 2,9 мм винт Torx T5, фиксирующий SSD на плате логики.

Используйте лопатку, чтобы приподнять свободный конец SSD настолько, чтобы вы могли схватить его другой рукой.

Не поднимайте конец SSD чрезмерно.

Вытяните накопитель прямо из его гнезда и снимите его с платы логики.

При повторной установке SSD убедитесь, что он правильно установлен, прежде чем закручивать фиксирующий винт.

Используйте плоский конец лопатки, чтобы поддеть кабель платы ввода-вывода и вынуть его из гнезда на плате ввода-вывода.

Отклейте кабель платы ввода-вывода от клея, которым он приклеен к вентилятору.

Используйте плоский конец лопатки, чтобы приподнять разъём платы ввода-вывода и вынуть его из гнезда на плате логики

Обязательно поднимайте разъём строго вверх при отсоединении от гнезда. Гнездо очень глубокое на плате логики, и поддевание его в бок может повредить плату логики

Снимите кабель платы ввода-вывода.

Используйте наконечник лопатки, чтобы осторожно приподнять удерживающую защёлку в ZIF-разъёме кабеля вентилятора.

Убедитесь, что вы поддёте именно шарнирную удерживающую защёлку, а не сам разъём.

Удалите следующие три винта, крепящие вентилятор к верхней части корпуса:

Два 5,2 мм винта Torx T5

Один 3,6 мм винт Torx T5

Поднимите вентилятор из верхней части корпуса и аккуратно выньте шлейф вентилятора из гнезда при его удалении из Air.

Удалите следующие пять винтов, крепящих аккумулятор к верхней части корпуса:

Два 5,2 мм винта Torx T5

Один 6 мм винт Torx T5

Два 2,6 мм винта Torx T5

Не прикасайтесь и не сжимайте шесть литий-полимерных элементов при обращении с аккумулятором.

Поднимите аккумулятор за край, ближний к плате логики, и выньте его из верхней части корпуса.

Используйте плоский конец лопатки, чтобы освободить клеевой фиксатор, удерживающий кабель питания платы ввода-вывода на верхней части корпуса.

Отключите плату ввода-вывода, потянув кабель питания от его гнезда на плате логики.

Тяните кабель параллельно поверхности платы логики в направлении переднего края Air.

Используйте наконечник лопатки, чтобы приподнять удерживающую защёлку в ZIF-разъёме шлейфа подсветки клавиатуры.

Убедитесь, что вы поддёте именно шарнирную удерживающую защёлку, а не сам разъём.

Выньте шлейф подсветки клавиатуры из гнезда.

Используйте наконечник лопатки или ноготь, чтобы приподнять удерживающую защёлку в ZIF-разъёме шлейфа трекпада.

Убедитесь, что вы поддёте именно шарнирную удерживающую защёлку, а не сам разъём.

Выньте шлейф трекпада прямо из гнезда в направлении переднего края Air.

Используйте наконечник лопатки, чтобы вывести кабель правого динамика из прорези в плате логики.

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля правого динамика и вынуть его из гнезда на плате логики.

Поддевайте снизу под кабели.

Осторожно подведите наконечник лопатки под чёрную пластиковую пластину, приклеенную к защёлке кабеля дисплейных данных, чтобы защёлка отщёлкнулась вверх и отъехала от гнезда.

Снимите маленькую резиновую прокладку с угла верхней части корпуса рядом с кабелем дисплейных данных.

Удерживая защёлку в отведённом от разъёма положении, осторожно вытащите шлейф дисплея из его разъёма.

Не тяните шлейф дисплея вверх при отключении — разъём может оторваться от логической платы.

Используйте плоский конец лопатки, чтобы приподнять оба разъёма антенных кабелей и снять их с гнёзд на плате AirPort/Bluetooth.

Осторожно проведите антенные кабели через прорезь в логической плате.

Снимите три винта T5 Torx длиной 3,6 мм, крепящие логическую плату к верхней части корпуса.

Осторожно поднимите сборку логической платы из верхней части корпуса, учитывая хрупкий радиатор и кабели, которые могут застрять.

Снимите один винт T5 Torx длиной 2,9 мм, фиксирующий плату AirPort/Bluetooth к логической плате.

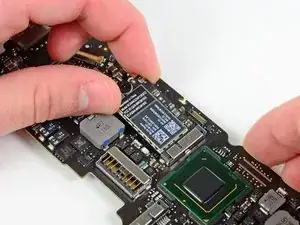

Небольшим приподнимите свободный край платы AirPort/Bluetooth и вытащите её из разъёма на логической плате.

Чтобы не повредить её разъём на логической плате, не поднимайте чрезмерно свободный край платы AirPort/Bluetooth.

Снимите плату AirPort/Bluetooth с логической платы.

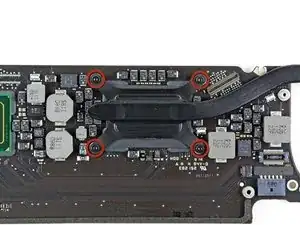

Снимите четыре винта T5 Torx длиной 2,5 мм, которые крепят радиатор к логической плате.

Если радиатор кажется приклеенным к логической плате после снятия всех четырёх винтов, используйте лопатку, чтобы аккуратно отделить радиатор от поверхностей процессора и графического чипа.

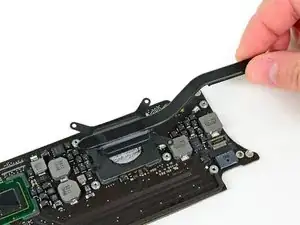

Снимите радиатор с логической платы.

Логическая плата остаётся.

При повторной установке радиатора обязательно нанесите новый слой термопасты. Если вы никогда не наносили термопасту, у нас есть руководство, которое облегчает эту процедуру.
