Замена платы питания MagSafe DC-In в MacBook Pro 15" Retina Display (начало 2013 г.)

Снимите следующие винты P5 pentalobe, крепящие нижнюю крышку к MacBook Pro:

Восемь 3,0 мм

Два 2,3 мм

Поднимите нижнюю крышку, начиная с кромки, ближайшей к крышке сцепления, и снимите её с MacBook Pro.

Отложите нижнюю крышку в сторону.

Отогните предупредительную наклейку, закрывающую разъём аккумулятора.

Используя плоский конец лопатки, аккуратно подденьте разъём аккумулятора вертикально вверх из его гнезда на логической плате.

Отогните провода батареи назад и уберите их в сторону, чтобы разъём аккумулятора случайно не соприкоснулся с логической платой.

Используйте лопатку или пинцет, чтобы поддеть три кабеля антенны AirPort и вертикально поднять их из гнезд на плате AirPort.

Точки подключения кабелей хрупкие. Поднимайте только за разъём, а не за гнездо или сам кабель.

Для подсоединения совместите разъём аккуратно над гнездом и плотно прижмите его плоской частью лопатки.

Используйте кончик лопатки, чтобы сдвинуть штекер кабеля камеры в сторону вентилятора и вынуть его из гнезда на логической плате.

На фото штекер имеет шесть контактов, но в некоторых моделях их двенадцать. Процесс извлечения штекера из гнезда одинаков для обоих вариантов.

Если штекер кабеля камеры не выходит легко из гнезда на логической плате, отогните резиновое покрытие над вентилятором для доступа к кабелю, затем осторожно потяните за кабель, одновременно используя лопатку, чтобы аккуратно выдвинуть штекер из гнезда.

Надавливайте параллельно плате сначала с одной стороны, затем с другой, чтобы постепенно «пройти» штекером из гнезда. Не подднимайте вверх, иначе повредите гнездо.

Подведите плоский конец лопатки под резиновую крышку теплоотвода на правом вентиляторе.

Протяните лопатку вдоль крышки, отрывая клей.

Поднимите крышку и откиньте её, чтобы получить доступ к находящимся под ней кабелям.

Используя пальцы, подтяните кабели AirPort и камеры вверх от вентилятора.

Кабели приклеены к вентилятору, поэтому осторожно отлепляйте их, чтобы не повредить.

Аккуратно выведите кабели из пластикового направляющего канала.

Если у разъёмов кабеля платы ввода-вывода нет вырезов в прокладке, потребуется освободить фиксирующий рычаг под вырезом, чтобы извлечь кабель. В этом случае не поддёргивайте разъём вверх, пока рычаги не будут отщёлкнуты.

Используя плоский конец лопатки, подденьте разъём кабеля платы ввода-вывода вертикально вверх из его гнезда на логической плате.

При сборке подключайте сначала этот конец, так как он не гибкий.

Аналогичным образом извлеките разъём кабеля платы ввода-вывода из его гнезда на плате ввода-вывода.

Удалите кабель платы ввода-вывода из MacBook Pro.

Снимите один винт T5 Torx длиной 2,9 мм, который крепит карту AirPort к логической плате.

Схватите карту AirPort за боковые стороны и поднимите её под небольшим углом (5–10°), чтобы отделить лёгкий клей, прикрепляющий её к логической плате.

Выньте карту AirPort параллельно из её разъёма на логической плате.

Используйте кончик лопатки, чтобы откинуть фиксирующую планку разъёма ленточного кабеля правого вентилятора (ZIF).

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, а не сам разъём.

Начиная с верхней части кабеля, сдвиньте пластиковый инструмент для вскрытия под кабель правого вентилятора, чтобы освободить его от логической платы.

Будьте осторожны при освобождении кабеля, так как он крепко приклеен к логической плате.

Снимите следующие три винта, крепящие правый вентилятор к логической плате:

Один винт T5 Torx 4,4 мм

Один широкий винт T5 Torx 3,9 мм

Один винт T5 Torx 5,0 мм с воротником 2 мм

Поднимите и извлеките правый вентилятор из MacBook Pro.

При повторной установке вентилятора легче сначала подключить ленточный кабель вентилятора, опуская вентилятор на место, а не после установки трёх винтов вентилятора.

Подденьте плоским концом лопатки резиновую крышку теплоотвода на левом вентиляторе и приподнимите её.

Снимите следующие три винта, крепящие левый вентилятор к плате логики:

Один винт T5 Torx 4.4 мм с 2 мм втулкой

Один винт T5 Torx 5.0 мм с 2 мм втулкой

Один винт T5 Wide Head 3.9 мм

При повторной установке вентилятора и его винтов не затягивайте винты полностью, пока все винты сначала не будут установлены слабо — это позволит вентилятору немного сместиться и правильно расположиться при ввинчивании винтов в резьбовые стойки.

Используйте острый конец лопатки, чтобы приподнять удерживающую защёлку разъёма ленточного кабеля левого вентилятора (ZIF).

Убедитесь, что вы поднимаете шарнирную удерживающую защёлку, а не сам разъём.

Начиная с верхней части кабеля, сдвиньте пластиковый инструмент для вскрытия под кабель левого вентилятора, чтобы освободить его от платы логики.

Действуйте осторожно при освобождении кабеля, так как он сильно приклеен к плате логики. При необходимости используйте iOpener или фен, чтобы нагреть кабель и смягчить клей, облегчая снятие.

Выньте левый вентилятор из устройства.

При повторной установке вентилятора подключить ленточный кабель вентилятора обычно удобнее в момент опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Снимите один винт T5 Torx 3.1 мм, крепящий SSD к плате логики.

Слегка приподнимите правую сторону SSD и крепко сдвиньте его прямо назад, выводя из разъёма на плате логики.

Используйте острый конец лопатки, чтобы приподнять фиксатор шлейфа платы ввода-вывода и повернуть его в сторону батареи компьютера.

Используйте плоский конец лопатки, чтобы выдвинуть шлейф платы ввода-вывода прямо из его разъёма на плате логики.

Не поднимайте шлейф платы ввода-вывода вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы логики.

Снимите два винта T5 Torx 3.1 мм, крепящие плату ввода-вывода к плате логики.

В некоторых моделях также удаление серебристого винта T5 Torx 3.5 мм из радиатора может облегчить снятие платы ввода-вывода.

Осторожно приподнимите плату ввода-вывода и извлеките её из нижнего корпуса.

Используйте плоский конец лопатки, чтобы поддеть разъём гнезда для наушников и приподнять его из разъёма на плате логики.

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и вывести его из разъёма на плате логики.

Используйте острый конец лопатки, чтобы поддеть разъём правого динамика и вывести его из разъёма на плате логики.

Подденьте кабель за головку разъёма, а не за сам разъём. Поддевание разъёма может привести к его отрыву от платы логики.

Отогните любую ленту, покрывающую разъём ленточного кабеля клавиатуры.

Используйте плоский конец лопатки, чтобы приподнять удерживающую защёлку разъёма ленточного кабеля клавиатуры (ZIF).

Подденьте только под шарнирную удерживающую защёлку, а не под сам разъём, иначе вы можете отломать его от платы.

Используйте плоский конец лопатки, чтобы аккуратно вытолкнуть ленточный кабель клавиатуры из разъёма, сначала с одной стороны, затем с другой.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля трекпада и приподнять его из разъёма на плате логики.

Используйте плоский конец лопатки, чтобы поддеть разъём подсветки клавиатуры и приподнять его из разъёма на плате логики.

Используйте острый конец лопатки или ноготь, чтобы приподнять удерживающую защёлку разъёма ленточного кабеля микрофона (ZIF).

Убедитесь, что вы поднимаете шарнирную удерживающую защёлку, а не сам разъём.

Вытащите ленточный кабель микрофона из его разъёма.

Используйте острый конец лопатки, чтобы приподнять фиксатор кабеля дисплея и повернуть его в сторону разъёма питания (DC-In) компьютера.

Вытяните кабель данных дисплея прямо из его разъёма на плате логики.

Не поднимайте кабель данных дисплея вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы логики.

Используйте плоский конец лопатки, чтобы аккуратно снять резиновую заглушку с выступающей головки винта рядом с разъёмом MagSafe 2.

Снимите следующие шесть винтов, крепящих плату логики к верхней части корпуса:

Один винт T5 Torx 2.6 мм

Два винта T5 Torx 5.8 мм

Один винт T5 Torx 3.8 мм

Один винт Raised Head T5 Torx 5.2 мм

Один серебристый винт T5 Torx 3.5 мм

Поднимите с той стороны, которая ближе к аккумулятору, и поверните плату логики к верхней части MacBook Pro.

Используя плоский конец лопатки, осторожно вытолкните разъем MagSafe 2 из его гнезда на нижней части платы логики.

При повторной установке платы логики проверьте кабели в отмеченных местах, чтобы они не оказались зажатыми под платой логики.

По часовой стрелке сверху: клавиатура, трекпад, аккумулятор, правый динамик, подсветка клавиатуры, дисплей, микрофон, разъем для наушников, левый динамик.

Удалите узел платы логики из MacBook Pro.

Поверните устройство на 180 градусов, чтобы облегчить доступ к остальным внутренним компонентам.

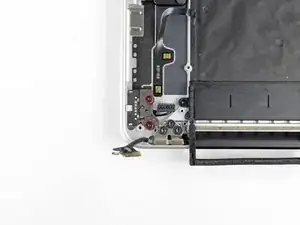

Снимите два винта Torx T5 длиной 2,5 мм, фиксирующие плату питания MagSafe к верхнему корпусу.

Сдвиньте плату питания MagSafe в сторону вправо, чтобы освободить её из выемки в верхнем корпусе.

Поднимите и извлеките плату питания MagSafe из сборки верхнего корпуса.
