Замена динамиков MacBook Pro 15" Retina Display Early 2013
Левый и правый динамики в MacBook Pro с Retina‑дисплеем работают в паре. Следовательно, их следует заменять парой. Используйте это руководство, чтобы заменить оба динамика в вашем MacBook Pro 15" Retina Display Early 2013.
Шаг 1

Удалите следующие винты P5 pentalobe, фиксирующие нижнюю крышку к MacBook Pro:
Восемь 3.0 мм
Два 2.3 мм
Шаг 2

Поднимите нижнюю крышку, начиная с края ближе к крышке сцепления, и снимите её с MacBook Pro.
Отложите нижнюю крышку в сторону.
Шаг 3

Отклейте предупреждающую наклейку, закрывающую разъем батареи.
Шаг 4

Используя плоский конец лопатки, осторожно подденьте разъем батареи и вытяните его вертикально вверх из гнезда на плате.
Отогните кабели батареи назад и в сторону, чтобы разъем батареи случайно не соприкоснулся с платой.
Шаг 5

С помощью лопатки или пинцета подденьте три антенных кабеля AirPort вертикально вверх и отсоедините их от разъемов на плате AirPort.
Точки подключения кабелей хрупкие. Поднимайте только за разъем, не за гнездо и не за сам кабель.
Чтобы подключить обратно, аккуратно совместите разъем с гнездом и плоской стороной лопатки плотно прижмите его вниз.
Шаг 6

Используйте наконечник лопатки, чтобы сдвинуть штекер кабеля камеры в направлении вентилятора и вынуть его из гнезда на плате.
На фото штекер имеет шесть контактов, но в некоторых моделях их двенадцать. Процесс извлечения штекера из гнезда одинаков для обеих версий.
Если штекер кабеля камеры не выходит легко из гнезда на плате, отогните резиновое покрытие над вентилятором для доступа к кабелю, затем аккуратно потяните за кабель, одновременно используя лопатку, чтобы мягко выдавить штекер из гнезда.
Старайтесь толкать параллельно плате, сначала с одной стороны, затем с другой, постепенно «выводя» штекер из гнезда. Не поддёргивайте вверх, иначе повредите гнездо.
Шаг 7


Вставьте плоский конец лопатки под резиновое покрытие радиатора на правом вентиляторе.
Проведите лопаткой вдоль покрытия, чтобы освободить клей.
Поднимите покрытие и отогните его, чтобы получить доступ к лежащим под ним кабелям.
Шаг 8


Используйте пальцы, чтобы оторвать кабели AirPort/Camera от вентилятора.
Кабели приклеены к вентилятору, поэтому аккуратно отрывайте их, чтобы не повредить.
Осторожно выведите кабели из пластикового направляющего держателя.
Шаг 9


Если у разъемов кабеля платы I/O в прокладке есть вырезы, вам потребуется освободить фиксирующий рычаг под вырезом, чтобы снять кабель. В этом случае не поддёргивайте разъем вверх, пока рычаги не будут отщёлкнуты.

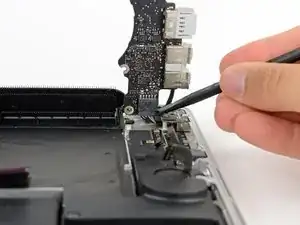

Плоским концом лопатки подденьте разъем кабеля I/O и вытяните его вертикально вверх из гнезда на плате.
При сборке подключайте этот конец первым, так как он не гибкий.
Аналогично отсоедините разъем кабеля I/O от его гнезда на плате I/O.
Удалите кабель платы I/O из MacBook Pro.
Шаг 10

Удалите один винт T5 Torx 2.9 мм, фиксирующий карту AirPort к плате.
Шаг 11

Возьмите карту AirPort за боковые стороны и поднимите её под небольшим углом (5–10°), чтобы отделить лёгкий клей, прикрепляющий её к плате.
Вытяните карту AirPort параллельно из разъёма на плате для её снятия.
Шаг 12

Используйте наконечник лопатки, чтобы откинуть фиксирующую защёлку на разъёме ленточного кабеля правого вентилятора ZIF.
Убедитесь, что вы поддеваете именно шарнирную фиксирующую защёлку, а не сам разъём.
Начиная с верхней части кабеля, вставьте пластиковый монтажный инструмент под кабель правого вентилятора, чтобы освободить его от платы.
При освобождении кабеля будьте осторожны, он сильно приклеен к плате.
Шаг 13

Удалите следующие три винта, фиксирующие правый вентилятор к плате:
Один винт T5 Torx 4.4 мм
Один винт T5 широкая головка 3.9 мм
Один винт T5 Torx 5.0 мм с воротником 2 мм
Шаг 14

Поднимите и извлеките правый вентилятор из MacBook Pro.
При повторной установке вентилятора удобнее подключать ленточный кабель вентилятора в процессе опускания вентилятора на место, а не после установки трёх винтов.
Шаг 15

Плоским концом лопатки подденьте резиновое покрытие радиатора и приподнимите его с левого вентилятора.
Шаг 16

Удалите следующие три винта, крепящие левый вентилятор к плате:
Один винт T5 Torx 4,4 мм с втулкой 2 мм
Один винт T5 Torx 5,0 мм с втулкой 2 мм
Один винт T5 Wide Head 3,9 мм
При повторной установке вентилятора и его винтов не затягивайте винты полностью, пока все винты не будут сначала установлены слабо — это позволит вентилятору немного сдвинуться и занять правильное положение при вворачивании винтов в резьбовые стойки.
Шаг 17


Используйте кончик лопатки, чтобы приподнять фиксирующий язычок разъёма ленточного кабеля левого вентилятора с ZIF-разъёмом.
Убедитесь, что вы поднимаете именно шарнирный фиксирующий язычок, не сам разъём.
Начиная с верхней части кабеля, подденьте пластиковым инструментом для вскрытия левый кабель вентилятора, чтобы отсоединить его от платы.
Будьте осторожны при отсоединении кабеля — он сильно приклеен к плате. При необходимости используйте нагревательный пакет или фен, чтобы разогреть кабель, размягчить клей и облегчить снятие.
Поднимите левый вентилятор и извлеките его из устройства.
При повторной установке вентилятора проще подключить ленточный кабель вентилятора, опуская вентилятор на место, а не после установки трёх винтов вентилятора.
Шаг 18

Удалите один винт T5 Torx 3,1 мм, крепящий SSD к плате.
Шаг 19

Немного приподнимите правую сторону SSD и энергично сдвиньте его прямо прочь из разъёма на плате.
Шаг 20

Используйте кончик лопатки, чтобы откинуть фиксатор кабеля данных платы ввода-вывода и повернуть его в сторону аккумулятора.
Используйте плоский конец лопатки, чтобы вытащить кабель данных платы ввода-вывода прямо из его разъёма на плате.
Не поднимайте кабель данных платы ввода-вывода вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.
Шаг 21


Удалите два винта T5 Torx 3,1 мм, крепящие плату ввода-вывода к плате.
На некоторых моделях для облегчения удаления платы ввода-вывода также может потребоваться удалить серебряный винт T5 Torx 3,5 мм из радиатора.

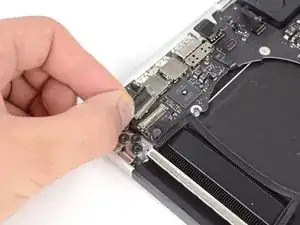

Осторожно приподнимите плату ввода-вывода и извлеките её из нижнего корпуса.
Шаг 22

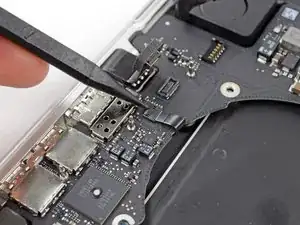

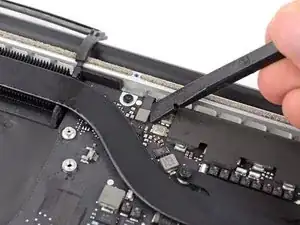

Используйте плоский конец лопатки, чтобы приподнять разъём гнезда для наушников из его гнезда на плате.
Шаг 23

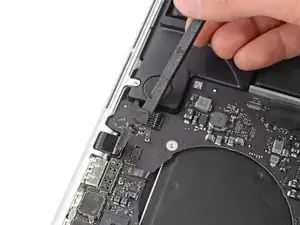

Используйте плоский конец лопатки, чтобы приподнять и вынуть разъём левого динамика из его гнезда на плате.
Используйте кончик лопатки, чтобы приподнять и вынуть разъём правого динамика из его гнезда на плате.
Обязательно подденьте за головку кабеля, а не за сам разъём. Поддевание разъёма может привести к его отрыву от платы.
Шаг 24

Отклейте любую ленту, закрывающую разъём ленточного кабеля клавиатуры.
Шаг 25

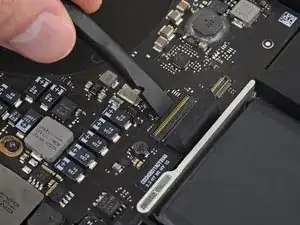

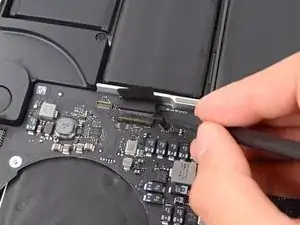

Используйте плоский конец лопатки, чтобы откинуть фиксирующий язычок ZIF-разъёма ленточного кабеля клавиатуры.
Подденьте только под шарнирный фиксирующий язычок, не сам разъём, иначе вы можете отломать его от платы.

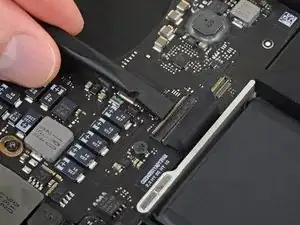

Используйте плоский конец лопатки, чтобы аккуратно вывести ленточный кабель клавиатуры из разъёма, сначала подталкивая с одной стороны, затем с другой.
Шаг 26

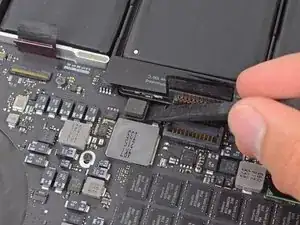

Используйте плоский конец лопатки, чтобы приподнять разъём ленточного кабеля трекпада из его гнезда на плате.
Шаг 27

Используйте плоский конец лопатки, чтобы приподнять разъём подсветки клавиатуры из его гнезда на плате.
Шаг 28

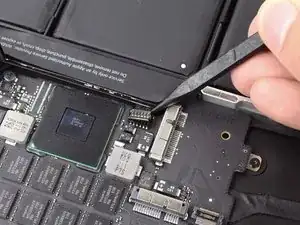

Используйте кончик лопатки или ноготь, чтобы приподнять фиксирующий язычок ZIF-разъёма ленточного кабеля микрофона.
Убедитесь, что вы поднимаете именно шарнирный фиксирующий язычок, не сам разъём.
Выньте ленточный кабель микрофона из разъёма.
Шаг 29

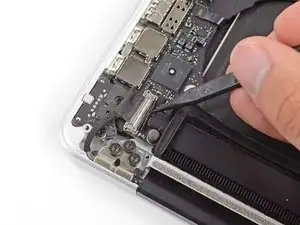

Используйте кончик лопатки, чтобы отжать фиксатор кабеля дисплея и повернуть его в сторону разъёма питания DC-In.
Вытяните кабель дисплея прямо из его разъёма на плате.
Не поднимайте кабель дисплея вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.
Шаг 30

Используйте плоский конец лопатки, чтобы осторожно снять резиновую заглушку винта на выступающей головке рядом с разъёмом MagSafe 2.
Шаг 31

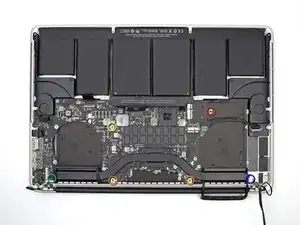

Удалите следующие шесть винтов, крепящих плату к верхнему корпусу:
Один винт T5 Torx 2,6 мм
Два винта T5 Torx 5,8 мм
Один винт T5 Torx 3,8 мм
Один винт Raised Head T5 Torx 5,2 мм
Один серебряный винт T5 Torx 3,5 мм
Шаг 32

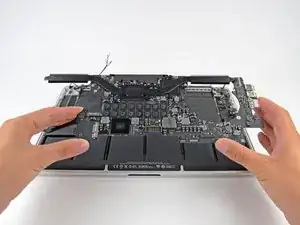

Поднимайте с той стороны, что ближе к аккумулятору, поворачивая плату логики в направлении верхней части MacBook Pro.
Используя плоский конец лопатки, аккуратно выдавите разъем MagSafe 2 из его гнезда на нижней стороне платы логики.

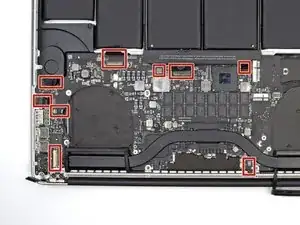

При повторной установке платы логики проверьте кабели в отмеченных местах, чтобы они не оказались зажатыми под платой логики.
По часовой стрелке сверху: клавиатура, трекпад, аккумулятор, правый динамик, подсветка клавиатуры, дисплей, микрофон, разъем для наушников, левый динамик.
Шаг 33

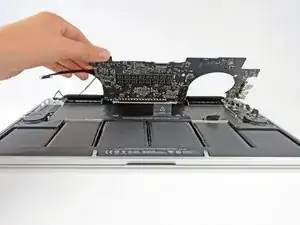

Снимите узел платы логики с MacBook Pro.
Шаг 34

Удалите следующие три винта, крепящие левый динамик к верхней части корпуса:
Один винт T5 Torx 5,6 мм
Один винт T5 Torx 6,9 мм
Один винт T5 Torx 2,6 мм
Поднимите левый динамик из верхней части корпуса и отложите в сторону.
Динамик приклеен к корпусу слабыми клеевыми точками.
Шаг 35

Удалите следующие три винта, крепящие правый динамик к верхней части корпуса:
Один винт T5 Torx 5,6 мм
Один винт T5 Torx 6,9 мм
Один винт T5 Torx 2,6 мм
Снимите правый динамик с MacBook Pro.
Динамик приклеен к корпусу слабыми клеевыми точками.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
