Замена платы ввода/вывода MacBook Pro 15" с Retina дисплеем Early 2013
Используйте это руководство для установки платы ввода/вывода, содержащей порт USB 3.0, порт HDMI и картридер SDXC.
Шаг 1

Удалите следующие винты P5 pentalobe, которыми нижняя крышка прикреплена к MacBook Pro:
Восемь 3,0 мм
Два 2,3 мм
Шаг 2

Поднимите нижнюю крышку за край, ближайший к крышке сцепления, и снимите её с MacBook Pro.
Отложите нижнюю крышку в сторону.
Шаг 3

Отклейте предупреждающую наклейку, закрывающую разъём батареи.
Шаг 4

Используя плоский конец лопатки, аккуратно подденьте разъём батареи вертикально вверх из его гнезда на платы логики.
Отогните кабели батареи назад и уберите их в сторону, чтобы разъём батареи случайно не коснулся платы логики.
Шаг 5

Используйте лопатку или пинцет, чтобы вертикально поднять три антенных кабеля AirPort с их гнёзд на плате AirPort.
Точки соединения кабелей хрупкие. Поднимайте только за разъём, а не за гнездо или сам кабель.
Для подключения аккуратно совместите разъём с гнездом и плоской стороной лопатки сильно прижмите его вниз.
Шаг 6

Используйте кончик лопатки, чтобы сдвинуть штекер кабеля камеры в направлении вентилятора и вытолкнуть его из гнезда на плате логики.
На фото штекер имеет шесть контактов, но у некоторых моделей — двенадцать. Процесс извлечения штекера из гнезда одинаков для обоих вариантов.
Если штекер кабеля камеры не выходит легко из гнезда на плате логики, отогните резиновое покрытие над вентилятором, чтобы получить доступ к кабелю, затем аккуратно потяните кабель, одновременно используя лопатку, чтобы осторожно вытолкнуть штекер из гнезда.
Убедитесь, что вы толкаете параллельно плате: сначала с одной стороны, затем с другой, чтобы постепенно «вытянуть» штекер из гнезда. Не подденьте вверх, иначе вы повредите гнездо.
Шаг 7


Вставьте плоский конец лопатки под резиновую крышку теплоотвода на правом вентиляторе.
Проведите лопатку вдоль покрытия, освобождая клеевой слой.
Поднимите крышку и отогните её, чтобы получить доступ к кабелям под ней.
Шаг 8


Пальцами осторожно оттяните кабели AirPort/Camera от вентилятора.
Кабели приклеены к вентилятору, поэтому аккуратно отклеивайте их, чтобы не повредить.
Осторожно выведите кабели из пластикового направляющего держателя.
Шаг 9


Если у разъёмов кабеля платы ввода/вывода на подкладке есть вырезы, вам нужно отпустить фиксирующий язычок под вырезом, чтобы снять кабель. В этом случае не подднимайте разъём вверх, пока язычки не будут разблокированы.
Используя плоский конец лопатки, подденьте разъём кабеля платы ввода/вывода вертикально вверх из его гнезда на плате логики.
При сборке подключайте этот конец в первую очередь, так как он не гибкий.
Аналогичным образом отсоедините разъём кабеля платы ввода/вывода от его гнезда на самой плате ввода/вывода.
Удалите кабель платы ввода/вывода из MacBook Pro.
Шаг 10

Удалите один 2,9 мм винт T5 Torx, крепящий карту AirPort к плате логики.
Шаг 11

Схватите стороны карты AirPort и поднимите её под небольшим углом (5–10°), чтобы отделить лёгкий клей, приклеивающий её к плате логики.
Выньте карту AirPort, потянув параллельно её разъёму на плате логики.
Шаг 12

Используйте кончик лопатки, чтобы отогнуть фиксирующую защёлку разъёма ленточного кабеля правого вентилятора ZIF вверх.
Убедитесь, что вы поддеваете именно шарнирную фиксирующую защёлку, а не сам разъём.
Начиная с верхней части кабеля, подденьте пластиковым инструментом правый кабель вентилятора, чтобы освободить его от платы логики.
Будьте осторожны при освобождении кабеля — он сильно приклеен к плате логики.
Шаг 13

Удалите следующие три винта, крепящие правый вентилятор к плате логики:
Один винт 4,4 мм T5 Torx
Один винт 3,9 мм T5 с широким шляпкой Torx
Один винт 5,0 мм T5 Torx с 2 мм втулкой
Шаг 14

Поднимите и извлеките правый вентилятор из MacBook Pro.
При установке вентилятора легче сначала подключить ленточный кабель вентилятора, опуская вентилятор на место, а затем затянуть три винта вентилятора.
Шаг 15

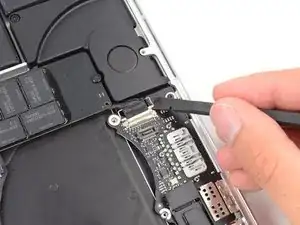

Используйте жало лопатки, чтобы отогнуть фиксирующий механизм разъёма платы ввода/вывода вверх.
Переверните лопатку и используйте плоский конец, чтобы выдвинуть кабель ввода/вывода из разъёма.
Шаг 16

Удалите два винта T5 Torx длиной 3,1 мм с платы ввода/вывода.
Шаг 17

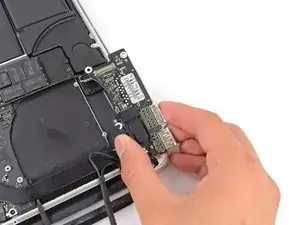

Поднимите плату ввода/вывода строго вверх, вынув её из устройства.
Шаг 18

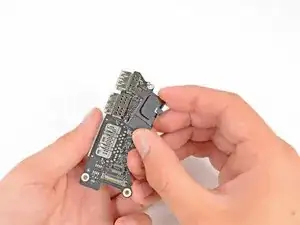

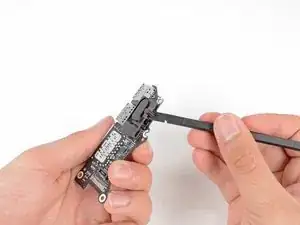

Плоской частью лопатки отпустите защёлку с правой стороны пластикового корпуса I/O.
После освобождения защёлки вы легко сможете снять крышку с платы.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
