Замена аккумулятора MacBook Pro 15" Retina Display Late 2013 (устаревший метод)

Снимите следующие винты P5 pentalobe, крепящие нижнюю крышку к MacBook Pro:

Восемь 3.0 мм

Два 2.3 мм

Поднимайте от края, ближайшего к крышке сцепления, и снимите нижнюю крышку с MacBook Pro.

Отложите нижнюю крышку в сторону.

Отогните предупреждающую наклейку, закрывающую разъём аккумулятора.

Используя плоский конец лопатки, аккуратно подденьте разъём аккумулятора строго вверх из его гнезда на плате.

Отогните кабели аккумулятора назад и в сторону, чтобы разъём аккумулятора случайно не соприкоснулся с платой.

Используйте лопатку или пинцет, чтобы поддеть три кабеля антенны AirPort строго вверх и снять их с разъёмов на плате AirPort.

Точки подключения кабелей хрупки. Поднимайте только за разъём, а не за гнездо или сам кабель.

Для повторного подключения выровняйте разъём над гнездом и плотно прижмите его плоской частью лопатки.

Используйте острый конец лопатки, чтобы сдвинуть штекер кабеля камеры в сторону вентилятора и вынуть его из гнезда на логической плате.

Штекер на фото имеет шесть контактов, но в некоторых моделях их двенадцать. Процесс извлечения штекера из гнезда одинаков для обоих вариантов.

Если штекер кабеля камеры не выходит легко из гнезда на плате, отогните резиновую крышку над вентилятором для доступа к кабелю, затем аккуратно потяните за кабель, одновременно используя лопатку, чтобы мягко выдавить штекер из гнезда.

Обязательно нажимайте параллельно плате, сначала с одной стороны, затем с другой, чтобы постепенно «вывести» штекер из гнезда. Не поддёргивайте вверх, иначе повредите гнездо.

Вставьте плоский конец лопатки под резиновую термопрокладку на правом вентиляторе.

Просуньте лопатку под длину прокладки, чтобы освободить клей.

Поднимите прокладку и откиньте её назад, чтобы получить доступ к кабелям под ней.

Используя пальцы, приподнимите кабели AirPort/Camera с вентилятора.

Кабели приклеены к вентилятору, поэтому аккуратно от peeling их, чтобы не повредить.

Осторожно выведите кабели из пластикового направляющего зажима.

Если у разъёмов кабеля платы ввода-вывода нет вырезов в прокладке, вам потребуется отпустить фиксирующий язычок под вырезом, чтобы снять кабель. В этом случае не поднимайте разъём вверх, пока язычки не будут отщёлкнуты.

Плоским концом лопатки подденьте разъём кабеля платы ввода-вывода строго вверх из его гнезда на логической плате.

При сборке подключайте этот конец первым, так как он не гибкий.

Аналогичным образом снимите разъём кабеля платы ввода-вывода из его гнезда на плате ввода-вывода.

Удалите кабель платы ввода-вывода из MacBook Pro.

Снимите один 2.9 мм винт T5 Torx, крепящий карту AirPort к логической плате.

Возьмитесь за боковые части карты AirPort и поднимите её на небольшой угол (5–10˚), чтобы отделить лёгкий клей, приклеивающий её к плате.

Вытяните карту AirPort параллельно из её разъёма на плате, чтобы извлечь её.

Используйте острый конец лопатки, чтобы поднять защёлку на ZIF-разъёме шлейфа правого вентилятора.

Убедитесь, что вы поддёгиваете именно подворачивающуюся защёлку, а не сам разъём.

Начиная с верхней части кабеля, просуньте пластиковый инструмент для вскрытия под кабель правого вентилятора, чтобы освободить его от логической платы.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате.

Снимите следующие три винта, крепящие правый вентилятор к логической плате:

Один винт 4.4 мм T5 Torx

Один винт 3.9 мм T5 с широкой головкой

Один винт 5.0 мм T5 Torx с гайкой 2 мм

Поднимите и извлеките правый вентилятор из корпуса MacBook Pro.

При повторной установке вентилятора легче подсоединить ленточный кабель вентилятора по мере опускания вентилятора на место, а не после того, как вы закрутили три винта вентилятора.

Используйте плоский конец лопатки, чтобы приподнять резиновую крышку радиатора над левым вентилятором.

Удалите следующие три винта, фиксирующие левый вентилятор на плате:

Один винт T5 Torx 4.4 мм с втулкой 2 мм

Один винт T5 Torx 5.0 мм с втулкой 2 мм

Один винт T5 широкоголовый 3.9 мм

При повторной установке вентилятора и его винтов не затягивайте винты окончательно, пока не установите их все сначала слабо, чтобы вентилятор мог немного сместиться и правильно встать при ввертывании винтов в резьбовые стойки.

Используйте наконечник лопатки, чтобы отогнуть фиксирующую планку разъёма ZIF ленточного кабеля левого вентилятора.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, не сам разъём.

Начиная с верхней части кабеля, подденьте пластиковым инструментом для вскрытия левый кабель вентилятора, чтобы освободить его от платы.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате. При необходимости используйте нагревательный пакет iOpener или фен для нагрева кабеля, чтобы смягчить клей и облегчить снятие.

Поднимите левый вентилятор из устройства.

При повторной установке вентилятора легче подсоединить ленточный кабель вентилятора по мере опускания вентилятора на место, а не после того, как вы закрутили три винта вентилятора.

Удалите один винт T5 Torx 3.1 мм, фиксирующий SSD на плате.

Немного приподнимите правую сторону SSD и сильно сдвиньте его прямо наружу из разъёма на плате.

Используйте наконечник лопатки, чтобы отогнуть защёлку ленточного кабеля платы ввода-вывода и поверните её в сторону батареи.

Используйте плоский конец лопатки, чтобы вытащить ленточный кабель платы ввода-вывода прямо из разъёма на плате.

Не поднимайте ленточный кабель платы ввода-вывода вверх, так как его разъём очень хрупкий. Тяните кабель параллельно плоскости платы.

Удалите два винта T5 Torx 3.1 мм, фиксирующие плату ввода-вывода на материнской плате.

На некоторых моделях также удаление серебристого винта T5 Torx 3.5 мм с радиатора может облегчить снятие платы ввода-вывода.

Осторожно приподнимите плату ввода-вывода и извлеките её из нижней части корпуса.

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и извлечь его из разъёма на плате.

Используйте наконечник лопатки, чтобы поддеть разъём правого динамика и извлечь его из разъёма на плате.

Убедитесь, что подденьте головку кабеля, а не сам разъём. Поддевание разъёма может привести к его отслоению от платы.

Отлейте ленту, закрывающую верхнюю часть разъёма ленточного кабеля клавиатуры.

Используйте плоский конец лопатки, чтобы отогнуть фиксирующую планку разъёма ZIF ленточного кабеля клавиатуры ZIF socket.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, не сам разъём.

Используйте плоский конец лопатки, чтобы вытолкнуть ленточный кабель клавиатуры из разъёма.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля трекпада и вынуть его из разъёма.

Используйте плоский конец лопатки, чтобы поддеть разъём подсветки клавиатуры и вынуть его из разъёма на плате.

Используйте наконечник лопатки или ноготь, чтобы отогнуть фиксирующую планку разъёма ZIF ленточного кабеля микрофона.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, не сам разъём.

Выньте ленточный кабель микрофона из разъёма.

Используйте наконечник лопатки, чтобы отогнуть защёлку кабеля дисплея и повернуть её в сторону разъёма питания DC-In.

Вытяните кабель дисплея прямо из его разъёма на плате.

Не поднимайте кабель дисплея вверх, так как его разъём очень хрупкий. Тяните кабель параллельно плоскости платы.

Используйте плоский конец лопатки, чтобы аккуратно оторвать резиновую крышку винта на выступающей головке винта рядом с разъёмом MagSafe 2.

Расположение этого винта может различаться в зависимости от модели.

Удалите следующие шесть винтов, фиксирующих материнскую плату к верхней части корпуса:

Один винт T5 Torx 3.1 мм

Один винт T5 Torx 2.5 мм

Один серебристый винт T5 Torx 5.5 мм с выступающей головкой

Два винта T5 Torx 5.7 мм

Один серебристый винт T5 Torx 3.8 мм

Поднимая со стороны, ближайшей к аккумулятору, поверните плату логики к верхней части MacBook Pro.

Возможно, потребуется сдвинуть плату логики на несколько миллиметров влево, чтобы освободить место для разъемов вдоль правого края платы.

Используя плоский конец лопатки, аккуратно выдавите разъем MagSafe 2 из его гнезда на нижней стороне платы логики.

Отключить разъем MagSafe 2 может быть трудно. Если вы снимаете плату логики только чтобы временно отодвинуть её, например при замене аккумулятора, может быть проще просто вывернуть два винта T5 длиной 2,5 мм, крепящие плату входа питания MagSafe, а затем вынуть плату логики вместе с платой MagSafe.

Выньте сборку платы логики из MacBook Pro.

Пока плата логики и вентиляторы сняты, используйте баллончик со сжатым воздухом и мягкую антистатическую щетку, чтобы удалить пыль и другие загрязнения с верхней крышки и платы логики, особенно в отверстиях для выхлопа вентилятора вдоль заднего края верхней крышки.

При повторной установке материнской платы убедитесь, что все кабели и две резиновые крышки радиатора/вентилятора видимы и не зажаты под материнской платой.

На второй фотографии, по часовой стрелке сверху: аккумулятор, правый динамик, подсветка клавиатуры, AirPort/камера, дисплей, микрофон, левый динамик, клавиатура и трекпад.

Удалите следующие три винта, крепящие левый динамик к верхней крышке:

Один винт T5 5.6 мм

Один винт T5 6.9 мм

Один винт T5 2.6 мм

Поднимите левый динамик из верхней крышки и отложите в сторону.

Динамик приклеен к корпусу слабо сцепляющимся клеем.

Удалите следующие три винта, крепящие правый динамик к верхней крышке:

Один винт T5 5.6 мм

Один винт T5 6.9 мм

Один винт T5 2.6 мм

Снимите правый динамик с MacBook Pro.

Динамик приклеен к корпусу слабо сцепляющимся клеем.

Удалите два винта T5 3.2 мм, крепящие панель аккумулятора.

Жидкость для удаления клея, входящая в комплект, может повредить антибликовое покрытие дисплея вашего MacBook Pro.

Чтобы защитить дисплей, поместите лист алюминиевой фольги между дисплеем и клавиатурой и оставьте его там на время работы.

Повернув передний край MacBook Pro к себе, приподнимите правую сторону и подоприте её под небольшим углом, используя прочный пенопластовый блок или книгу.

В следующих шагах вы нанесёте жидкость для удаления клея на правый (внешний) край аккумулятора. Удержание этой стороны MacBook Pro приподнятой поможет жидкости проникнуть под аккумулятор.

Теперь, когда ваш MacBook Pro полностью подготовлен, пора подготовиться и вам.

Растворитель клея iFixit содержит ацетон, который является лёгким раздражителем для кожи и глаз.

Наденьте защитные очки при работе с растворителем и при его нанесении. (Защитные очки входят в комплект.)

Не носите контактные линзы без защитных очков.

В комплект также входят защитные перчатки. Если вас беспокоит возможное раздражение кожи, наденьте перчатки сейчас.

Откройте контейнер с растворителем клея.

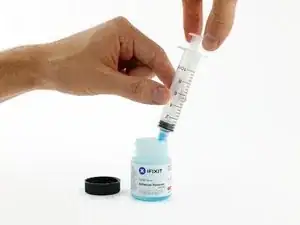

Наберите шприц, входящий в комплект, небольшим количеством (примерно 1–2 миллилитра) растворителя клея.

Лучше заполнять шприц не более чем примерно 1–2 миллилитрами растворителя за раз, чтобы избежать случайного нанесения избыточного количества.

При необходимости пополняйте шприц по ходу выполнения процедуры.

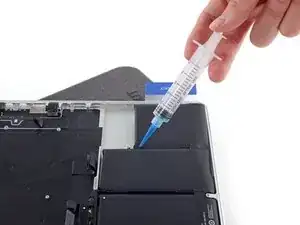

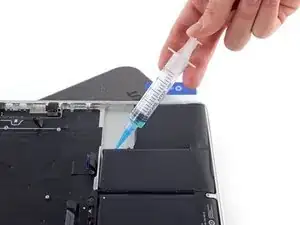

Нанесите небольшое количество растворителя клея (примерно 1 мл) равномерно вдоль приподнятого края внешней правой ячейки аккумулятора.

Подождите 2–3 минуты, чтобы растворитель клея проник под ячейку аккумулятора, прежде чем переходить к следующему шагу.

Просуньте один угол пластиковой карты под внешний край ячейки аккумулятора.

Полезно слегка повернуть карту, чтобы открыть небольшой зазор между ячейкой аккумулятора и корпусом MacBook Pro.

Просуньте карту глубже под ячейку аккумулятора, чтобы отделить её от клея, прикрепляющего её к верхней крышке MacBook Pro.

Поднимите ячейку аккумулятора, чтобы отделить её от верхней крышки MacBook Pro, но не пытайтесь полностью снять её.

Оставьте пластиковую карту под ячейкой аккумулятора, чтобы предотвратить повторное приклеивание, пока вы переходите к следующему шагу.

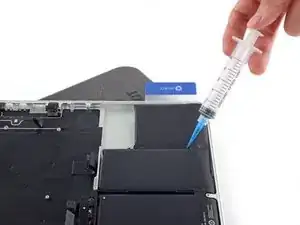

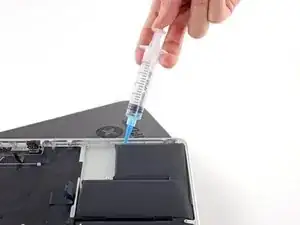

Нанесите небольшое количество растворителя клея (примерно 1 мл) равномерно вдоль приподнятого края следующей ячейки аккумулятора.

Подождите 2–3 минуты, чтобы жидкость для удаления клея проникла под ячейку аккумулятора, прежде чем переходить к следующему шагу.

Просуньте один угол пластиковой карты под вторую батарейную ячейку.

Подвиньте карту под вторую ячейку и проводите ею из стороны в сторону, чтобы разрыхлить клей под ней.

Оставьте пластиковую карту под обеими ячейками (или переверните их), чтобы они не приклеились снова по ходу выполнения следующего шага.

Пора переходить на другую сторону. Уберите книгу или пенопластовый брусок и поместите его под противоположную сторону MacBook Pro.

Повторите процедуру из предыдущих шагов, чтобы отделить две батарейные ячейки на этой стороне:

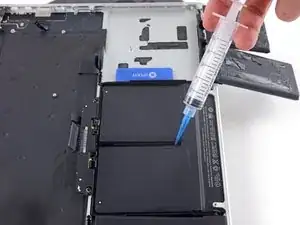

Нанесите средство для удаления клея на приподнятый край внешней батарейной ячейки и подождите 2–3 минуты, чтобы средство проникло.

Просуньте угол пластиковой карты под батарейную ячейку и полностью проведите картой под ячейкой, чтобы отделить её.

Сделайте то же самое для соседней ячейки.

Оставьте пластиковую карту на месте или переверните батарейные ячейки, чтобы они не приклеились снова во время следующих действий.

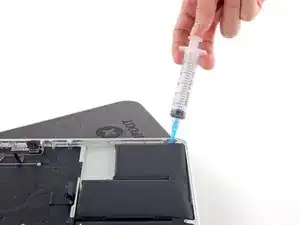

С приподнятым левым краем MacBook Pro нанесите небольшое количество (примерно 1 мл) средства для удаления клея вдоль центральной линии между двумя средними батарейными ячейками.

Подождите 2–3 минуты, чтобы средство для удаления клея проникло, прежде чем продолжать.

Просуньте один угол пластиковой карты между двумя средними ячейками и под приподнятый край центрально-правой батарейной ячейки.

Продвиньте карту дальше под батарейную ячейку, чтобы прорезать клей, удерживающий её на месте.

Не пытайтесь полностью отделить эту батарейную ячейку пока. Оставьте пластиковую карту на месте, чтобы она не приклеилась снова.

Переверните две отлипшие правые батарейные ячейки через передний край MacBook Pro, если вы ещё этого не сделали. Это позволит получить доступ к внешнему краю центральной ячейки.

Подвиньте один угол пластиковой карты под пластиковую рамку батареи и под оставшийся приклеенный край нижней центральной ячейки.

Не поддевать вдоль края, ближайшего к разъёму батареи, иначе вы рискуете повредить ленточный кабель клавиатуры.

Проведите карту полностью под батарейной ячейкой и оставьте её, чтобы предотвратить повторное приклеивание ячейки.

Удалите первую пластиковую карту, которую вы вставили под центрально-правую батарейную ячейку.

Уберите книгу или пенопластовый брусок.

С передним краем MacBook Pro, обращённым к вам, снова приподнимите и подпереть его с правой стороны.

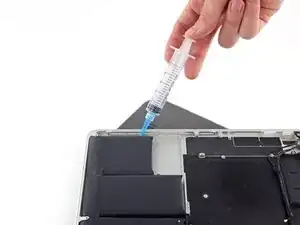

Нанесите небольшое количество (примерно 1 мл) средства для удаления клея между двумя центральными батарейными ячейками так, чтобы оно стекало под оставшуюся батарейную ячейку.

Подождите 2–3 минуты, чтобы средство проникло, прежде чем продолжать.

Просуньте один угол пластиковой карты под приподнятый край последней батарейной ячейки.

Продвиньте карту дальше под батарейной ячейкой, чтобы прорезать клей, удерживающий её на месте.

Не пытайтесь полностью отделить эту батарейную ячейку пока. Оставьте пластиковую карту на месте, чтобы она не приклеилась снова.

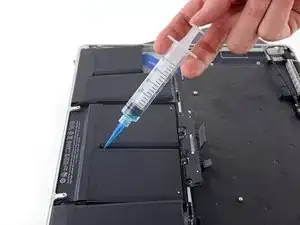

Повторите процесс, который вы использовали для центрально-правой батарейной ячейки, чтобы завершить отделение клея у центрально-левой ячейки:

Поднимите и переверните две внешние батарейные ячейки, чтобы освободить доступ к оставшемуся приклеенному краю центрально-левой ячейки.

Проведите картой полностью под батарейной ячейкой и оставьте её, чтобы предотвратить повторное приклеивание ячейки.

Удалите первую карту, которую вы вставляли под эту батарейную ячейку на предыдущем шаге.

С одной пластиковой картой под каждой из двух центральных батарейных ячеек, прокрутите и поднимите обе карты, чтобы полностью отделить батарейные ячейки вместе с пластиковой рамкой и платой батареи от MacBook Pro.

Поднимите и извлеките батарею.

Перед установкой новой батареи удалите весь старый клей с корпуса MacBook Pro.

Если повезёт, вы сможете медленно вытянуть каждую полоску клея пальцами.

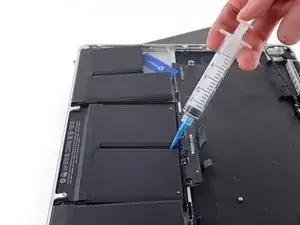

В противном случае нанесите на каждую полоску немного средства для удаления клея на 2–3 минуты, затем соскребите её пластиковым инструментом. Это может потребовать немало усилий, так что наберитесь терпения.

Удалите остатки средства для удаления клея и дайте MacBook Pro несколько минут на просушку на воздухе.

Замена батареи, входящая в комплект iFixit, поставляется с предварительно установленным клеем. Тщательно проверьте посадку и выравнивание батареи перед снятием защитной плёнки с клея, затем сильно прижмите каждую ячейку на место. Если присутствуют дополнительные плёнки/подложки, которых не было на вашей оригинальной батарее, снимите их сейчас.

Калибруйте батарею перед использованием: дайте ей полностью разрядиться за ночь, затем зарядите до 100% и снова разрядите до автоматического выключения MacBook Pro. Затем зарядите её снова и используйте в обычном режиме.

Если после установки новой батареи вы заметите необычное поведение или проблемы, возможно, потребуется сбросить контроллер управления питанием (SMC) вашего MacBook Pro.
