Замена левого вентилятора MacBook Pro 15" Retina Display Early 2013

Apple

Используйте данное руководство для замены сломанного или громкого левого вентилятора в вашем MacBook Pro 15" Retina Display Early 2013. Это руководство для снятия вентилятора с левой стороны компьютера при открытом состоянии.

Шаг 1

Удалите следующие винты P5 pentalobe, крепящие нижнюю крышку к MacBook Pro:

Восемь 3.0 мм

Два 2.3 мм

Шаг 2

Поднимая с края, ближайшего к крышке сцепления, снимите нижнюю крышку с MacBook Pro.

Отложите нижнюю крышку в сторону.

Шаг 3

Отклейте предупреждающую этикетку, закрывающую разъем батареи.

Шаг 4

Используя плоский конец лопатки, осторожно подденьте разъем батареи, чтобы вынуть его из сокета на материнской плате.

Согните кабели батареи обратно и отодвиньте в сторону, убедившись, что разъем батареи не касается материнской платы.

Шаг 5

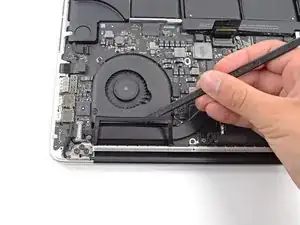

Используйте плоский конец лопатки, чтобы приподнять резиновую крышку радиатора над левым вентилятором.

Шаг 6

Удалите следующие три винта, крепящие левый вентилятор к материнской плате:

Один 4.4 мм винт Torx T5 с кольцом 2 мм

Один 5.0 мм винт Torx T5 с кольцом 2 мм

Один 3.9 мм винт Torx с широким головкой T5

При повторной установке вентилятора и винтов не затягивайте их до конца, пока не установите все винты не строго, чтобы вентилятор мог немного двигаться и занять правильное положение, когда вы вставляете винты в их резьбовые стойки.

Шаг 7

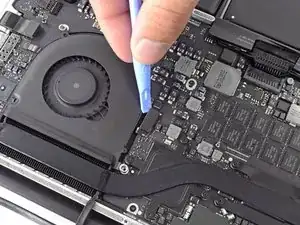

Используйте конец лопатки, чтобы поднять фиксатор на разъеме кабеля левого вентилятора.

Убедитесь, что вы поддеваете hinged фиксатор, а не сам разъем.

Начните сверху кабеля и вставьте пластиковый инструмент
