Замена верхней части корпуса MacBook Pro 15" Retina Display Early 2013

Удалите следующие винты P5 pentalobe, фиксирующие нижнюю крышку к MacBook Pro:

Восемь 3.0 мм

Два 2.3 мм

Поднимите нижнюю крышку, начиная с кромки, ближайшей к крышке сцепления, и снимите её с MacBook Pro.

Отложите нижнюю крышку в сторону.

Отогните предупреждающую наклейку, закрывающую разъем батареи.

Используя плоский конец лопатки, осторожно приподнимите разъем батареи вертикально вверх из его гнезда на плате.

Отогните кабели батареи назад и в сторону, чтобы разъем батареи случайно не соприкоснулся с платой.

Используйте лопаточку или пинцет, чтобы поддеть три антенные кабеля AirPort и вертикально поднять их с разъемов на плате AirPort.

Точки подключения кабелей хрупкие. Поднимайте только за разъем, а не за гнездо или сам кабель.

Для повторного подключения аккуратно совместите разъем с гнездом и плоской стороной лопатки плотно прижмите его вниз.

Используйте кончик лопатки, чтобы сдвинуть вилку кабеля камеры в направлении вентилятора и вынуть её из гнезда на плате.

Вилка на фото имеет шесть контактов, но в некоторых моделях их двенадцать. Процесс извлечения вилки из гнезда одинаков для обоих вариантов.

Если вилка кабеля камеры плохо выходит из гнезда на плате, отогните резиновую накладку над вентилятором, чтобы получить доступ к кабелю, затем аккуратно потяните за кабель, одновременно используя лопатку, чтобы осторожно вытолкнуть вилку из гнезда.

Обязательно толкайте параллельно плате, сначала с одной стороны, затем с другой, чтобы медленно «пройти» вилкой из гнезда. Не подднимайте вверх, иначе вы повредите гнездо.

Вставьте плоский конец лопатки под резиновую крышку радиатора на правом вентиляторе.

Подвигайте лопатку вдоль крышки, освобождая клей.

Поднимите крышку и отогните её назад, чтобы получить доступ к кабелям под ней.

Пальцами поднимите кабели AirPort/Camera с вентилятора.

Кабели приклеены к вентилятору, поэтому аккуратно отлейте их, чтобы не повредить.

Осторожно выведите кабели из пластикового направляющего удержателя.

Используйте плоский конец лопатки, чтобы приподнять резиновые крышки петель с левой и правой петель.

Удалите два винта T5 Torx длиной 3.1 мм, фиксирующие алюминиевые крышки петель к верхней части корпуса.

Снимите два алюминиевых крепления петель с MacBook Pro.

Если у разъемов кабеля платы ввода/вывода нет вырезов в прокладке, вам потребуется отпустить фиксирующий рычаг под вырезом, чтобы вынуть кабель. В этом случае не подднимайте разъем до тех пор, пока рычаги не будут отстегнуты.

Используя плоский конец лопатки, прямо вверх подденьте разъем кабеля платы ввода/вывода из его гнезда на логической плате.

При сборке подключайте этот конец первым, так как он не гибкий.

Аналогичным образом снимите разъем кабеля платы ввода/вывода с его гнезда на плате ввода/вывода.

Удалите кабель платы ввода/вывода из MacBook Pro.

Удалите один винт T5 Torx длиной 2.9 мм, фиксирующий карту AirPort к логической плате.

Возьмите карту AirPort за боковые стороны и поднимите её под небольшим углом (5–10˚), чтобы отделить слабый клей, приклеивающий её к плате.

Потяните карту AirPort параллельно, чтобы вынуть её из разъёма на логической плате.

Используйте кончик лопатки, чтобы перевернуть фиксирующую планку разъёма ленточного кабеля правого вентилятора (ZIF).

Убедитесь, что вы поддеваете именно шарнирную фиксирующую планку, а не сам разъём.

Начиная с верхней части кабеля, подденьте пластиковым инструментом кабель правого вентилятора, чтобы освободить его от логической платы.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате.

Удалите следующие три винта, фиксирующие правый вентилятор к логической плате:

Один винт T5 Torx 4.4 мм

Один винт T5 Wide Head Torx 3.9 мм

Один винт T5 Torx 5.0 мм с гильзой 2 мм

Поднимите и извлеките правый вентилятор из корпуса MacBook Pro.

При повторной установке вентилятора удобнее подключать ленточный кабель вентилятора по мере опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Используйте плоский конец лопатки, чтобы приподнять резиновую крышку радиатора с левого вентилятора.

Удалите следующие три винта, фиксирующие левый вентилятор на плате:

Один винт T5 Torx 4.4 мм с втулкой 2 мм

Один винт T5 Torx 5.0 мм с втулкой 2 мм

Один винт T5 Torx с широкой головкой 3.9 мм

При повторной установке вентилятора и его винтов не затягивайте винты полностью, пока сначала не установите их все свободно, чтобы вентилятор мог немного сдвинуться и правильно встать при вкручивании винтов в резьбовые стоечки.

Используйте наконечник лопатки, чтобы перевернуть фиксирующую защёлку ZIF-разъёма ленточного кабеля левого вентилятора вверх.

Убедитесь, что Вы поднимаете именно шарнирную фиксирующую защёлку, а не сам разъём.

Начиная с верхней части кабеля, подденьте пластиковым инструментом для вскрытия левый кабель вентилятора, чтобы освободить его от платы.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате. При необходимости используйте iOpener или фен, чтобы прогреть кабель и размягчить клей, облегчая демонтаж.

Поднимите левый вентилятор и извлеките его из устройства.

При повторной установке вентилятора удобнее подключать ленточный кабель вентилятора по мере опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Удалите один винт T5 Torx 3.1 мм, фиксирующий SSD на плате.

Немного приподнимите правую сторону SSD и энергично вытяните его прямо из разъёма на плате.

Используйте наконечник лопатки, чтобы перевернуть фиксатор кабеля данных платы ввода-вывода и повернуть его в сторону аккумулятора.

Используйте плоский конец лопатки, чтобы вытащить кабель данных платы ввода-вывода прямо из его разъёма на плате.

Не поднимайте кабель данных платы ввода-вывода вверх, так как его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.

Удалите два винта T5 Torx 3.1 мм, фиксирующие плату ввода-вывода к логической плате.

В некоторых моделях удаление также серебристого винта T5 Torx 3.5 мм из радиатора может облегчить снятие платы ввода-вывода.

Осторожно приподнимите плату ввода-вывода и извлеките её из нижней части корпуса.

Используйте плоский конец лопатки, чтобы поддеть разъём наушников и вывести его из гнезда на плате.

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и вывести его из гнезда на плате.

Используйте наконечник лопатки, чтобы поддеть разъём правого динамика и вывести его из гнезда на плате.

Убедитесь, что Вы поддевaете за головку кабеля, а не за сам разъём. Поддев разъёма может привести к его отрыву от платы.

Отклейте любую ленту, закрывающую разъём ленточного кабеля клавиатуры.

Используйте плоский конец лопатки, чтобы перевернуть фиксирующую защёлку ZIF-разъёма ленточного кабеля клавиатуры вверх.

Поддевайте только под шарнирную фиксирующую защёлку, не под сам разъём, иначе Вы можете сломать его.

Используйте плоский конец лопатки, чтобы аккуратно вынуть ленточный кабель клавиатуры из разъёма, сначала сдвигая одну сторону, затем другую.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля трекпада и вывести его из гнезда на плате.

Используйте плоский конец лопатки, чтобы поддеть разъём подсветки клавиатуры и вывести его из гнезда на плате.

Используйте наконечник лопатки или ноготь, чтобы перевернуть фиксирующую защёлку ZIF-разъёма ленточного кабеля микрофона вверх.

Убедитесь, что Вы поднимаете шарнирную фиксирующую защёлку, а не сам разъём.

Выньте ленточный кабель микрофона из его разъёма.

Используйте наконечник лопатки, чтобы поддеть фиксатор кабеля дисплея и повернуть его в сторону разъёма питания DC-In.

Вытяните кабель дисплея прямо из его разъёма на плате.

Не поднимайте кабель дисплея вверх, так как его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.

Используйте плоский конец лопатки, чтобы аккуратно снять резиновую защитную крышку с приподнятой головки винта рядом с разъёмом MagSafe 2.

Удалите следующие шесть винтов, фиксирующих плату логики к верхней крышке:

Один винт T5 Torx 2,6 мм

Два винта T5 Torx 5,8 мм

Один винт T5 Torx 3,8 мм

Один приподнятый винт T5 Torx 5,2 мм

Один серебристый винт T5 Torx 3,5 мм

Поднимите со стороны, ближайшей к аккумулятору, и поверните плату логики к верхней части MacBook Pro.

Используя плоский конец лопатки, осторожно вытолкните разъем MagSafe 2 из его гнезда на нижней стороне платы логики.

При повторной установке платы логики проверьте кабели в отмеченных местах, чтобы они не оказались зажаты под платой логики.

По часовой стрелке сверху: клавиатура, трекпад, аккумулятор, правый динамик, подсветка клавиатуры, дисплей, микрофон, разъем для наушников, левый динамик.

Извлеките узел платы логики из MacBook Pro.

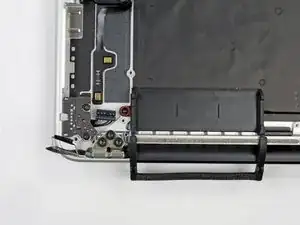

Удалите один винт T5 Torx 2,6 мм, фиксирующий левую резиновую крышку петли.

Выдвиньте крышку петли из ее ободка, затем поднимите и извлеките ее из устройства.

Винт в правой крышке петли должен быть уже удалён.

Выдвиньте правую крышку из ее ободка, затем извлеките её из устройства.

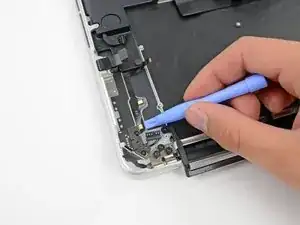

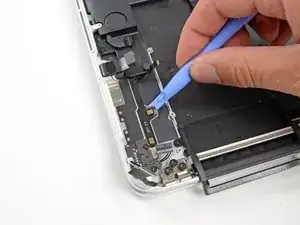

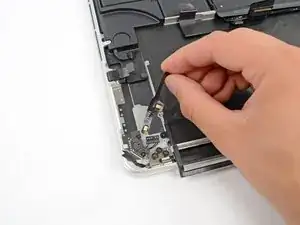

Подденьте край верхнего микрофона пластиковой лопаткой.

Пройдите лезвием пластиковой лопатки по нижней части верхнего микрофона, освобождая клей.

Будьте осторожны при освобождении клея, удерживающего кабель, так как эти кабели легко рвутся.

Аналогичным образом освободите клей под нижним микрофоном.

Поднимите кабель и извлеките его из устройства.

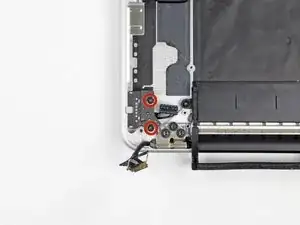

Удалите два винта T5 Torx 4,0 мм, фиксирующие плату питания MagSafe к верхней крышке.

Сдвиньте плату питания MagSafe вправо, чтобы освободить её из посадочного места в верхней крышке.

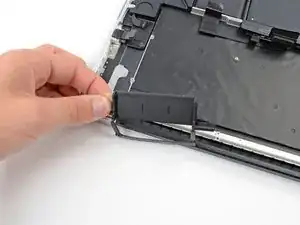

Поднимите и извлеките плату питания MagSafe из сборки верхней крышки.

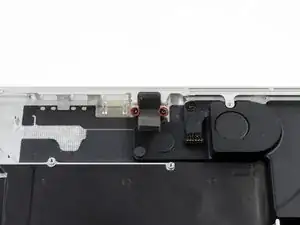

Удалите два винта T5 Torx 3,6 мм, фиксирующие разъем для наушников к сборке верхней крышки.

Сдвиньте разъем для наушников от верхней крышки.

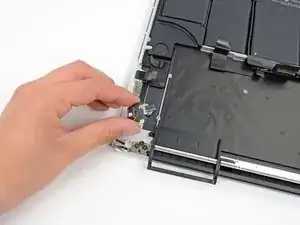

Поднимите и извлеките разъем для наушников из его посадочного места в верхней крышке.

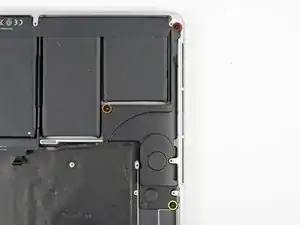

Удалите следующие три винта, фиксирующие левый динамик к верхней крышке:

Один винт T5 Torx 5,6 мм

Один винт T5 Torx 6,9 мм

Один винт T5 Torx 2,6 мм

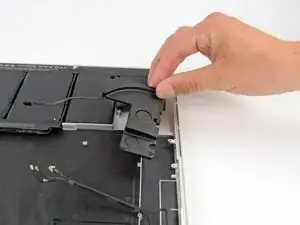

Поднимите левый динамик из верхней крышки и отложите в сторону.

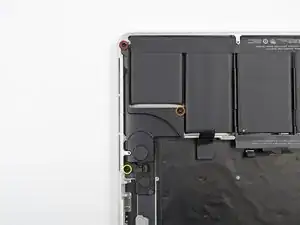

Удалите следующие три винта, фиксирующие правый динамик к верхней крышке:

Один винт T5 Torx 5,6 мм

Один винт T5 Torx 6,9 мм

Один винт T5 Torx 2,6 мм

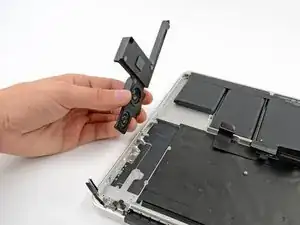

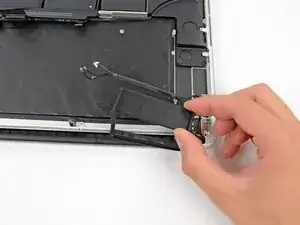

Извлеките правый динамик из MacBook Pro.

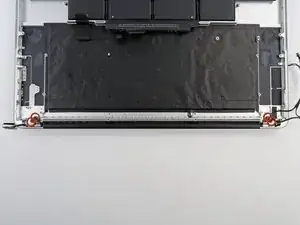

Удалите четыре из шести винтов T8 Torx 5,3 мм, фиксирующих дисплей к верхней крышке.

Мы намеренно оставляем два винта, соединяющие дисплей с верхней крышкой, чтобы помочь в последующих шагах.

Откройте устройство на угол между 90 и 100 градусами и положите его на бок.

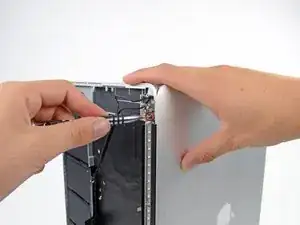

Поддерживая обе половины устройства одной рукой, отвинтите верхний винт T8 Torx 5,3 мм.

Повторите ту же процедуру для идентичного нижнего винта.

Держите дисплей и верхнюю крышку вместе одной рукой. Несоблюдение этого может привести к падению отсоединенного дисплея/верхней крышки и повреждению компонентов.

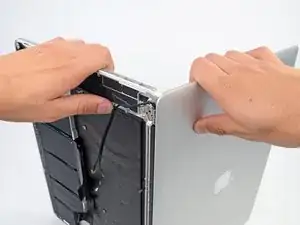

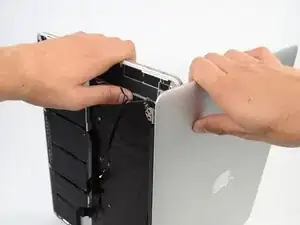

Возьмите обе половины устройства. Надёжно положите одну руку на верхнюю центральную часть верхней крышки (слева) и одну — в том же месте на сборке дисплея (справа).

Держа сборку дисплея на месте, медленно сдвиньте верхнюю крышку вперёд, отделяя её от сборки дисплея.

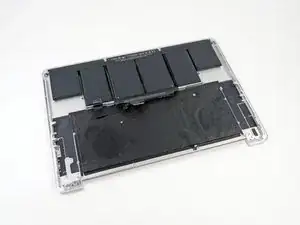

Осталась верхняя крышка.
