Замена разъёма для наушников MacBook Pro 15" Retina Early 2013

Снимите следующие винты P5 pentalobe, которые фиксируют нижнюю крышку к MacBook Pro:

Восемь 3.0 мм

Два 2.3 мм

Поднимите нижнюю крышку, начиная с кромки, ближайшей к крышке клипсы, и снимите её с MacBook Pro.

Отложите нижнюю крышку в сторону.

Отогните предупреждающую наклейку, закрывающую разъём аккумулятора.

Используя плоский край лопатки, осторожно подденьте разъём аккумулятора и выньте его вертикально из гнезда на логической плате.

Отогните кабели аккумулятора назад и уберите их с рабочей зоны, чтобы разъём аккумулятора случайно не соприкоснулся с логической платой.

Используйте лопатку или пинцет, чтобы поддеть и поднять три антенные кабеля AirPort вертикально вверх, отсоединив их от разъёмов на плате AirPort.

Точки подключения кабеля хрупкие. Поднимайте только за разъём, а не за гнездо или сам кабель.

Для повторного подключения аккуратно совместите разъём с гнездом и плоской частью лопатки прижмите его до фиксации.

Используйте кончик лопатки, чтобы сдвинуть штекер кабеля камеры в сторону вентилятора и вынуть его из гнезда на логической плате.

На фотографии штекер имеет шесть контактов, но в некоторых моделях их двенадцать. Процесс удаления штекера из гнезда одинаков для обоих вариантов.

Если штекер кабеля камеры не выходит легко из гнезда на логической плате, отогните резиновое покрытие над вентилятором для доступа к кабелю, затем аккуратно потяните за кабель, одновременно кончиком лопатки мягко выталкивая штекер из гнезда.

Обязательно толкайте параллельно плате, сначала с одной стороны, затем с другой, чтобы постепенно «вытянуть» штекер из гнезда. Не поддевайте вверх, иначе вы повредите гнездо.

Подденьте плоский край лопатки под резиновую крышку теплового радиатора на правом вентиляторе.

Просуньте лопатку под всю длину крышки, чтобы освободить клей.

Поднимите крышку и откиньте её, чтобы получить доступ к кабелям под ней.

Снимите антенные и кабели камеры с вентилятора пальцами, потянув их вверх.

Кабели приклеены к вентилятору, поэтому аккуратно отрывайте их, чтобы не повредить.

Осторожно выведите кабели из пластикового держателя кабеля.

Если у разъёмов кабеля платы ввода/вывода нет вырезов в прокладке, вам потребуется освободить фиксирующий рычаг под вырезом, чтобы снять кабель. В таком случае не поддёргивайте разъём вверх, пока рычаги не будут отщёлкнуты.

Плоским концом лопатки подденьте разъём кабеля платы ввода/вывода и выведите его вертикально из гнезда на логической плате.

При сборке подключайте этот конец первым, так как он не гнётся.

Аналогичным образом снимите разъём кабеля платы ввода/вывода из его гнезда на плате ввода/вывода.

Снимите кабель платы ввода/вывода с MacBook Pro.

Удалите один 2.9 мм винт T5 Torx, фиксирующий плату AirPort к логической плате.

Возьмитесь за боковые стороны платы AirPort и поднимите её под небольшим углом (5–10°), чтобы отделить лёгкий клей, фиксирующий её к логической плате.

Выньте плату AirPort, потянув её параллельно гнезду на логической плате.

Используйте кончик лопатки, чтобы приподнять фиксирующий язычок разъёма ленточного кабеля правого вентилятора ZIF.

Убедитесь, что вы поднимаете именно подвижный фиксирующий язычок, не сам разъём.

Начиная с верхней части кабеля, просуньте пластиковый инструмент под кабель правого вентилятора, чтобы освободить его от логической платы.

Будьте осторожны при освобождении кабеля — он сильно приклеен к логической плате.

Снимите следующие три винта, фиксирующие правый вентилятор к логической плате:

Один 4.4 мм винт T5 Torx

Один 3.9 мм винт T5 с широкой головкой

Один 5.0 мм винт T5 Torx с воротником 2 мм

Поднимите и снимите правый вентилятор из MacBook Pro.

При повторной установке вентилятора удобнее подключить ленточный кабель вентилятора по мере опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Плоским концом лопатки поднимите резиновую крышку теплового радиатора с левого вентилятора.

Удалите следующие три винта, крепящие левый вентилятор к плате:

Один винт T5 Torx 4,4 мм с фланцем 2 мм

Один винт T5 Torx 5,0 мм с фланцем 2 мм

Один винт T5 Wide Head Torx 3,9 мм

При повторной установке вентилятора и его винтов не затягивайте винты окончательно до тех пор, пока не установите все винты свободно — это позволит вентилятору немного сместиться и правильно встать при ввинчивании винтов в резьбовые стойки.

Используйте наконечник лопатки, чтобы отогнуть фиксирующий клапан разъёма ленточного кабеля левого вентилятора ZIF вверх.

Убедитесь, что вы поддеваете навесной фиксирующий клапан, а не сам разъём.

Начиная с верхней части кабеля, подденьте пластиковым инструментом для вскрытия кабель левого вентилятора, чтобы освободить его от платы.

Будьте осторожны при отсоединении кабеля: он крепко приклеен к плате. При необходимости используйте iOpener или фен, чтобы нагреть кабель, смягчить клей и облегчить снятие.

Поднимите левый вентилятор и извлеките его из устройства.

При повторной установке вентилятора проще подключить ленточный кабель вентилятора во время опускания вентилятора на место, а не после установки трёх винтов крепления.

Удалите один винт T5 Torx 3,1 мм, крепящий SSD к плате.

Незначительно приподнимите правую сторону SSD и решительно сдвиньте его прямо из разъёма на плате.

Используйте наконечник лопатки, чтобы отогнуть защёлку ленточного кабеля платы ввода/вывода и повернуть её в сторону аккумулятора.

Используйте плоский конец лопатки, чтобы вытянуть ленточный кабель платы ввода/вывода прямо из разъёма на плате.

Не поднимайте ленточный кабель платы ввода/вывода вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.

Удалите два винта T5 Torx 3,1 мм, крепящие плату ввода/вывода к плате.

В некоторых моделях удаление также серебряного винта T5 Torx 3,5 мм из радиатора может облегчить снятие платы ввода/вывода.

Осторожно приподнимите плату ввода/вывода и извлеките её из нижнего корпуса.

Используйте плоский конец лопатки, чтобы поддеть разъём гнезда для наушников и отжать его от разъёма на плате.

Используйте плоский конец лопатки, чтобы поддеть разъём левого динамика и вывести его из разъёма на плате.

Используйте наконечник лопатки, чтобы поддеть разъём правого динамика и вывести его из разъёма на плате.

Подденьте за головку кабеля, а не за сам разъём. Поддевание разъёма может привести к его отслаиванию от платы.

Отклейте любую ленту, закрывающую разъём ленточного кабеля клавиатуры.

Используйте плоский конец лопатки, чтобы отогнуть фиксирующий клапан разъёма ленточного кабеля клавиатуры ZIF вверх.

Поддевайте только навесной фиксирующий клапан, а не сам разъём, иначе вы можете оторвать его от платы.

Используйте плоский конец лопатки, чтобы аккуратно вынуть ленточный кабель клавиатуры из разъёма, сначала подталкивая одну сторону, затем другую.

Используйте плоский конец лопатки, чтобы поддеть разъём ленточного кабеля трекпада и отжать его от разъёма на плате.

Используйте плоский конец лопатки, чтобы поддеть разъём подсветки клавиатуры и отжать его от разъёма на плате.

Используйте наконечник лопатки или ноготь, чтобы отогнуть фиксирующий клапан разъёма ленточного кабеля микрофона ZIF вверх.

Убедитесь, что вы поддеваете навесной фиксирующий клапан, а не сам разъём.

Выньте ленточный кабель микрофона из разъёма.

Используйте наконечник лопатки, чтобы поддеть защёлку кабеля данных дисплея и повернуть её в сторону разъёма питания DC-In.

Вытяните кабель данных дисплея прямо из его разъёма на плате.

Не поднимайте кабель данных дисплея вверх — его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.

Используйте плоский конец лопатки, чтобы аккуратно снять резиновую заглушку с приподнятой головки винта рядом с разъёмом MagSafe 2.

Удалите следующие шесть винтов, крепящих плату к верхней части корпуса:

Один винт T5 Torx 2,6 мм

Два винта T5 Torx 5,8 мм

Один винт T5 Torx 3,8 мм

Один приподнятый винт T5 Torx 5,2 мм

Один серебристый винт T5 Torx 3,5 мм

Поднимая с той стороны, что ближе к аккумулятору, поверните плату в сторону верхней части MacBook Pro.

Используя плоский конец лопатки, аккуратно вытолкните разъём MagSafe 2 из его гнезда на нижней стороне платы.

При повторной установке платы проверьте кабели в отмеченных местах, чтобы они не оказались зажаты под платой.

По часовой стрелке, начиная сверху: клавиатура, трекпад, аккумулятор, правый динамик, подсветка клавиатуры, дисплей, микрофон, разъём для наушников, левый динамик.

Извлеките узел платы из корпуса MacBook Pro.

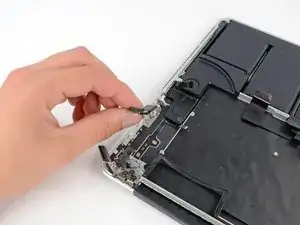

Снимите два винта T5 Torx длиной 3,6 мм, фиксирующие разъём для наушников в верхней части корпуса.

Сдвиньте разъём для наушников от верхней части корпуса.

Поднимите и извлеките разъём для наушников из его посадочного места в верхней части корпуса.
