Замена платы логики MacBook Pro 15" Retina Display начала 2013 года

Ваш ноутбук случайно намок? Плата логики сгорела? Используйте это руководство для установки новой платы логики в MacBook Pro 15" Retina начала 2013 года.

Шаг 1

Удалите следующие винты P5 pentalobe, закрепляющие нижнюю крышку на MacBook Pro:

Восемь 3,0 мм

Два 2,3 мм

Шаг 2

Подденьте за кромку, ближайшую к крышке сцепления, и снимите нижнюю крышку с MacBook Pro.

Отложите нижнюю крышку в сторону.

Шаг 3

Отклейте предупредительную наклейку, закрывающую разъем батареи.

Шаг 4

Используя плоский конец лопатки, аккуратно подденьте разъем батареи и выведите его вертикально вверх из гнезда на плате логики.

Отогните кабели батареи назад и в сторону, чтобы разъем батареи случайно не коснулся платы логики.

Шаг 5

Используйте лопаточку или пинцет, чтобы поддеть три антенные кабеля AirPort и вывести их вертикально вверх из их гнезд на плате AirPort.

Точки подключения кабелей хрупкие. Поднимайте только за разъем, а не за гнездо или кабель.

Для повторного подключения аккуратно совместите разъем с гнездом и плоской стороной лопатки придавите его вниз.

Шаг 6

Используйте кончик лопатки, чтобы сдвинуть штекер кабеля камеры в направлении вентилятора и вынуть его из гнезда на плате логики.

На фото штекер имеет шесть контактов, но в некоторых моделях их двенадцать. Процесс извлечения штекера из гнезда одинаков для обоих вариантов.

Если штекер кабеля камеры не выходит легко из гнезда на плате логики, отогните резиновое покрытие над вентилятором для доступа к кабелю, затем осторожно потяните за кабель, одновременно используя лопатку, чтобы слегка подтолкнуть штекер из гнезда.

Обязательно нажимайте параллельно плате, сначала с одной стороны, затем с другой, чтобы постепенно «вывести» штекер из гнезда. Не подднимайте вверх, иначе вы повредите гнездо.

Шаг 7

Вставьте плоский конец лопатки под резиновое покрытие теплового радиатора на правом вентиляторе.

Проведите лопаткой вдоль покрытия, чтобы разъединить клей.

Поднимите покрытие и отогните его назад, чтобы получить доступ к находящимся под ним кабелям.

Шаг 8

Пальцами поднимите кабели AirPort/Camera с вентилятора.

Кабели приклеены к вентилятору, поэтому аккуратно отрывайте их, чтобы не повредить.

Осторожно выведите кабели из пластикового держателя кабеля.

Шаг 9

Если у разъемов кабеля платы ввода/вывода нет вырезов в амортизирующей прокладке, вам потребуется освободить фиксирующий язычок под вырезом, чтобы извлечь кабель. В этом случае не подднимайте разъем, пока язычки не будут отщёлкнуты.

Используя плоский конец лопатки, подденьте разъем кабеля платы ввода/вывода и выведите его вертикально вверх из гнезда на плате логики.

При сборке подключайте этот конец первым, так как он не гнется.

Аналогичным образом снимите разъем кабеля платы ввода/вывода из его гнезда на плате ввода/вывода.

Удалите кабель платы ввода/вывода из MacBook Pro.

Шаг 10

Удалите один винт T5 Torx 2,9 мм, фиксирующий карту AirPort к плате логики.

Шаг 11

Схватитесь за боковые стороны карты AirPort и поднимите её под небольшим углом (5–10˚), чтобы отделить слабый клей, фиксирующий её к плате логики.

Вытяните карту AirPort параллельно из её разъёма на плате логики, чтобы удалить её.

Шаг 12

Используйте кончик лопатки, чтобы отогнуть фиксирующую планку в гнезде ZIF правого кабеля вентилятора.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, а не само гнездо.

Начиная с верхней части кабеля, подденьте пластиковой лопаткой правый кабель вентилятора, чтобы освободить его от платы логики.

Будьте осторожны при освобождении кабеля, так как он сильно приклеен к плате логики.

Шаг 13

Удалите следующие три винта, фиксирующие правый вентилятор к плате логики:

Один винт T5 Torx 4,4 мм

Один винт T5 Torx широкая головка 3,9 мм

Один винт T5 Torx 5,0 мм с втулкой 2 мм

Шаг 14

Поднимите и извлеките правый вентилятор из MacBook Pro.

При повторной установке вентилятора удобнее подключать шлейф вентилятора по мере опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Шаг 15

Используйте плоский конец лопатки, чтобы приподнять резиновое покрытие теплового радиатора с левого вентилятора.

Шаг 16

Удалите следующие три винта, крепящие левый вентилятор к плате:

Один винт T5 Torx 4,4 мм с воротником 2 мм

Один винт T5 Torx 5,0 мм с воротником 2 мм

Один винт T5 Wide Head Torx 3,9 мм

При повторной установке вентилятора и его винтов не затягивайте винты до конца, пока все они сначала не будут установлены с небольшим люфтом, чтобы вентилятор мог немного перемещаться и правильно расположиться при вкручивании в резьбовые стойки.

Шаг 17

Используйте кончик лопатки, чтобы поднять защёлку на ZIF-разъёме шлейфа левого вентилятора.

Убедитесь, что вы поднимаете именно шарнирную защёлку, не сам разъём.

Начиная с верхней части кабеля, подденьте пластиковым инструментом для вскрытия шлейф левого вентилятора, чтобы освободить его от платы.

Действуйте осторожно при отсоединении кабеля, так как он сильно приклеен к плате. При необходимости используйте нагреватель iOpener или фен, чтобы прогреть кабель, размягчить клей и облегчить снятие.

Поднимите левый вентилятор и извлеките его из корпуса.

При повторной установке вентилятора удобнее подключать шлейф вентилятора по мере опускания вентилятора на место, а не после установки трёх винтов вентилятора.

Шаг 18

Удалите единственный винт T5 Torx 3,1 мм, фиксирующий SSD к плате.

Шаг 19

Слегка приподнимите правую сторону SSD и энергично сдвиньте его прямо наружу из разъёма на плате.

Шаг 20

Используйте кончик лопатки, чтобы поднять защёлку шлейфа платы ввода-вывода и развернуть её в сторону батареи.

Используйте плоскую сторону лопатки, чтобы вытащить шлейф платы ввода-вывода прямо из разъёма на плате.

Не тяните шлейф платы ввода-вывода вверх, поскольку его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.

Шаг 21

Удалите два винта T5 Torx 3,1 мм, крепящие плату ввода-вывода к плате.

На некоторых моделях удаление серебристого винта T5 Torx 3,5 мм из радиатора может помочь при извлечении платы ввода-вывода.

Осторожно поднимите плату ввода-вывода и извлеките её из нижней части корпуса.

Шаг 22

Используйте плоскую сторону лопатки, чтобы поддеть разъём гнезда для наушников и приподнять его из разъёма на плате.

Шаг 23

Используйте плоскую сторону лопатки, чтобы поддеть разъём левого динамика и вынуть его из разъёма на плате.

Используйте кончик лопатки, чтобы поддеть разъём правого динамика и вынуть его из разъёма на плате.

Убедитесь, что вы поддеваете за головку кабеля, а не за сам разъём. Поддевание разъёма может привести к его отслоению от платы.

Шаг 24

Отдёрните любую ленту, покрывающую разъём шлейфа клавиатуры.

Шаг 25

Используйте плоскую сторону лопатки, чтобы приподнять защёлку ZIF-разъёма шлейфа клавиатуры.

Подденьте только под шарнирную защёлку, не сам разъём, иначе вы можете отломать его от платы.

Используйте плоскую сторону лопатки, чтобы аккуратно извлечь шлейф клавиатуры из разъёма, подталкивая сначала с одной стороны, затем с другой.

Шаг 26

Используйте плоскую сторону лопатки, чтобы поддеть разъём шлейфа трекпада и приподнять его из разъёма на плате.

Шаг 27

Используйте плоскую сторону лопатки, чтобы поддеть разъём подсветки клавиатуры и приподнять его из разъёма на плате.

Шаг 28

Используйте кончик лопатки или ноготь, чтобы поднять защёлку ZIF-разъёма шлейфа микрофона.

Убедитесь, что вы поднимаете именно шарнирную защёлку, не сам разъём.

Выньте шлейф микрофона из разъёма.

Шаг 29

Используйте кончик лопатки, чтобы поднять защёлку шлейфа дисплея и повернуть её в сторону гнезда питания (DC-In).

Вытяните шлейф дисплея прямо из разъёма на плате.

Не тяните шлейф дисплея вверх, так как его разъём очень хрупкий. Тяните кабель параллельно поверхности платы.

Шаг 30

Используйте плоскую сторону лопатки, чтобы осторожно оторвать резиновую крышку винта на выступающей головке рядом с разъёмом MagSafe 2.

Шаг 31

Удалите следующие шесть винтов, крепящих плату к верхней части корпуса:

Один винт T5 Torx 2,6 мм

Два винта T5 Torx 5,8 мм

Один винт T5 Torx 3,8 мм

Один винт Raised Head T5 Torx 5,2 мм

Один серебристый винт T5 Torx 3,5 мм

Шаг 32

Поднимая со стороны, ближайшей к батарее, поверните плату логики к верхней части MacBook Pro.

Используя плоский конец лопатки, осторожно выдавите разъем MagSafe 2 из его гнезда на нижней части платы логики.

При повторной установке платы логики проверьте кабели в отмеченных местах, чтобы они не оказались зажаты под платой логики.

По часовой стрелке сверху: клавиатура, трекпад, батарея, правый динамик, подсветка клавиатуры, дисплей, микрофон, разъем для наушников, левый динамик.

Шаг 33

Снимите узел платы логики с MacBook Pro.

Шаг 34

Удалите следующие восемь винтов, крепящих радиатор к плате логики:

Два винта T5 длиной 2,4 мм

Шесть винтов T5 длиной 3,4 мм

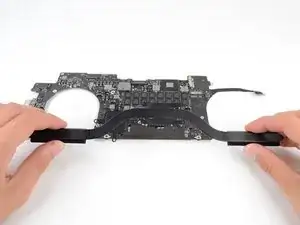

Схватите радиатор за оба конца и подденьте его, чтобы снять с платы логики.

При установке нового радиатора не забудьте заменить теплопроводящую пасту под радиатором.

Шаг 35

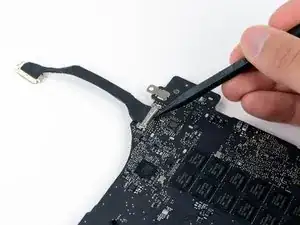

Используйте кончик лопатки, чтобы отогнуть металлический фиксирующий язычок на кабеле передачи данных HDMI.

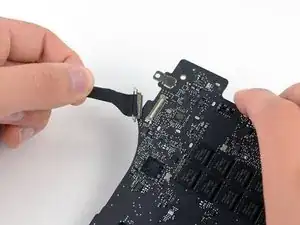

Аккуратно потяните кабель передачи данных HDMI прямо из его гнезда на плате логики.

Шаг 36

Осталась плата логики.

Заключение

Чтобы собрать устройство вновь, следуйте этим инструкциям в обратном порядке.
